129
Hofteselens forløb
Monteringstip: Placer spændebåndene omkring rammen på de viste punkter. Hold
spændebåndene lukket med en spidstang, mens ankerpladen fastgøres med skru-
en. Stram først alle forskruninger, når alle spændebånd og ankerplader er monteret
og drejet i den rigtige vinkel. Fold buggyen sammen for at kontrollere ankerplader-
nes korrekte position; rammedele må ikke støde mod ankerplader.
Modeller med faste forhjul
Indstil affjedringen på maksimal
fjederforspænding.
Skru en ankerplade fast på både
venstre og højre side af frontram-
men med spændebåndene D20.
Topmøtrikkerne samt krogsym-
bolet skal pege udad.
Drej ankerpladerne på fron-
trammen hver ca. 15° indad
– foldetest!
Alle modeller
Skru en ankerplade med for-
monteret tap fast på både ven-
stre og højre side af bagram-
men med spændebåndene
D25. Topmøtrikkerne skal pege
indad, krogsymbolerne skal
pege udad og tappen skal være
anbragt oppe på ankerpladen.
Begge hofteselens ender fra sædet under polstret og
ud, og hægt hofteselens ende på tappen på anker-
pladen.

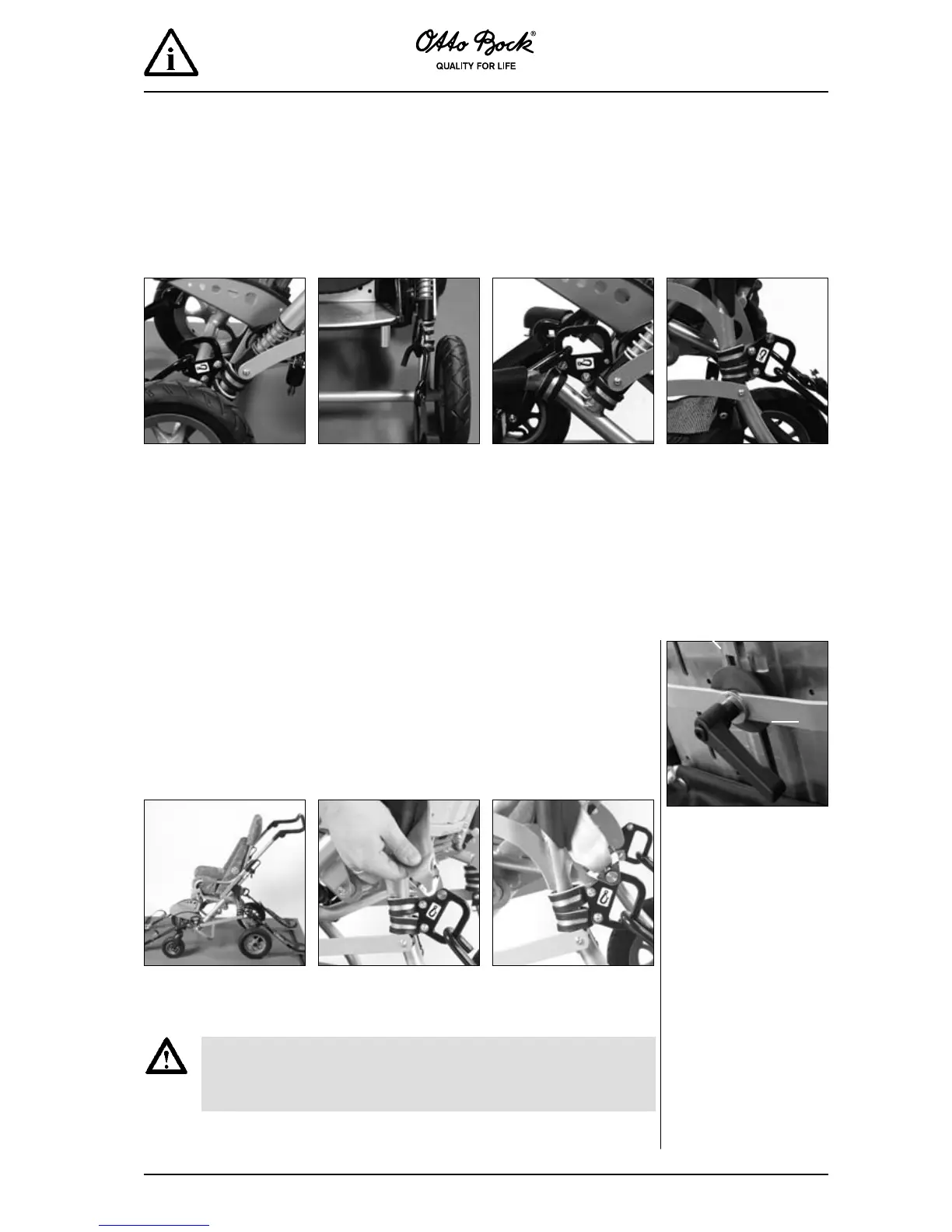

Montering af surringsbøjer på produktet
Modeller med drejelige for-
hjul
Indstil affjedringen på maksi-
mal fjederforspænding.
Skru en ankerplade fast på
både venstre og højre side af
frontrammen med spænde-
båndene D25. Topmøtrikkerne
samt krogsymbolet skal pege
udad.
Leo med korrekt anbragte
surringsgjorder.
Fastlåsning af ryglænsjustering
Løsn først forskruningen. Træk
justeringsknappen .
A
C
B
Denne klapvogn er udstyret med et vinkeljusterbart ryglæn. Bring
ryglænet i en tilnærmelsesvis opret position før transporten og luk
ryglænsjusteringens lås. Se i denne forbindelse oplysningerne i brugs-
anvisningen for klapvognen.
5 Produktspecikke anvisninger – klapvogn
– LEO –
Til montering af surringsbeslag HR32909700/HR32919700 har du brug for følgende værktøj:
ringnøgle str. 10, unbrakonøgle str. 4, spidstang
