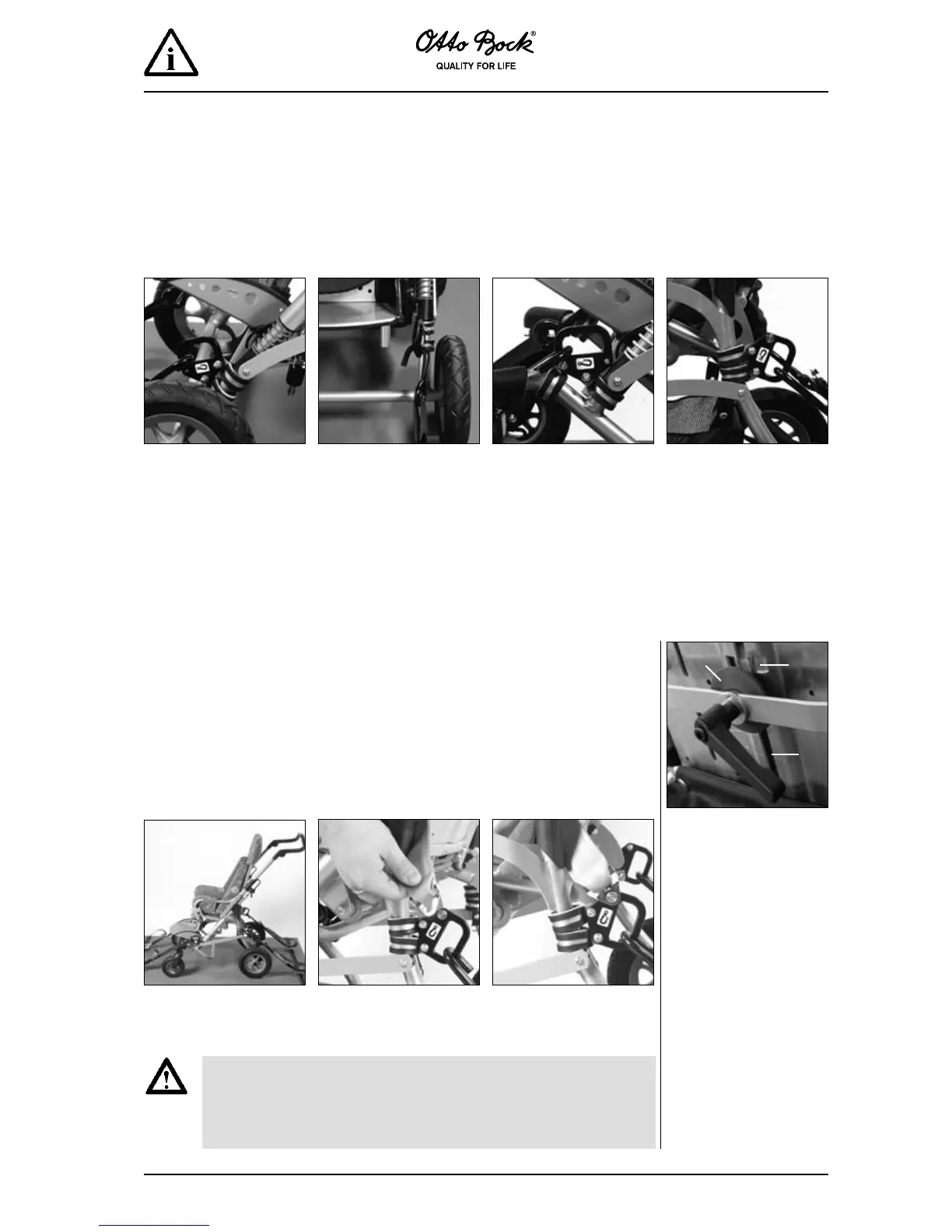

Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rah-
men. Halten Sie die Schellen mit einer Spitzzange geschlossen, während Sie die
Ankerplatte mit der Schraube befestigen. Ziehen Sie alle Verschraubungen erst
fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel
gedreht haben. Falten Sie den Buggy zusammen um die richtigen Positionen der
Ankerplatten zu überprüfen, es sollen keine Rahmenteile an den Ankerplatten an-
stoßen.
Modelle mit starren Vorder-
rädern
Stellen Sie die Federung auf ma-
ximale Federvorspannung ein.
Verschrauben Sie je eine An-
kerplatte, mit den Rohrschellen
D20, links und rechts am Vorder-
rahmen. Die Hutmuttern, sowie
das Hakensymbol müssen nach
außen zeigen.
Die Ankerplatten am Vorder-
rahmen jeweils ca. 15° nach
innen verdrehen Faltversuch!
Alle Modelle
Verschrauben Sie je eine An-
kerplatte mit vormontiertem
Pin, mit den Rohrschellen D25,
links und rechts am Hinterrah-
men. Die Hutmuttern müssen
nach innen zeigen, die Ha-
kensymbole müssen jeweils
nach außen zeigen und der Pin
muss oben auf der Ankerplatte
angebracht sein.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus,
durch das Polster, nach außen und hängen Sie das Ende des
Beckengurtes am „Pin“ auf der Ankerplatte ein.
Montage der Fixierungspunkte am Produkt
Modelle mit lenkbaren Vor-
derrädern
Stellen Sie die Federung auf
maximale Federvorspannung
ein.
Verschrauben Sie je eine An-
kerplatte, mit den Rohrschellen
D25, links und rechts am
Vorderrahmen. Die Hutmuttern,
sowie das Hakensymbol müs-
sen nach außen zeigen.
Leo mit richtig angebrachten
Befestigungsgurten.
Verriegelung der Rückenleh-
nenverstellung
sen Sie zunächst die Ver-
schraubung. Ziehen Sie den
Justierknopf eingerastet sind.
A
C
B
Dieser Rehabuggy ist mit einer winkelverstellbaren ckenlehne
ausgestattet. Bringen Sie vor Fahrtbeginn die Rückenlehne in eine
annähernd aufrechte Position und schließen Sie die Verriegelung der
Rücklehnenverstellung. Beachten Sie hierzu die Angaben in der Bedie-
nungsanleitung des Rehabuggy.
5 Produktspezische Anweisungen – Rehabuggy
– LEO –
Sie benötigen zur Montage des Fixierungssets HR32909700/HR32919700 nachfolgendes Werkzeug:
Ringschlüssel Gr. 10, Innensechskantschlüssel Gr. 4, Spitzzange
