31
7 Produktspezische Anweisungen – Manuelle Rollstühle
– Start M5 Comfort –
Sie benötigen zur Montage des Fixierungssets 481S00=SK030 nachfolgendes Werkzeug:
Ringschlüssel Gr. 10 und Gr. 13, Innensechskantschlüssel Gr. 4 und Gr. 5
Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rahmen. Ziehen Sie alle Verschrau-
bungen erst fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel gedreht haben.
Verschrauben Sie je einen Ankerpunkt
links und rechts am Vorderrahmen.
Die Halteösen und die Ankersymbole
müssen nach Außen zeigen.
Verschrauben Sie je eine Ankerplatte links und rechts innen am hinteren
Rahmenteil. Die Halteösen und die Ankersymbole müssen nach Außen
zeigen.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus, nach
außen und hängen Sie das Ende des Beckengurtes am „Pin“ auf der
Ankerplatte ein.

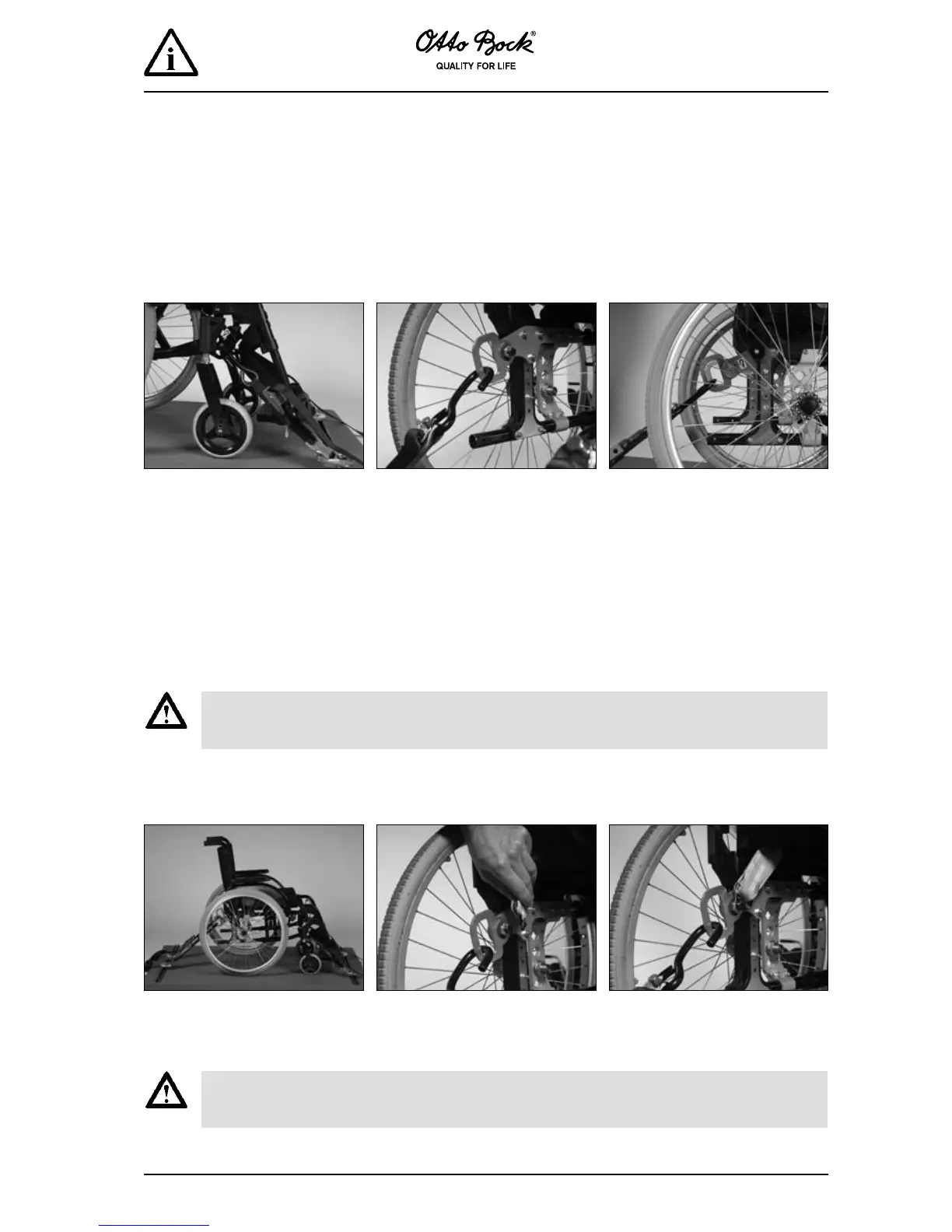

Montage der Fixierungspunkte am Produkt
Start M5 Comfort mit richtig ange-
brachten Befestigungsgurten.
Dieser Rollstuhl kann mit einer winkelverstellbaren Rückenlehne ausgestattet sein. Vor Fahrtbeginn
ist die Rücklehne in eine annähernd aufrechte Position zu bringen und die Arretierung auf beiden
Seiten zu prüfen. Beachten Sie hierzu die Angaben in der Bedienungsanleitung des Rollstuhls.
Leider können die Fixierungssets nicht bei allen Ausstattungs- und Zubehörkombinationen eingesetzt
werden. Bestehende Einschränkungen in der Kombination von Ausstattung und Zubehör entnehmen
Sie bitte dem Infoblatt 647F262
