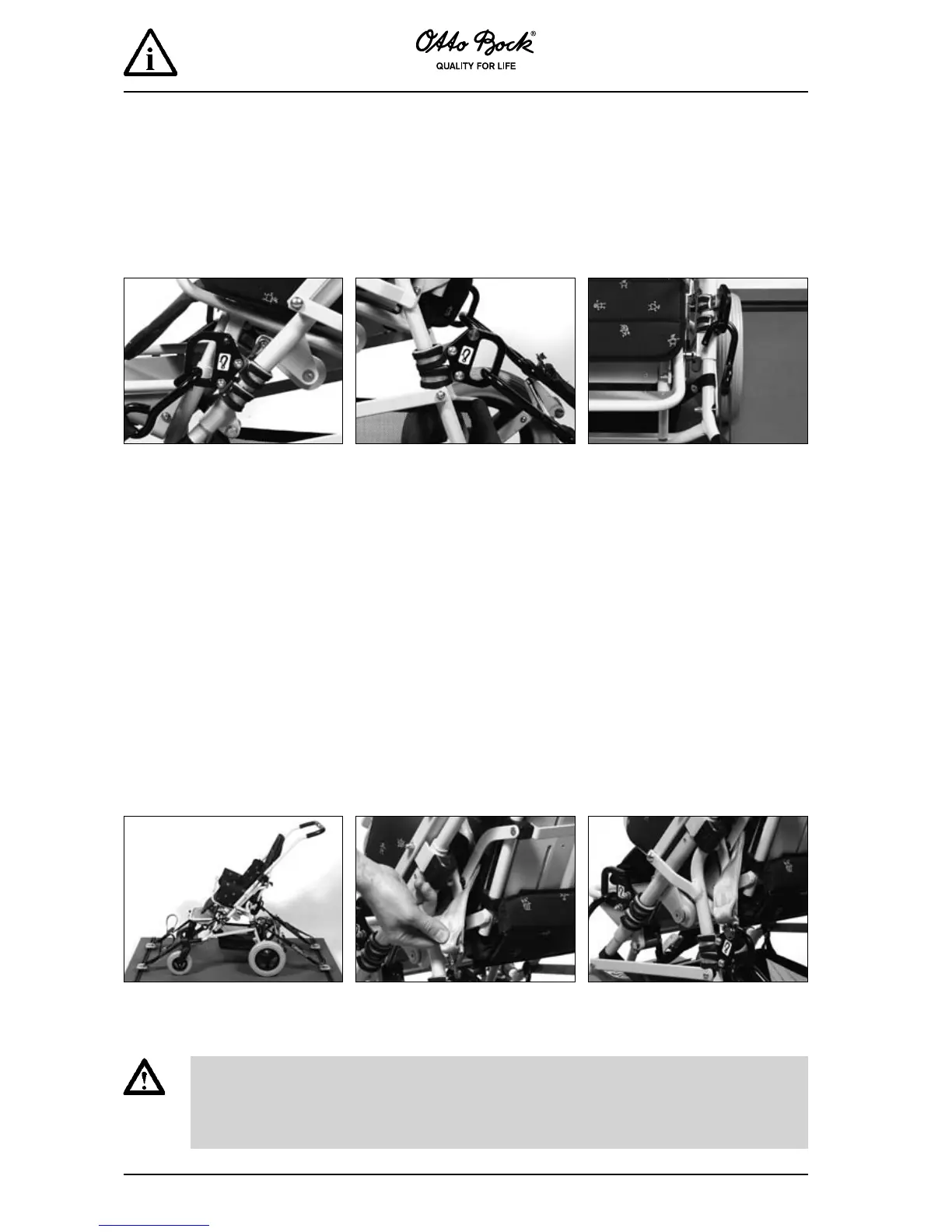

5 Recommandations spéciques – poussette Reha
– Kimba –
Pour monter le kit de xation HR32549700 , vous avez besoin des outils suivants : clé polygonale taille 10, clé
allen taille 4, pince pointue
Positionnement de la ceinture abdominale
Astuce de montage : placez les brides sur les emplacements indiqués sur le cadre. Maintenez les brides avec
une pince pointue fermée pendant que vous xez la plaque d’ancrage avec la vis. Serrez toutes les xations
à fond une fois que vous avez monté et tourné dans l’angle adéquat toutes les brides et toutes les plaques
d’ancrage. Pliez la poussette pour vérier que la plaque d’ancrage est bien positionnée, aucune pièce de cadre
ne doit buter contre.
Vissez une plaque d’ancrage à
droite et une autre à gauche sur le
cadre avant, avec la bride pour tube
D20. Les écrous borgnes ainsi que
le pictogramme de crochet doivent
être orientés vers l’extérieur.
Vissez une plaque d’ancrage avec
la broche préalablement montée à
droite et une autre à gauche sur le
cadre arrière, avec la bride pour
tube D20. Les écrous borgnes doi-
vent être orientés vers l’intérieur, les
pictogrammes de crochet vers l’ex-
térieur et la broche doit être placée
au-dessus, sur la plaque d’ancrage.
Tourner chacune des plaques d’an-
crage sur le cadre avant d’env. 10º
vers l’extérieur – Essai de pliage !
Faites passer vers l’extérieur chaque extrémité de la ceinture abdominale
hors de l’assise sur le côté sous le levier de pliage et suspendez l’extrémité
de la ceinture au niveau du « crochet » sur la plaque d’ancrage.
Montage des points de xation sur le produit
Cette poussette Reha est équipée d’un dossier et d’une assise inclinables. Avant le démarrage
du véhicule, il faut régler l’angle de l’assise de telle sorte que le blocage forcé soit enclenché.
Ensuite, il faut placer le dossier dans une position proche de la verticale et le xer en serrant
fermement le levier de réglage. Respectez également les indications de la notice d’utilisation de
la poussette Reha.
Poussette Kimba avec sangles
de xation correctement mises en
place.
