13

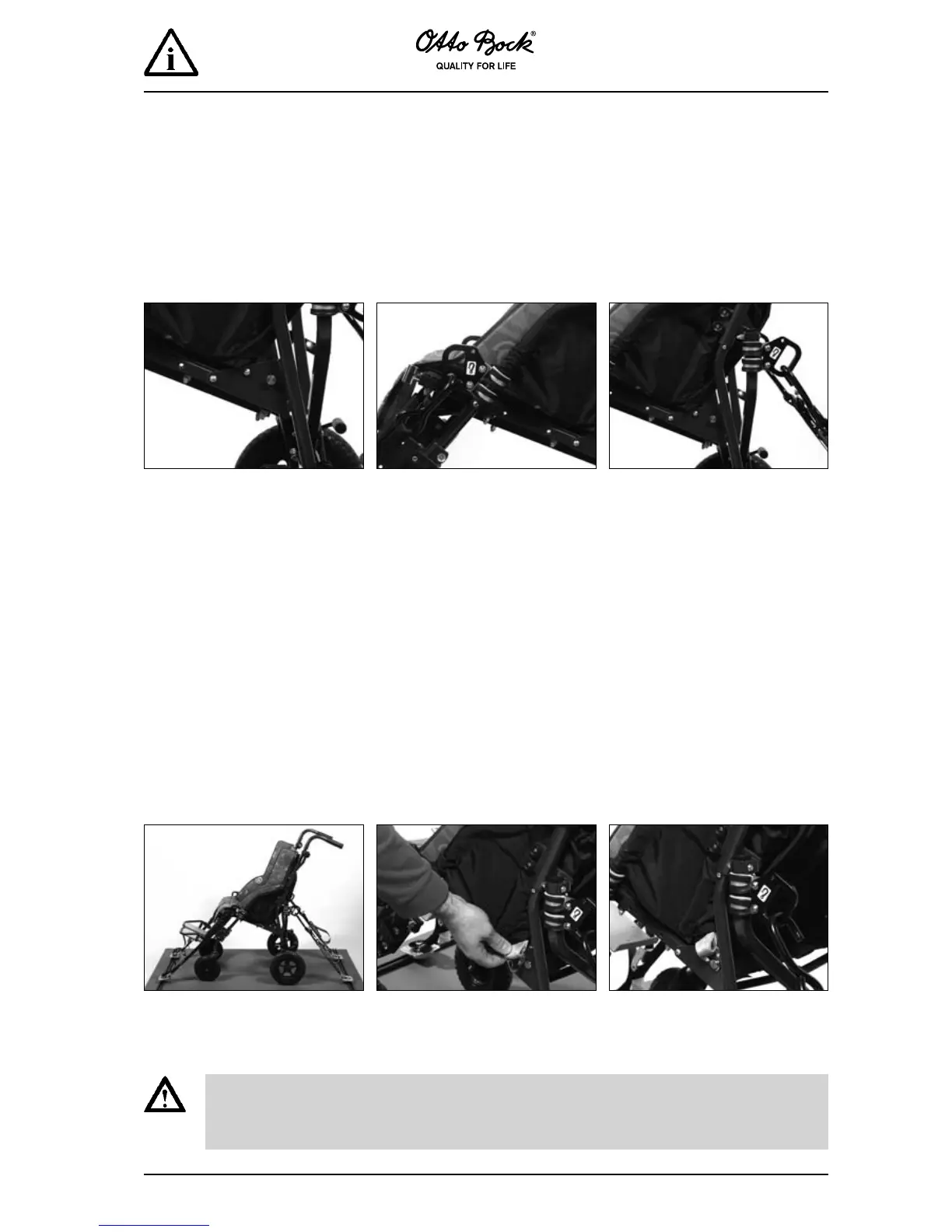

5 Produktspezische Anweisungen – Rehabuggy
– Lisa –
Sie benötigen zur Montage des Fixierungssets HR32079700 nachfolgendes Werkzeug: Ringschlüssel Gr. 10,
Innensechskantschlüssel Gr. 4, Spitzzange
Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rahmen. Halten Sie die Schellen
mit einer Spitzzange geschlossen, während Sie die Ankerplatte mit der Schraube befestigen. Ziehen Sie alle
Verschraubungen erst fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel ge-
dreht haben. Falten Sie den Buggy zusammen um die richtigen Positionen der Ankerplatten zu überprüfen, es
sollen keine Rahmenteile an den Ankerplatten anstoßen.
Schrauben Sie die mitgelieferten
„Pins“ links und rechts an die Halte-
platten.
Verschrauben Sie je eine Anker-
platte, mit den Rohrschellen D20,
links und rechts am Vorderrahmen.
Die Hutmuttern, sowie das Haken-
symbol müssen nach außen zeigen.
Verschrauben Sie je eine Anker-
platte, mit den Rohrschellen D20,
links und rechts am Hinterrahmen.
Die Hutmuttern müssen nach Innen
zeigen, die Hakensymbole müssen
jeweils nach außen zeigen.
Montage der Fixierungspunkte am Produkt
Dieser Rehabuggy ist mit einer winkelverstellbaren Rückenlehne ausgestattet. Vor Fahrtbeginn ist
die Rücklehne in eine annähernd aufrechte Position zu bringen und durch festes Anziehen der
Sterngriffe links und rechts an den Schiebegriffen zu sichern. Beachten Sie hierzu die Angaben in
der Bedienungsanleitung des Rehabuggy.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus, zwi-
schen Bespannung und Rahmen, nach außen durch und hängen Sie das
Ende des Beckengurtes am zuvor verschraubten „Pin“ ein.
Lisa Buggy mit richtig angebrachten
Befestigungsgurten.
