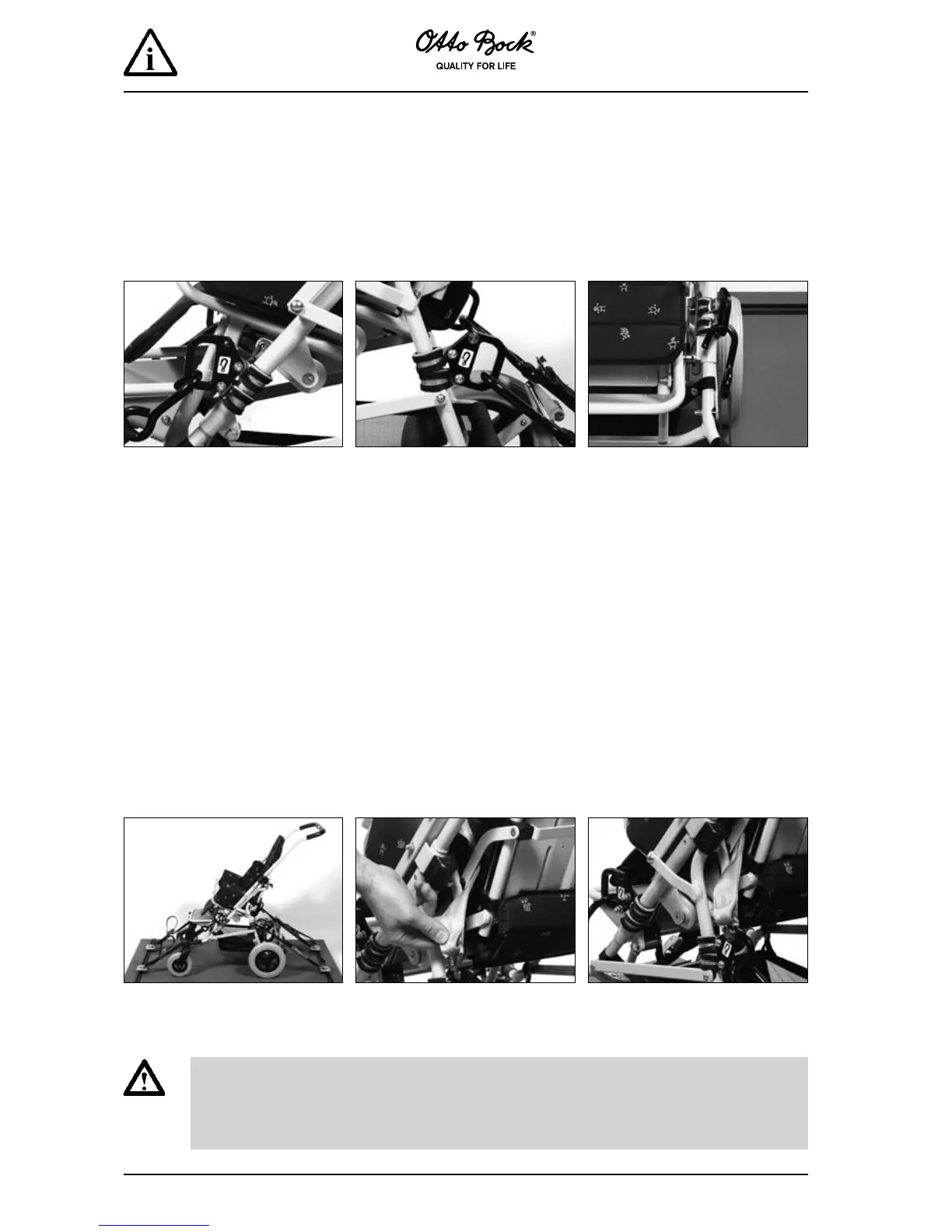

5 Produktspezische Anweisungen – Rehabuggy
– Kimba –
Sie benötigen zur Montage des Fixierungssets HR32549700 nachfolgendes Werkzeug: Ringschlüssel Gr. 10,
Innensechskantschlüssel Gr. 4, Spitzzange
Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rahmen. Halten Sie die Schellen
mit einer Spitzzange geschlossen, während Sie die Ankerplatte mit der Schraube befestigen. Ziehen Sie alle
Verschraubungen erst fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel ge-
dreht haben. Falten Sie den Buggy zusammen um die richtigen Positionen der Ankerplatten zu überprüfen, es
sollen keine Rahmenteile an den Ankerplatten anstoßen.
Verschrauben Sie je eine Ankerplat-
te, mit den Rohrschellen D20, links
und rechts am Vorderrahmen. Die
Hutmuttern, sowie das Hakensym-
bol müssen nach außen zeigen.
Verschrauben Sie je eine Ankerplat-
te mit vormontiertem Pin, mit den
Rohrschellen D20, links und rechts
am Hinterrahmen. Die Hutmuttern
müssen nach innen zeigen, die Ha-
kensymbole müssen jeweils nach
außen zeigen und der Pin muss oben
auf der Ankerplatte angebracht sein.
Die Ankerplatten am Vorderrahmen
jeweils ca. 10° nach außen verdre-
hen – Faltversuch!
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus, unter den
Falthebeln durch, nach außen und hängen Sie das Ende des Beckengurtes
am „Pin“ auf der Ankerplatte ein.
Montage der Fixierungspunkte am Produkt
Dieser Rehabuggy ist mit einer winkelverstellbaren Rückenlehne und einem winkelverstellbarem
Sitz ausgestattet. Vor Fahrtbeginn ist der Sitzwinkel so zu verstellen, das die Zwangsarretierung
einrastet. Danach ist die Rückenlehne in eine annähernd aufrechte Position zu bringen und durch
festes Anziehen des Stellhebels zu sichern. Beachten Sie hierzu die Angaben in der Bedienungs-
anleitung des Rehabuggy.
Kimba mit richtig angebrachten Be-
festigungsgurten.
