127

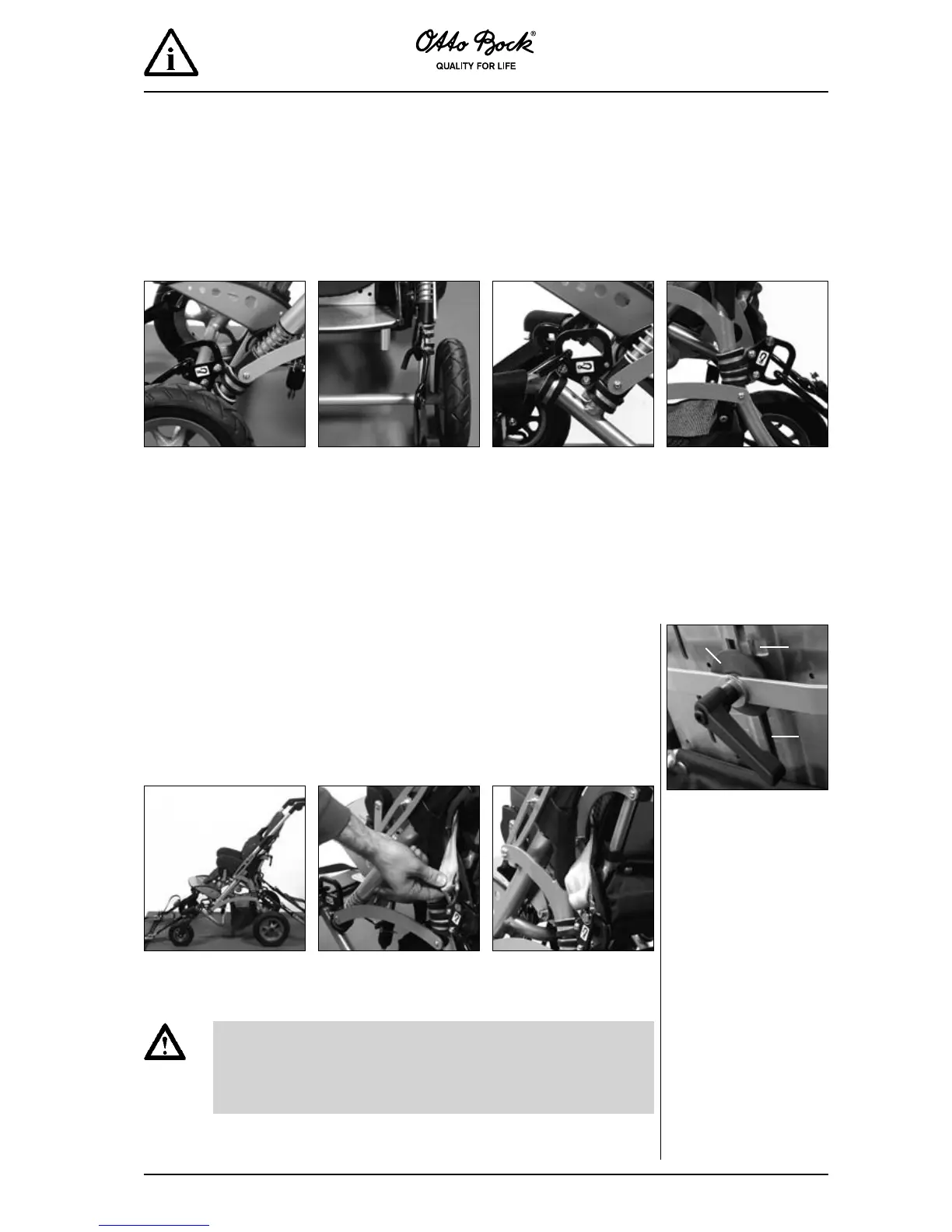

5 Produktspecikke anvisninger – klapvogn
– Kimba Spring –
Til montering af surringsbeslag HR32909700/HR32919700 har du brug for følgende værktøj:
ringnøgle str. 10, unbrakonøgle str. 4, spidstang
Hofteselens forløb
Monteringstip: Placer spændebåndene omkring rammen på de viste punkter. Hold
spændebåndene lukket med en spidstang, mens ankerpladen fastgøres med skru-
en. Stram først alle forskruninger, når alle spændebånd og ankerplader er monteret
og drejet i den rigtige vinkel. Fold klapvognen sammen for at kontrollere ankerpla-
dernes korrekte position; rammedele må ikke støde mod ankerplader.
Modeller med faste
forhjul
Indstil affjedringen på maksimal
fjederforspænding.
Skru en ankerplade fast på både
venstre og højre side af frontram-
men med spændebåndene D20.
Topmøtrikkerne samt krogsym-
bolet skal pege udad.
Drej ankerpladerne på fron-
trammen hver ca. 15° indad
– foldetest!
Alle modeller
Skru en ankerplade med for-
monteret tap fast på både ven-
stre og højre side af bagram-
men med spændebåndene
D25. Topmøtrikkerne skal pege
indad, krogsymbolerne skal
pege udad og tappen skal være
anbragt oppe på ankerpladen.
Før begge hofteselens ender fra sædet ud under folde-
håndtagene, og hægt hofteselens ene ende på tappen
på ankerpladen.
Montering surringsbøjer på produktet
Denne klapvogn er udstyret med et vinkeljusterbart ryglæn og et
vinkeljusterbart sæde. Før transporten skal ryglænsjusteringen fast-
låses. Bring derefter ryglænet i en tilnærmelsesvis opret position ved
hjælp af sædevinkeljusteringen. Se i denne forbindelse oplysningerne
i brugsanvisningen for klapvognen.
Modeller med drejelige for-
hjul
Indstil affjedringen på maksimal
fjederforspænding.
Skru en ankerplade fast på
både venstre og højre side af
frontrammen med spænde-
båndene D25. Topmøtrikkerne
samt krogsymbolet skal pege
udad.
Kimba Spring med korrekt
anbragte surringsgjorder.
Fastlåsning af ryglænsjustering
Løsn først forskruningen. Træk
justeringsknappen .
A
C
B
