113

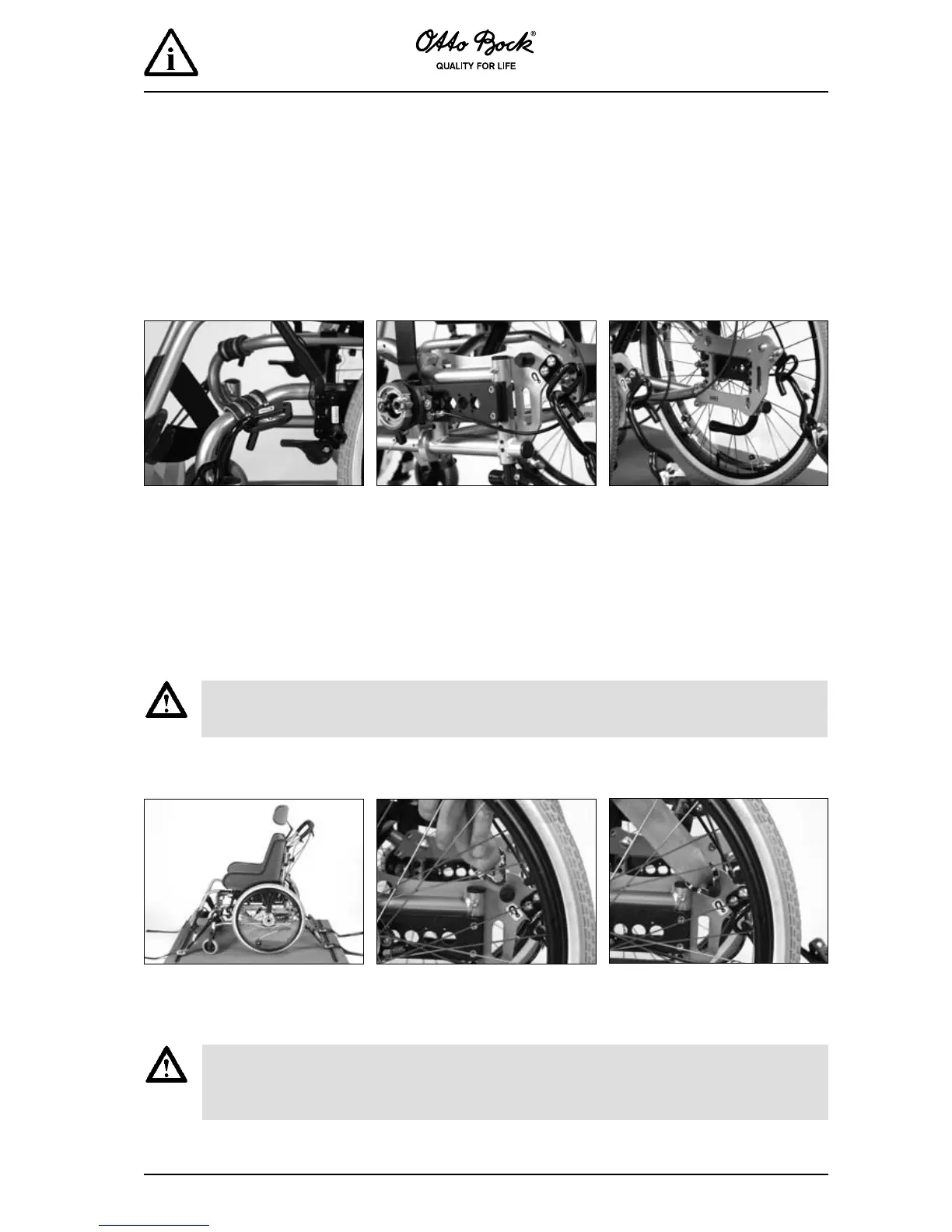

8 Recommandations spéciques – châssis de coque d’assise
– Dino 3 –
Pour monter le kit de xation 471S00=SK021, vous avez besoin des outils suivants :
clés polygonales tailles 10 et 13, clés allen tailles 4 et 5
Positionnement de la ceinture abdominale
Astuce de montage : placez les brides sur les emplacements indiqués sur le cadre. Serrez toutes les xations
à fond une fois que vous avez monté et tourné dans l’angle adéquat toutes les brides et toutes les plaques
d’ancrage.
Vissez un point d’ancrage à gauche
et un autre à droite sur le cadre
avant au-dessus des têtes de direc-
tion. Les œillets de maintien doivent
être orientés vers l’extérieur.
Vissez une plaque d’ancrage à gauche et une autre à droite à l’intérieur
sur le cadre arrière. Les œillets de maintien et le pictogramme d’ancrage
doivent être orientés vers l’extérieur.
Faites passer vers l’extérieur chaque extrémité de la ceinture abdominale
hors de l’assise sur le côté et suspendez l’extrémité de la ceinture au
niveau du « crochet » sur la plaque d’ancrage.
Montage des points de xation sur le produit
Dino 3 avec sangles de xation cor-
rectement mises en place.
Ce châssis de coque d’assise est équipé d’une assise et d’un dossier inclinables. Avant le dé-
marrage du véhicule, il faut placer le dossier dans une position proche de la verticale et vérier
le verrouillage. Respectez également les indications de la notice d’utilisation du châssis de coque
d’assise.
Les kits de xation ne peuvent malheureusement pas être utilisés sur toutes les associations
d’accessoires et d’équipements. Vous trouverez des informations sur les restrictions existantes
dans l’association d’équipement et d’accessoire dans la feuille d’information 647F231.
