96
6 Recommandations spéciques – fauteuils roulants électriques
– C1000 –

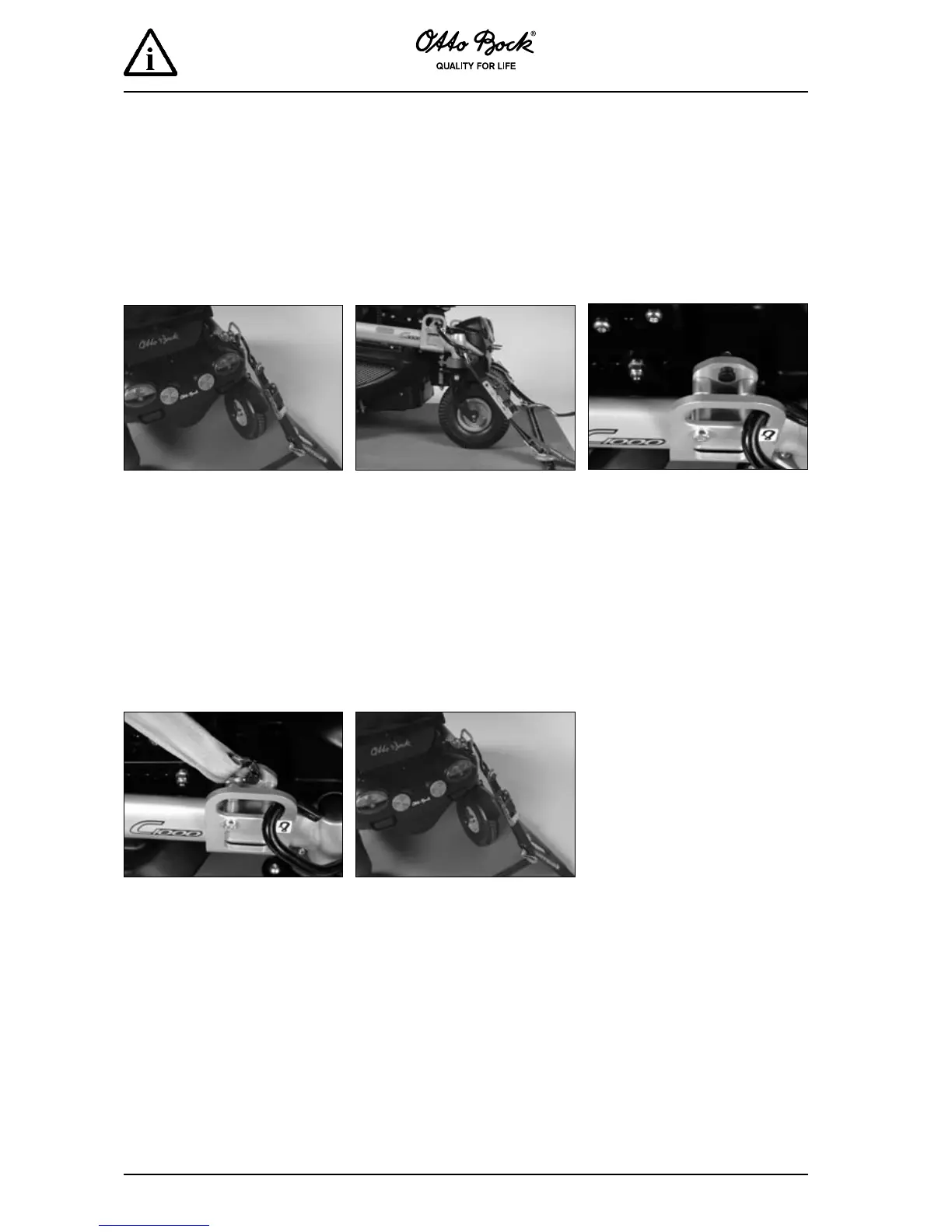

Pour monter le kit de xation 491S00=SK025, vous avez besoin des outils suivants :
Clés mixtes taille 10 et 13, clé allen taille 6.
Retirez l’habillage arrière supérieur
du C 1000 en dévissant les écrous
papillon M6 situés au centre.
Mettez l’œillet par en dessous autour
du tube du cadre de telle sorte que le
véritable œillet se trouve à l’extérieur.
L’œillet doit se trouver le plus possible
vers l’arrière et sa partie inférieure
doit être adjacente au tube du cadre.
Replacez l’« habillage arrière su-
périeur » et revissez fermement les
écrous papillon.
Montage des points de xation sur le produit
Faites passer le crochet du point
d’ancrage avec anneau en plastique
depuis l’extérieur dans le trou corres-
pondant et vissez de l’intérieur avec
un écrou M6. Procédez de la même
manière de l’autre côté.
Maintenez les douilles d’écartement
entre les trous de l’œillet, au-dessus
du cadre, et introduisez les vis M8
dans les trous. Serrez-les de l’autre
côté avec un écrou adéquat. Vissez
fermement.
