37

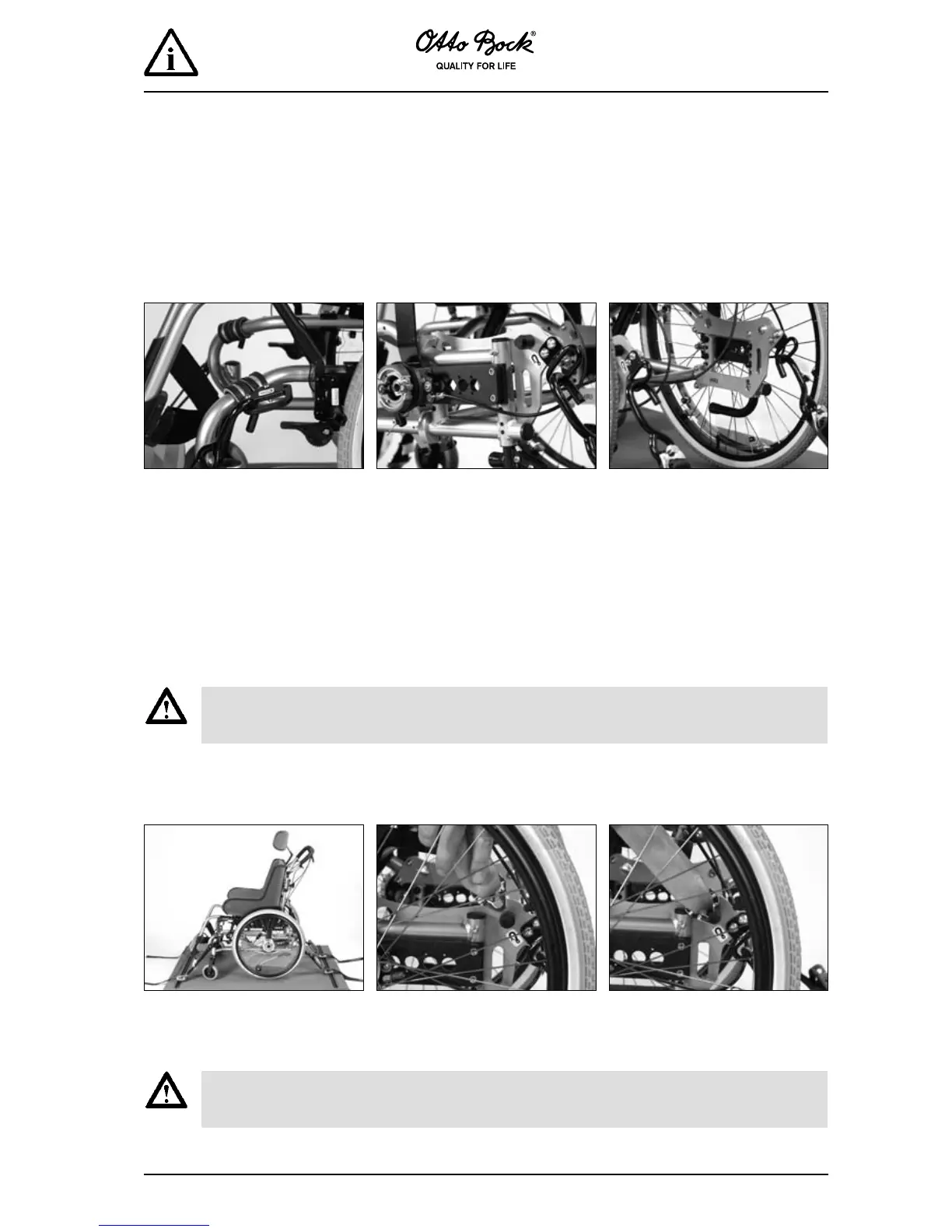

8 Produktspezische Anweisungen – Sitzschalenuntergestelle
– Dino 3 –
Sie benötigen zur Montage des Fixierungssets 471S00=SK021 nachfolgendes Werkzeug:
Ringschlüssel Gr. 10 und Gr. 13, Innensechskantschlüssel Gr. 4 und Gr. 5
Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rahmen. Ziehen Sie alle Verschrau-
bungen erst fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel gedreht haben.
Verschrauben Sie je einen Anker-
punkt links und rechts am Vorder-
rahmen oberhalb der Lenkköpfe.
Die Halteösen müssen nach Außen
zeigen.
Verschrauben Sie je eine Ankerplatte links und rechts innen am hinteren
Rahmenteil. Die Halteösen und die Ankersymbole müssen nach Außen
zeigen.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus, nach
außen und hängen Sie das Ende des Beckengurtes am „Pin“ auf der
Ankerplatte ein.
Montage der Fixierungspunkte am Produkt
Dino 3 mit richtig angebrachten Be-
festigungsgurten
Dieses Sitzschalenuntergestell ist mit Sitzkantelung und Rückenlehnenverstellung ausgestattet. Vor
Fahrtbeginn ist die Rücklehne in eine annähernd aufrechte Position zu bringen und die Arretierung zu
prüfen. Beachten Sie hierzu die Angaben in der Bedienungsanleitung des Sitzschalenuntergestelles.
Leider können die Fixierungssets nicht bei allen Ausstattungs- und Zubehörkombinationen eingesetzt
werden. Bestehende Einschränkungen in der Kombination von Ausstattung und Zubehör entnehmen
Sie bitte dem Infoblatt 647F231.
