36
7 Produktspezische Anweisungen – Manuelle Rollstühle
– Motus –

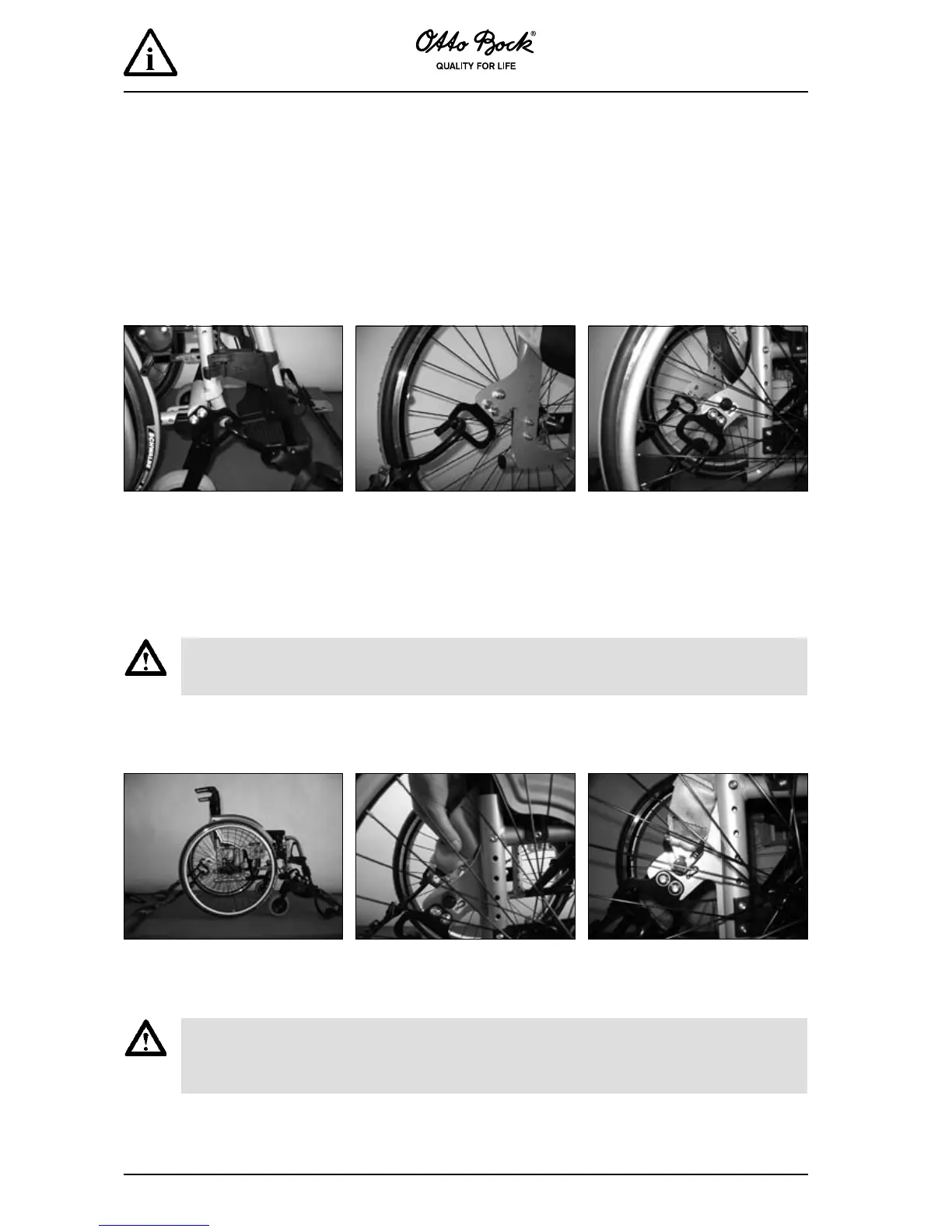

Fixierung mit Halteösen (nach ANSI/RESNA WC 19)
Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rahmen. Ziehen Sie alle Verschrau-
bungen erst fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel gedreht haben.
Verschrauben Sie je einen Ankerpunkt
links und rechts am Vorderrahmen
oberhalb der Lenkköpfe. Die Hal-
teösen müssen nach außen zeigen.
Verschrauben Sie je eine Ankerplatte links und rechts innen am hinteren
Rahmenteil. Die Halteösen und die Ankersymbole müssen nach außen
zeigen.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus nach
hinten und hängen Sie das Ende des Beckengurtes am „Pin“ auf der
Ankerplatte ein.
Montage der Fixierungspunkte am Produkt (Erfolgt nur durch Otto Bock)
Motus mit richtig angebrachten Be-
festigungsgurten.
Dieser Rollstuhl kann mit einer winkelverstellbaren Rückenlehne ausgestattet sein. Vor Fahrtbeginn
ist die Rücklehne in eine annähernd aufrechte Position (max. 20°) zu bringen und die Arretierung
auf beiden Seiten zu prüfen. Beachten Sie hierzu die Angaben in der Bedienungsanleitung des
Rollstuhls.
Leider können die Fixierungssets nicht bei allen Ausstattungs- und Zubehörkombinationen eingesetzt
werden. Bestehende Einschränkungen in der Kombination von Ausstattung und Zubehör entnehmen
Sie bitte dem Infoblatt 647F231.
Sie benötigen zur Montage des Fixierungssets 481S00=SK018 nachfolgendes Werkzeug:
Ringschlüssel Gr. 10 und Gr. 13, Innensechskantschlüssel Gr. 4 und Gr. 5
