7 Produktspecikke anvisninger – manuelle kørestole
– BRAVO Racer –

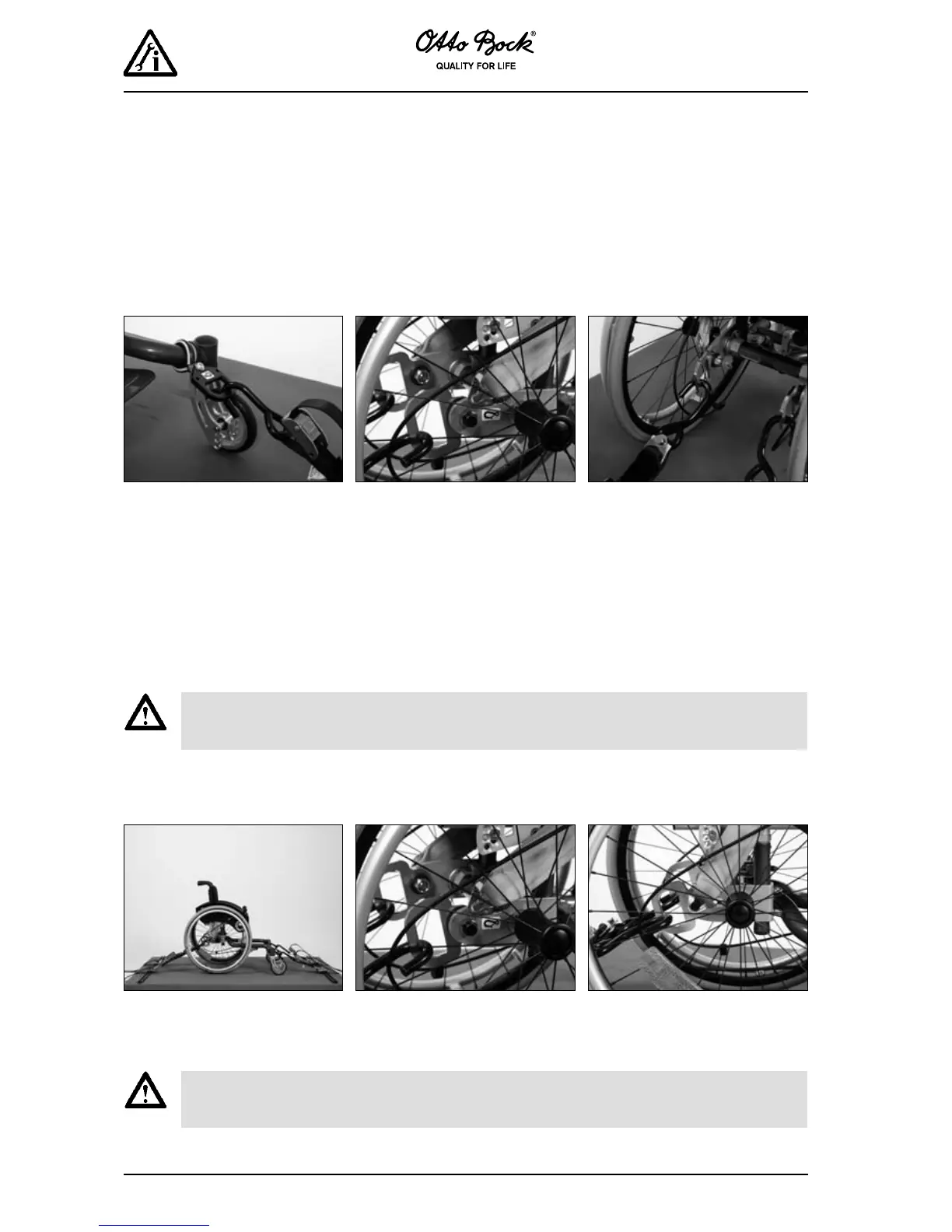

Hofteselens forløb
Monteringstip: Placer spændebåndene omkring rammen på de viste punkter. Stram først alle forskruninger,
når alle spændebånd og ankerplader er monteret og drejet i den rigtige vinkel.
Skru et ankerpunkt på både venstre
og højre side af frontrammen bag
styrehovederne. Holderingene skal
pege fremad og ankersymbolerne
opad.
Skru en ankerplade på både venstre og højre side af den bagerste ram-
medel. Holderingene og ankersymbolerne skal pege udad. Før hver af
hofteselens ender ud fra sædesiden udad og hægt hofteselens ende på
”pin‘en” på ankerpladen.
Før hver af hofteselens ender ud fra sædesiden udad og hægt hoftese-
lens ende på ”pin‘en” på ankerpladen.
Montering af kseringspunkterne på produktet
BRAVO Racer med korrekt anbrag-
te fastgørelsesremme.
Denne kørestol kan være udstyret med et fast vinkeljusterbart ryglæn. For at sikre sikker transport
af kørestolsbrugeren i køretøjet, skal ryglænet monteres i en tilnærmelsesvis lodret position . Se i
denne forbindelse oplysningerne i brugsanvisningen til kørestolen.
Desværre kan kseringssættene ikke anvendes ved alle udstyrs- og tilbehørskombinationer. Ek-
sisterende indskrænkninger mht. kombination af udstyr og tilbehør fremgår af informationsbladet
646F201.
Fiksering med holderinge
Til montering af kseringssættet 481S00=SK040 har du brug for følgende værktøj:
ringnøgle str. 10 og 13, unbrakonøgle str. 4 og 5
To Next Page
