148

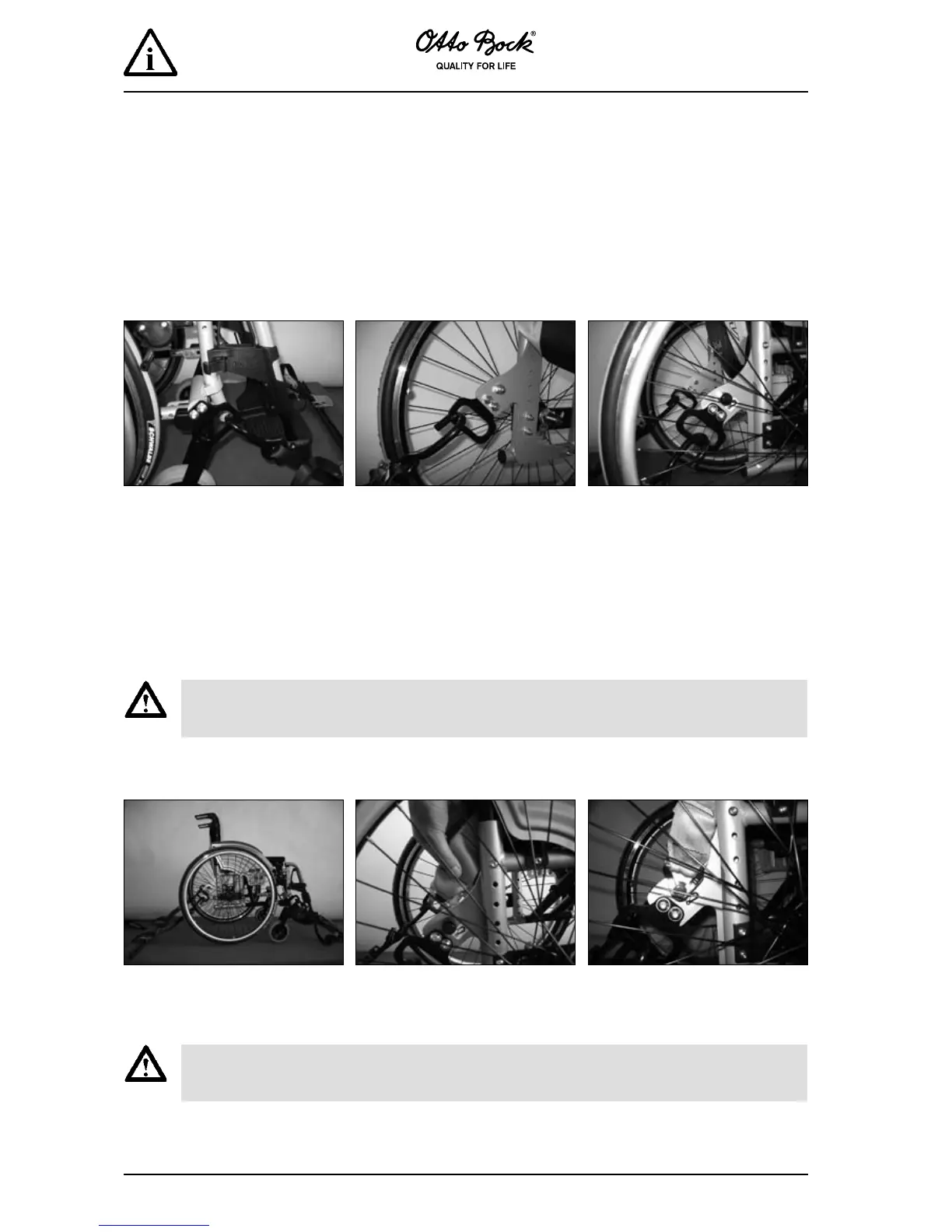

7 Instructions spéciques au produit – Fauteuils roulants manuels
– Motus –
Fixation à l’aide d’oeillets de maintien
Pose de la sangle pelvienne
Astuce de montage: Posez les brides aux endroits repérés par un marquage autour du châssis. Vissez l‘en-
semble des raccords à vis uniquement après avoir monté l‘ensemble des brides et des plaques de montage et
avoir réglé l‘angle d‘inclinaison de ces dernières.
Vissez un point d’ancrage de part et
d’autre du châssis avant, au-dessus
des têtes de direction. Les œillets de
maintien doivent être orientés vers
l‘extérieur.
Vissez une plaque d’ancrage à l’intérieur de la partie arrière du châssis
et ce, à gauche, comme à droite. Les œillets de maintien et les symboles
d’ancrage doivent être orientés vers l’extérieur.
Depuis le côté de l’assise, faites sortir une extrémité de la sangle pel-
vienne vers l’arrière puis accrochez-la à la « broche » située sur la plaque
d’ancrage.
Montage des points de xation sur le produit
Exemple de Motus avec sangles de
xation correctement appliquées.
Ce fauteuil roulant peut être équipé d’un dossier à inclinaison réglable. Amenez le dossier en posi-
tion quasi-verticale et vériez le dispositif d‘arrêt des deux côtés avant de démarrer. Veuillez à cet
effet respecter les informations gurant dans la notice d’utilisation du fauteuil roulant.
Les kits de xation ne sont malheureusement pas compatibles avec l’ensemble des combinaisons
d’équipements et d’accessoires. Pour connaître les limites de combinaison entre équipements et
accessoires, veuillez-vous reporter à la che informative 647F231.
Pour pouvoir procéder au montage du kit de xation 481S00=SK018, vous aurez besoin des outils suivants :
clé polygonale de taille 10 et 13, clé à six pans creux de taille 4 et 5
