TH-65PF9UK

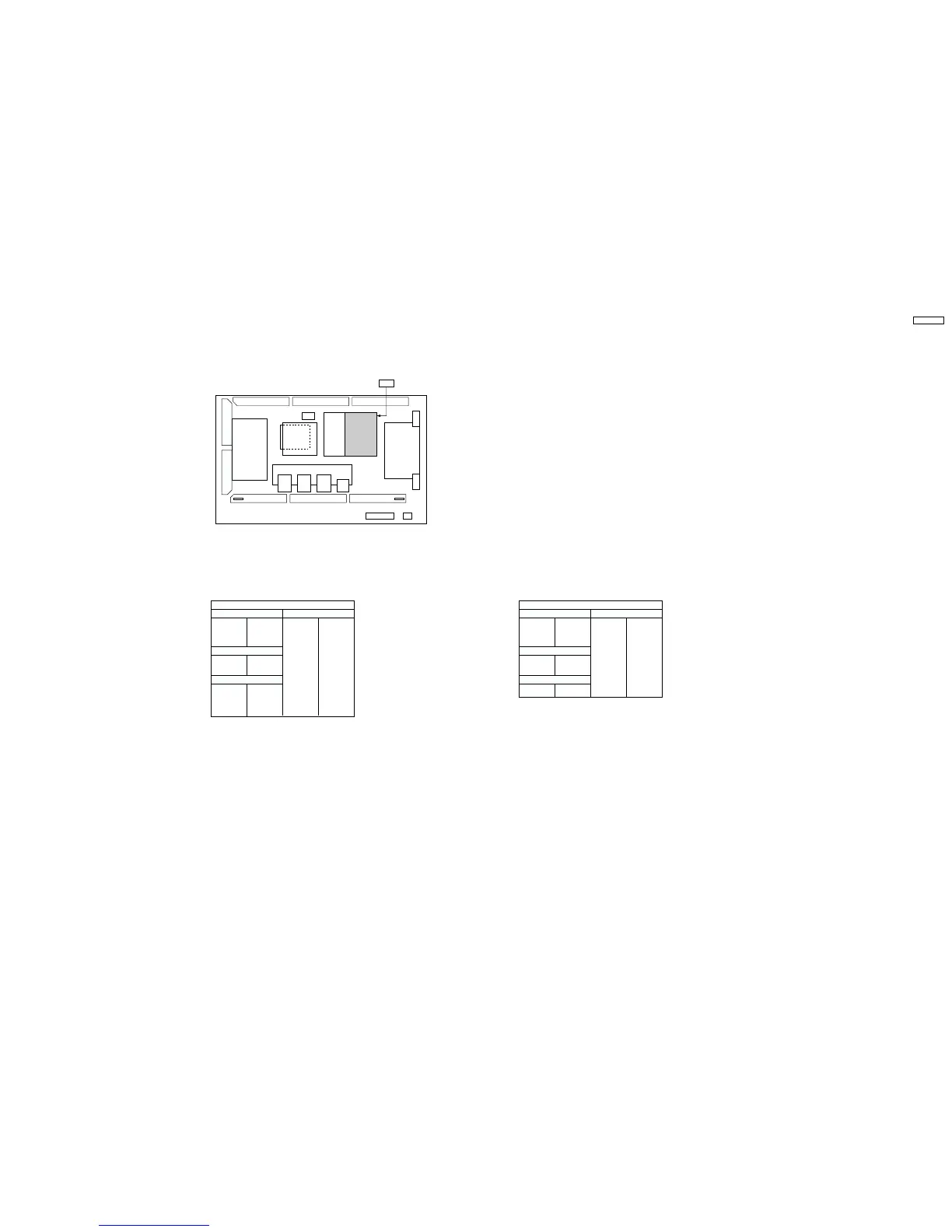

P-BOARD PARTS LOCATION
TH-65PF9UK
P-BOARD PARTS LOCATION
Parts Location
P(P-2)-BOARD (FOIL SIDE)
MC201 F-2
MC202 F-1
MC1601 F-2
MODULE
PC201 G-2
PC202 G-2
VR251 G-5
PHOTO COUPLER
VOLUME
Q201 E-4
Q202 E-5
Q203 E-4
Q204 E-5
Q205 E-5
Q206 F-5
Q251 G-1
Q1602 D-2
Q1603 D-2
Q1604 C-1
Q1605 C-1
Q1606 D-2
Q1607 D-2
Q1608 E-2
Q1609 E-2
TRANSISTOR
Parts Location
P(P-2)-BOARD (COMPONENT SIDE)
MC201 F-5
MC202 F-5
MC1601 F-5
MODULE
PC201 G-5
PC202 G-5
VR251 G-2
PHOTO COUPLER
VOLUME
Q201 E-3
Q202 E-2
Q203 E-3
Q204 E-2
Q1602 D-5
Q1603 D-5
Q1606 D-5
Q1607 D-5
TRANSISTOR
P-2
TH-65PF9UK
49
