Vervang de snijolie wanneer die vuil of verontreinigd is.
Om de olie af te tappen, moet u een geschikte houder
onder de aftapplug aan het uiteinde van het oliereservoir
plaatsen, en de plug verwijderen. Volg de plaatselijke
regelgeving bij het verwijderen en als afval afvoeren van
de olie. Verwijder eventuele aanslag van de bodem van het
oliereservoir. Gebruik RIDGID Thread Cutting Oil snijolie
voor schroefdraad van de beste kwaliteit en maximale
levensduur van de snijkussens. Zie het hoofdstuk
Specicaties voor de inhoud van het oliereservoir.
Als het systeem schoon is, zou de pomp zelfaanzuigend
moeten werken. Als dit niet het geval is, is dit een teken dat
de pomp zelf versleten is en aan een servicebeurt toe is.
Probeer de pomp niet zelf te vullen.
Het snijwiel vervangen
Als het snijwiel bot wordt of stuk gaat, druk de pen van het
snijwiel dan uit het frame en inspecteer op slijtage. Vervang
de pen indien ze versleten is en monteer een nieuw snijwiel
(zie catalogus)
. Smeer de pen met lichte smeerolie.
De inzetstukken van de klauwplaat
vervangen
Als de inzetstukken van de klauwplaat versleten zijn en de
pijp niet meer “grijpen”, zijn ze aan vervanging toe.
1. Zet een schroevendraaier in de sleuf van het inzetstuk
en draai over 90 graden in de ene of de andere richting.
Verwijder het inzetstuk (Afbeelding31).
2. Breng de het inzetstuk zijdelings aan op de borgpen en
druk zo ver mogelijk naar onder (Afbeelding31).
Verwijderen
Vervangen
Schroeven-
draaier
Inzet-
stuk
Borg-
pen
Tanden
DRUK
OMLAAG
å

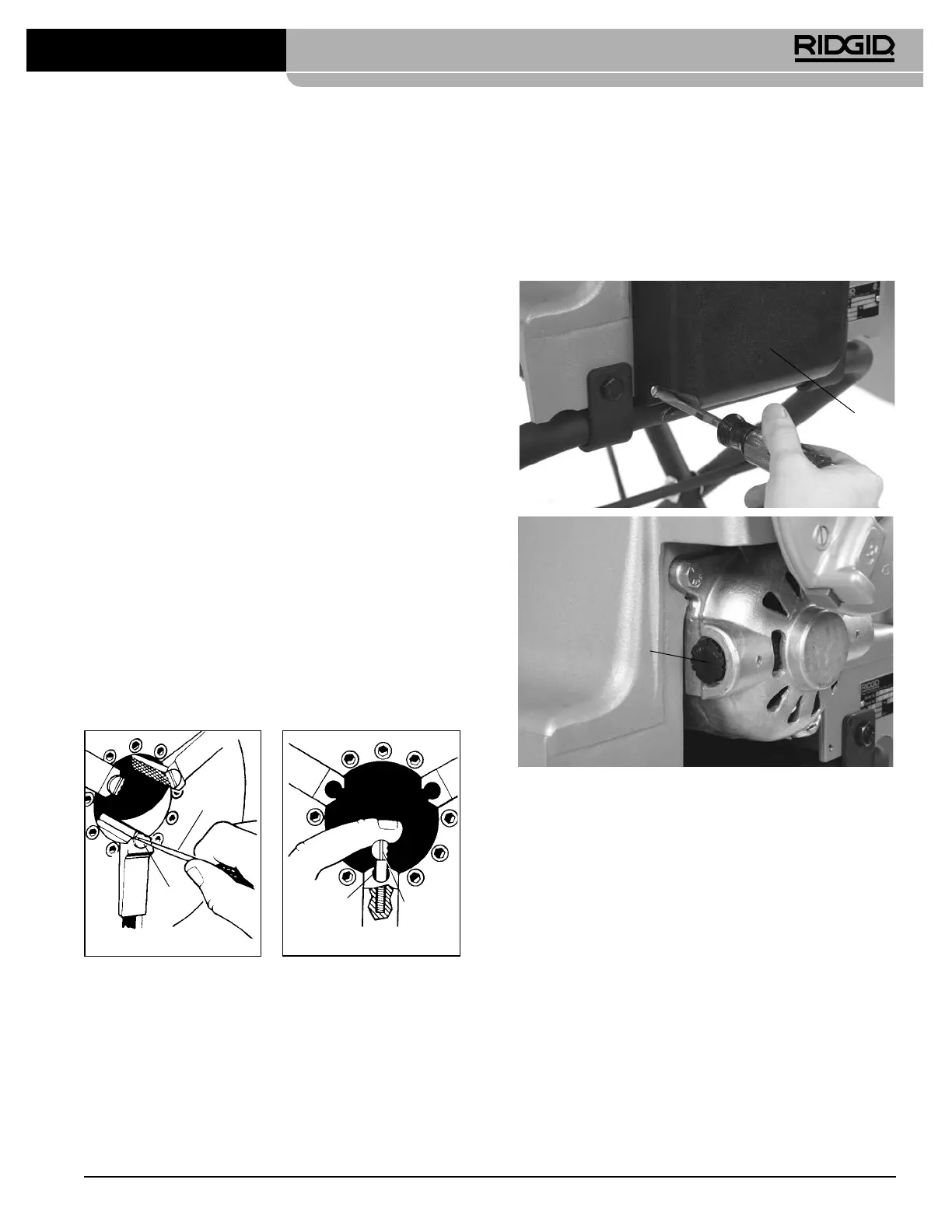

Afbeelding31 – Inzetstukken vervangen
3. Houd het inzetstuk stevig naar onder, en draai
vervolgens met de schroevendraaier tot de tanden
naar boven gericht zijn.
Koolborstels vervangen
Controleer de motorborstels elke 6 maanden. Vervang ze
wanneer ze zijn afgesleten tot minder dan ½”.
1. Trek de stekker van de machine uit het stopcontact.
2. Maak de twee schroeven van het motordeksel los en neem
het motordeksel van de achterkant van de machine.
Borstelkapje
Motordeksel
Afbeelding32 – Afnemen van het motordeksel/
Vervangen van de borstels
3. Schroef de borstelkapjes er uit. Verwijder en inspecteer de
borstels. Vervang ze wanneer ze zijn afgesleten tot minder
dan ½”. Inspecteer de collector op slijtage. Bij uitgesproken
slijtage moet u de machine door een vakman laten
nakijken.
4. Breng de borstels opnieuw aan/installeer nieuwe borstels.
Monteer de eenheid opnieuw. Breng alle deksels en
afdekkappen aan voordat u de machine gebruikt.
300 Compact/1233 Schroefdraadsnijmachines
111
