2. Lazítsa meg a szorítókart.
3. A méretjelző rudat úgy állítsa be, hogy a zárócsavar mu-
tatóvonala a méretjelző rúdon a kívánt méret jelzésé-
hez essen.
4. Ha a menetméretet módosí-
tani kell, akkor a zárócsavar
mutatóvonalát kissé tolja el
a méretjelző rúd jelzésétől az
OVER (TÚL – nagyobb átmé-
rőjű menet, kevesebb fordu-
lat a csatlakozó rögzüléséhez)
vagy UNDER (ALUL – kisebb
átmérőjű menet, több fordu-
lat a csatlakozó rögzüléséhez)
jelölések irányába.
5. Húzza meg a szorítókart.
Csúszóütköző beállítása
A csúszóütközőt állítsa a menettel ellátandó cső méretéhez
(lásd 14.Ábra)
.
• ½” és ¾” méretű cső – A cső végének a csúszóütköző
lábához kell ütköznie.
• 1” – 2” méretű cső – A cső vé-
gének a csúszóütköző szárához
kell ütköznie.
• ⁄”, ¼” és ⁄” méretű cső
•
Hosszabb vagy rövidebb
menetek
• Csavarmenet készítése
A csúszó ütközőt tolja felfelé, el az útból. A menetvágófejet
kézzel kell felnyitni.
Menetvágófej felnyitása a menet végénél
Ha használnak ütközőt, akkor az érintkezésbe lép a cső vé-
gével, így a menetvágófej automatikusan nyit. A kioldás-
kor maradjon távol a rugóterhelésű kilökőkartól.
A menetvágófej felnyitása kézzel (felhajtott csúszó ütköző
esetén) a menet végénél:
• Kúpos csőmenetek – A cső vége az 1. sz. vágóbetét
végével esik egy síkba.
• Csavar- és egyenes menetek – Készítse el a megfelelő
hosszúságú menetet – gondosan ügyeljen az
alkatrészek közötti esetleges akadályoztatásra.
A kivetőkart az OPEN (Nyit) állásba tolva húzza vissza a vá-
góbetéteket.
Visszahúzódó önnyitó menetvágófejek
A Model 728 és 928 visszahúzódó önnyitó menetvágófejek
az 1233 menetvágógépen használatosak, 2½” és 3” méretű
csövekhez. A menetvágás befejeztével a menetvágófejet
ütköző nyitja fel. A menet hossza az ütköző átállításával ál-
lítható be.
Elöl
Hátul
Beállító
gomb
Beállító
szán
Ütköző
Bütykös
lemez
Méretbeállító
rúd
Beállító
anyák
“Cserél-
jen beté-
teket”
nyíl

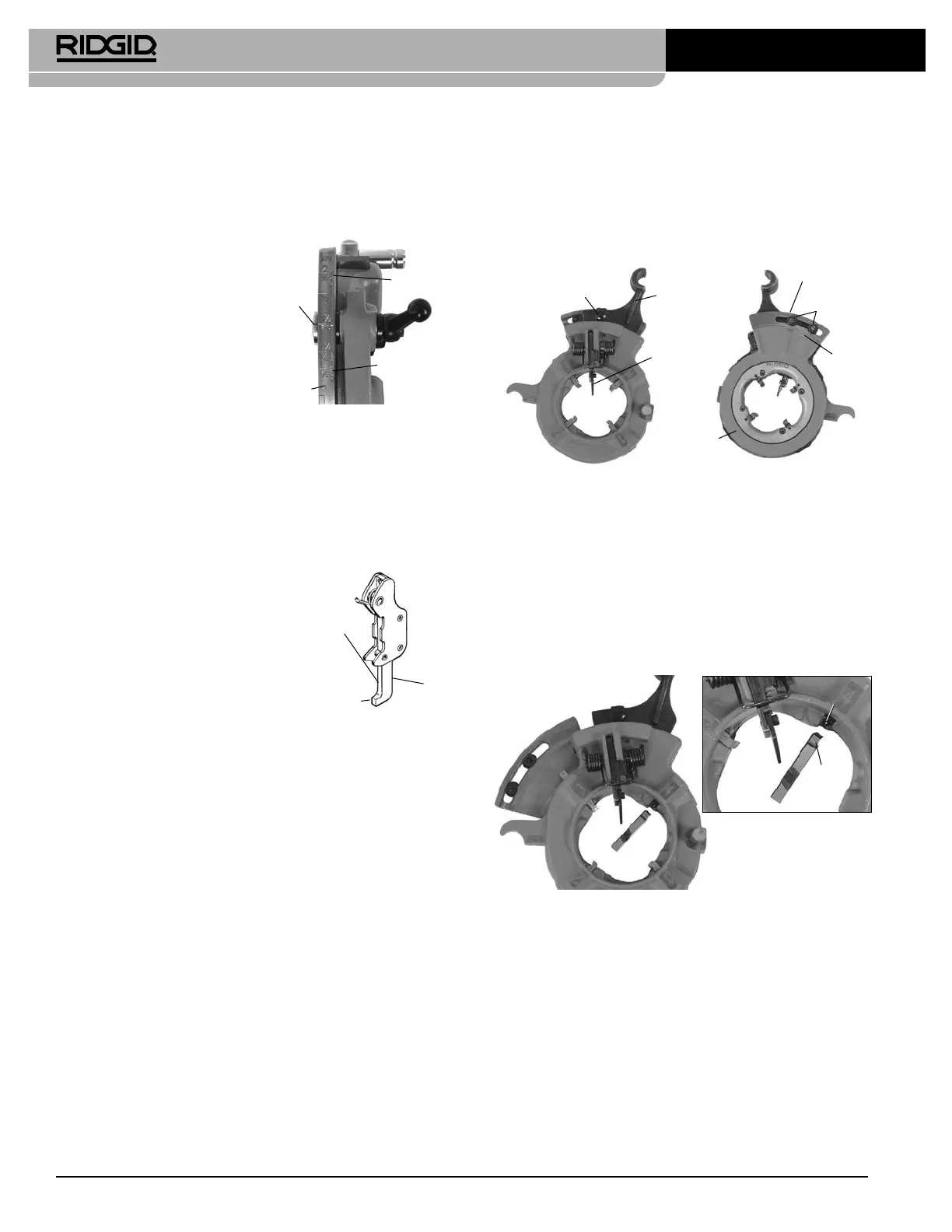

15.Ábra – Visszahúzódó önnyitó menetvágófej
Vágóbetétek behelyezése/cseréje
1. A menetvágófejet helyezze el úgy, hogy a számok felfe-
lé nézzenek.
2. Húzza vissza az állítógombot a menetvágófejen, és tel-
jesen nyissa fel a menetvágófejet a bütykös lemezen
elhelyezkedő CHANGE DIES (Vágóbetétek cseréje) nyíl
irányába.
Horony
Golyós
rögzítés
Golyós
rögzítés
16.Ábra – Betétek behelyezése
3. Vegye ki a vágóbetéteket a menetvágófejből.
Helyezzen be megfelelő vágóbetéteket a menetvágó-
fejbe, a számozott szélükkel felfelé. A menetvágóbeté-
teken levő számoknak egyezniük kell a menetvágó fej
hornyain levőkkel (lásd 16.Ábra)
. A vágóbetétek golyós
reteszeléssel rögzülnek, ha megfelelően vannak besze-
relve. A vágóbetéteket mindig egyszerre kell cserélni –
különböző készletekből származó vágóbetéteket nem
szabad együtt használni.
13.Ábra – A menet méreté-
nek beállítása
Rögzítő-
csavar
mutató-
vonala
Méret-
beállí-
tó rúd
“Túl”
“Alul”
1” és 2”
méretű cső
– ennek a
felületnek
ütközik
Csúszó-
ütköző
½” és ¾”
méretű cső
– ennek a
felületnek
ütközik
14.Ábra – Az ütköző
beállítása
346
300 Compact/1233 menetvágógépek
