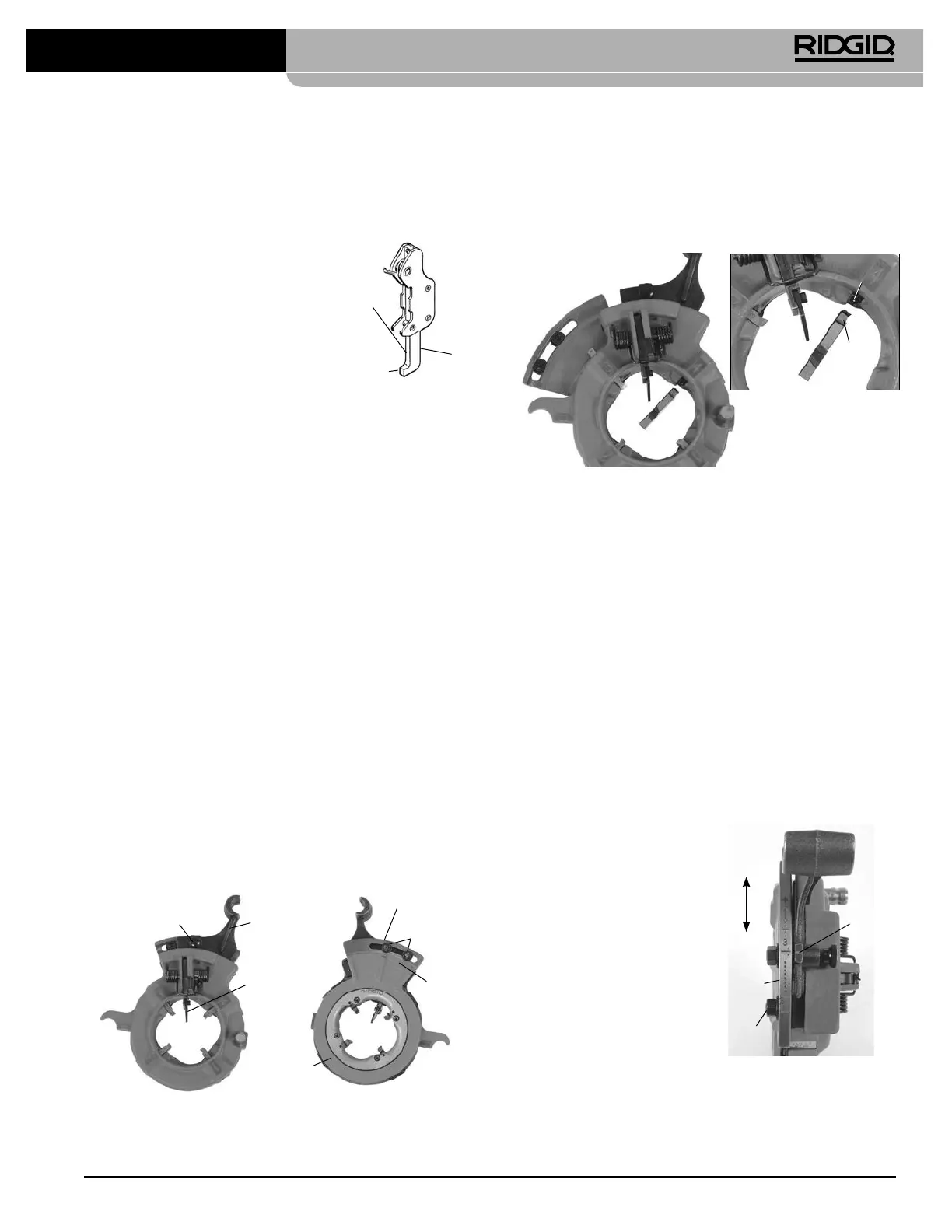

Regulacja suwaka spustu
Ustawić suwak spustu na wymiar gwintowanej rury (patrz
Rys.14)
.
• ½cala i ¾ cala – koniec rury powinien zetknąć się ze
stopką suwaka spustu.
• 1 do 2 cali – koniec rury powi-
nien zetknąć się z trzonkiem
suwaka spustu.
W przypadku rur
• ⁄ cala, ¼ cala i ⁄ cala
• dłuższych lub krótszych
• gwintowania prętów
Nacisnąć suwak spustu do góry i poza
oś przesuwu. Głowicę gwinciarską należy otworzyć ręcznie.
Otwieranie głowicy gwinciarskiej przy końcu gwintu
Przy użyciu spustu zetknie się on z końcem rury, co spo-
woduje automatyczne otwarcie się głowicy gwinciarskiej.
Zachować odstęp od sprężynowej dźwigni wyrzutu przy jej
zwolnieniu.
W celu ręcznego otwarcia głowicy gwinciarskiej (przy gór-
nym ustawieniu suwaka spustu) koniec gwintu:
• Stożkowe gwinty rur – koniec rury jest wyrównany z
krawędzią noża numer 1.
• Gwinty walcowe i na prętach – gwintować na żądaną
długość – sprawdzić dokładnie, czy nie ma kolizji
między częściami.
Przestawić dźwignię wyrzutu w położenie OTWARCIA, wy-
cofując noże.
Wycofywane samootwierające głowice
gwinciarskie
Wycofywane samootwierające głowice gwinciarskie 728 i
928 używa się z gwinciarką 1233 do rur 2½ i 3 cale. Spust
służy do otwierania głowicy gwinciarskiej po zakończeniu
gwintowania i można nim regulować długość gwintu.
Przód
Tył
Gałka regu-
lacyjna
Suwak re-
gulacyjny
Spust
Krzywka
płaska
Pręt wymia-
rowy
Nakr
ętki
regulacyjne
Strzałka
„Zmiany
noży”
Rys.15 – Wycofywana samootwierająca głowica
gwinciarska
Wkładanie/zmiana noży
1. Ustawić głowicę gwinciarską numerami do góry.
2.
Wycofać gałkę regulacji na głowicy gwinciarskiej i w pełni
otworzyć głowicę, wysuwając krzywkę płaską w kierunku
strzałki wymiany noży CHANGE DIES na krzywce płaskiej.
Rowek
Kulka do-
ciskowa
Kulka do-
ciskowa
Rys.16 – Wkładanie noży
3. Wyjąć noże z głowicy gwinciarskiej.
Włożyć odpowiednie noże do głowicy gwinciarskiej,
krawędzią z numerami do góry. Numery na nożach
muszą odpowiadać numerom na gniazdach noży w
głowicy (patrz Rys.16)
. W gniazdach noży znajduje się
kulka dociskowa, która wchodzi w rowek na nożu, jeśli
jest on prawidłowo założony. Zawsze zmieniać noże
całymi zestawami – nie wolno mieszać razem noży z
różnych zestawów.
4. Wyciągnąć gałkę regulacji i obrócić krzywkę płaską do
ustawienia żądanego wymiaru.
5. Włożyć gałkę regulacji w gniazdo.
Ustawianie wymiaru gwintu
1.
Poluzować nakrętkę regulacyjną do żądanego wymiaru
rury.
2. Przy ustawianiu do nowych
noży zacząć od wyrównania
linii indeksowej suwaka re-
gulacyjnego z oznaczeniem
wymiaru na pręcie wymia-
rowym.
3.
Jeśli trzeba zmienić wymiar
gwintu, ustawić linię indek-
sową nieco w kierunku +
(większa średnica gwintu,
mniej obrotów do złapania
elementu montażowego)
lub w kierunku - (mniejsza
średnica gwintu, więcej ob-
rotów do złapania elementu montażowego) według
pręta wymiarowego.
4. Dokręcić nakrętkę regulacyjną.
Rys. 17 – Regulacja wymiaru
gwintu
Pręt
wymia-
rowy
Linia in-
deksowa
suwaka
regula-
cyjnego
Nakrętka
regulacyjna
+
-
rura 1 do 2
cali styka
się z tą
powierzch-
nią
Suwak
spustu
rura ½ i ¾
cala styka
się z tą po-
wierzchnią
Rys.14 – Ustawianie
spustu
Gwintownice 300 Compact/1233
259
