Alinhado
(Tamanho
Básico)
Uma Volta Grande
(Tamanho Máximo)
Uma Volta Pequeno
(Tamanho Mínimo)
Anel
Manómetro

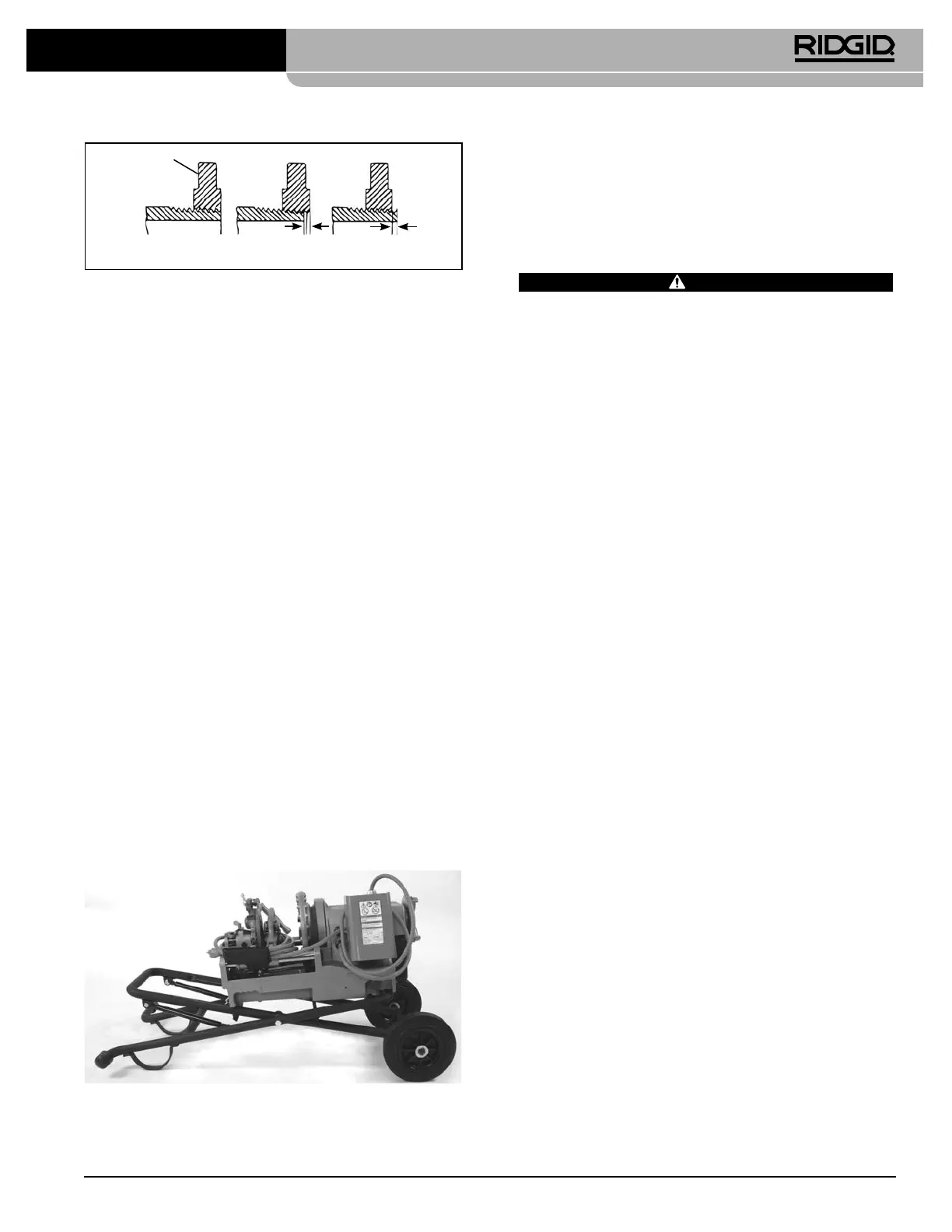

Figura27 – Vericar o Tamanho da Rosca
• Se não estiver disponível um anel calibrador para ins-
pecionar o tamanho da rosca, é possível utilizar um re-
presentante de encaixe novo e limpo ou os utilizados
durante o serviço para calibrar o tamanho das roscas.
Para roscas NPT de 2” ou menos, as roscas devem ser
cortadas de forma a obter 4 a 5 voltas para encaixar
manualmente de forma apertada com o encaixe e para
roscas BSPT devem ter 3 voltas. Para roscas NPT de 2½”
a 3” o encaixe de aperto manual deve ser 5.5 a 6 voltas
e para BSPT deve ser de 4 voltas.
4. Consulte “Ajustar Tamanho da Rosca” na secção “Prepa-
ração e Utilização da Cabeça de Roscar” para ajustar o
tamanho da rosca.
5. Teste o sistema de tubagem em conformidade com os
códigos locais e a prática normal.
Preparar Máquina para Transporte
1. Certique-se de que o interruptor REV/OFF/FWD (senti-
do inverso/desligado/para a frente) está na posição OFF
(desligado) e que o cabo está desligado da tomada.
2. Limpe as lascas e outros detritos da bandeja de lascas.
Retire ou xe todo o equipamento e material da máqui-
na e do suporte antes de se deslocar para evitar queda
ou inclinação. Limpe qualquer resíduo ou óleo do chão.
3. Coloque o cortador, o escareador e cabeça de roscar na
posição de operação.
4. Enrole o cabo de alimentação e o cabo do interruptor
de pedal.
Figura28 – Máquina Preparada para Transporte
5. Se necessário, retire a máquina do suporte. Utilize téc-
nicas de elevação adequadas. Tenha noção do peso da
máquina. A máquina está equipada com quatro pegas
nos cantos. Tenha cuidado ao levantar e ao deslocar.
Instruções de Manutenção
AVISO
Certifique-se de que o interruptor REV/OFF/FWD
(sentido inverso/desligado/para a frente) está na
posição OFF (desligado) e que a máquina está des-
ligada antes de executar tarefas de manutenção ou
fazer quaisquer ajustes.
Utilize sempre proteção para os olhos.
Faça a manutenção da máquina de roscar de acordo
com estes procedimentos para reduzir o risco de fe-
rimentos decorrentes de choque elétrico, ficar pre-
so ou outras causas
Limpeza
Após cada utilização, esvazie as lascas de roscar do tabu-
leiro de lascas e limpe todos os resíduos de óleo. Limpe o
óleo das superfícies expostas, principalmente em áreas de
movimento relativo como as calhas da guia.
Se os calços do mordente não tiverem aderência e for ne-
cessário limá-los, utilize uma escova de arame para retirar
qualquer acumulação de rebarbas de tubo, etc.
Lubrificação
Mensalmente, (ou com mais frequência, se necessário) lu-
brique todas as peças móveis expostas (como as calhas
da guia, as rodas de corte, o parafuso de avanço do cor-
tador, os calços de mordente e os pontos de pivotagem)
com um óleo de lubricação leve. Limpe qualquer excesso
de óleo das superfícies expostas.
Limpe os pontos de lubricação para retirar sujidade e
evitar contaminação do óleo ou lubricante. Lubrique
mensalmente.
300 Compact: Utilize uma pistola de lubricante para adi-
cionar lubricante Lithium EP (Pressão Extrema) pelos bo-
cais de lubricação nos pontos de lubricação.
1233: Encha os pontos de lubricação com óleo de lubri-
cação. Pressione a esfera no ponto de lubricação para
permitir que o óleo chegue aos rolamentos.
Máquinas de Roscar 300 Compact/1233
155
