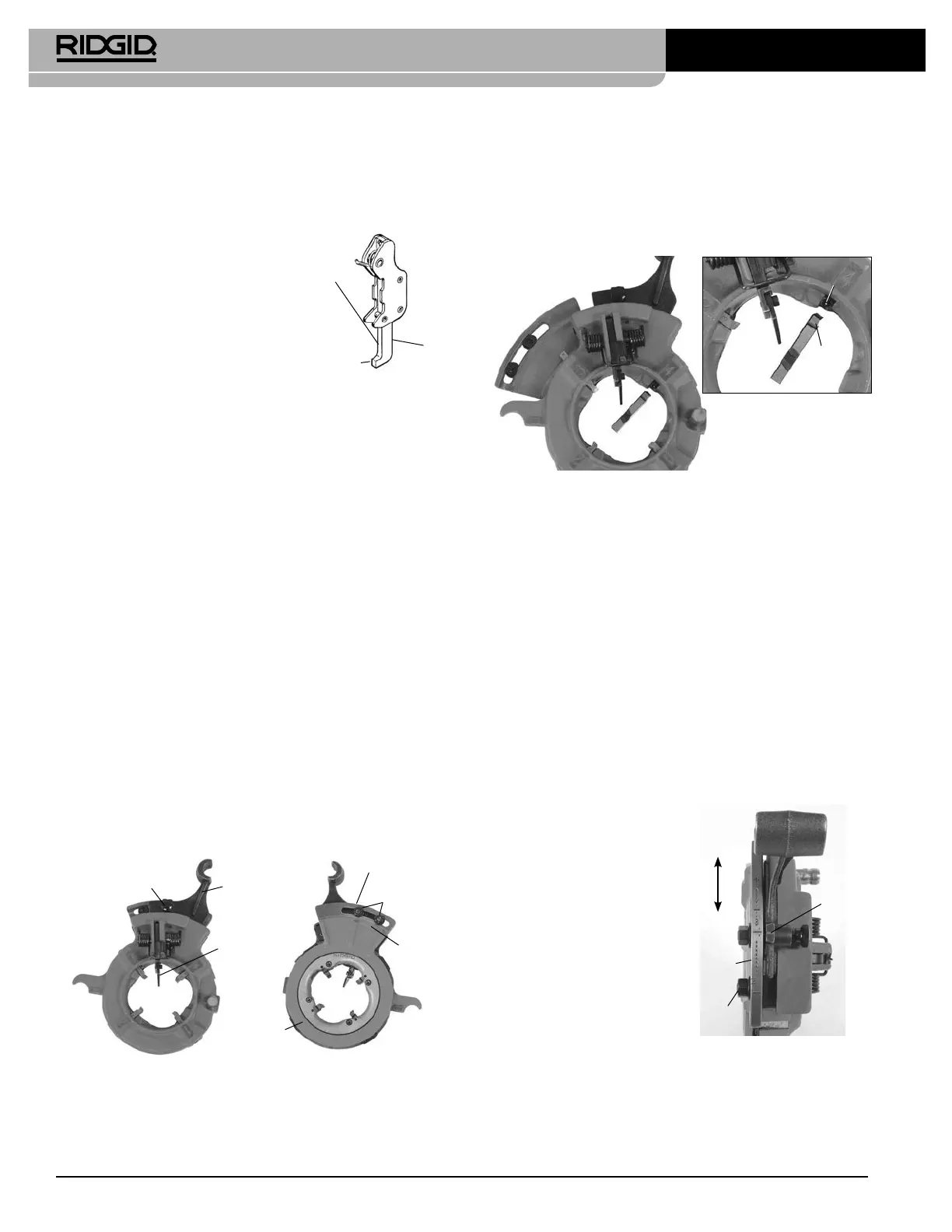

Justering af udløserslæde

Anbring udløserslæden i henhold til den størrelse rør, der

skal gevindskæres (se Figur14)

• ½" og ¾" – Enden af røret skal ramme bunden af udlø-

serslæden.

• 1" til 2" – Enden af røret skal ram-

me skaftet på udløserslæden.

Til

• ⁄”, ¼" og ⁄" rør

• Længere eller kortere gevind

• Gevindskæring af bolte

Skub udløserslæden op og væk.

Skærehovedet skal åbnes manuelt.

Åbning af skærehovedet ved gevindets afslutning

Når du bruger udløseren, kommer den i kontakt med enden

af røret, så skærehovedet åbnes automatisk. Hold afstand til

den ederbelastede udrykkerarm, når den frigøres.

Sådan åbner du skærehovedet manuelt (med udløserslæ-

den oppe), når gevindet er færdigt:

• Koniske rørgevind – Enden af røret ugter med enden

af bakke nr. 1.

• Boltgevind og lige gevind – Gevindskær den ønskede

længde – vær meget opmærksom på eventuel

interferens mellem delene.

Sæt udrykkerarmen i stillingen OPEN, så bakkerne trækkes

tilbage.

Tilbagetrækkeligt selvåbnende skærehoveder

Model 728 og 928 tilbagetrækkelige selvåbnende skæ-

rehoveder anvendes på 1233-gevindsdkæremaskinen til

rørstørrelserne 2½" og 3". Udløseren bruges til at åbne skæ-

rehovedet, når gevindet er færdigt, og kan justeres for at

ændre gevindets længde.

Forside

Bagside

Justerings-

greb

Justerings-

slæde

Udløser

Kamskive

Størrelses-

indikator

Justermø-

trikker

Pilen

"Change

Dies"

Figur15 – Tilbagetrækkeligt selvåbnende skærehoved

Indsættelse/udskiftning af bakkerne

1. Anbring skærehovedet med tallene opad.

2. Træk justeringsgrebet på skærehovedet tilbage, og åbn

skærehovedet helt ved at føre kamskiven i CHANGE

DIES-pilens retning.

Rille

Kuglelås

Figur16 – Indsættelse af bakker

3. Tag bakkerne ud af skærehovedet.

Indsæt de korrekte bakker i skærehovedet med den

nummererede kant opad. Numrene på bakkerne skal

svare til numrene på gevindskærehovedåbningerne (se

Figur16)

. Bakkeåbningerne har en kuglelås, der går i ind-

greb med rillen på bakkerne, når de er korrekt installeret.

Udskift altid bakkerne i sæt – undgå at blande bakker fra

forskellige sæt.

4. Træk justeringsgrebet tilbage, og drej kamskiven til den

ønskede indstilling.

5. Indsæt justeringsgrebet i åbningen.

Justering af gevindstørrelse

1. Løsn justeringsmøtrikken til den ønskede rørstørrelse.

2. Når du gør klar til nye bakker,

skal du starte med indrette

justeringsslædens indeks-

linje efter størrelsesmærket

på størrelsesindikatoren.

3. Hvis der er behov for at juste-

re gevindstørrelsen, anbrin-

ges indekslinjen lidt forskudt

ift. mærket på størrelsesindi-

katoren i + retningen (større

gevinddiameter, færre drej-

ningers ttingtilkobling) eller

i - retningen (mindre gevind-

diameter, ere omganges

ttingtilkobling) som vist på størrelsesindikatoren.

4. Stram justeringsmøtrikken.

Figur17 – Justering af gevind-

størrelse

Størrel-

sesin-

dikator

Indeks-

linje for

juste-

rings-

slæde

Juster-

møtrik

1" til 2" rør

rammer

denne

overflade

Udløser-

slæde

½" og ¾"

rør rammer

denne over-

flade

Figur14 – Indstilling af

udløseren
