RIDGID 300-Compact/1233 User Manual

A kiszereléshez
A cseréhez
Csavarhúzót
Vezes-
sen be
Reteszelés
Csap
Fogak
LE
NYOMNI
å

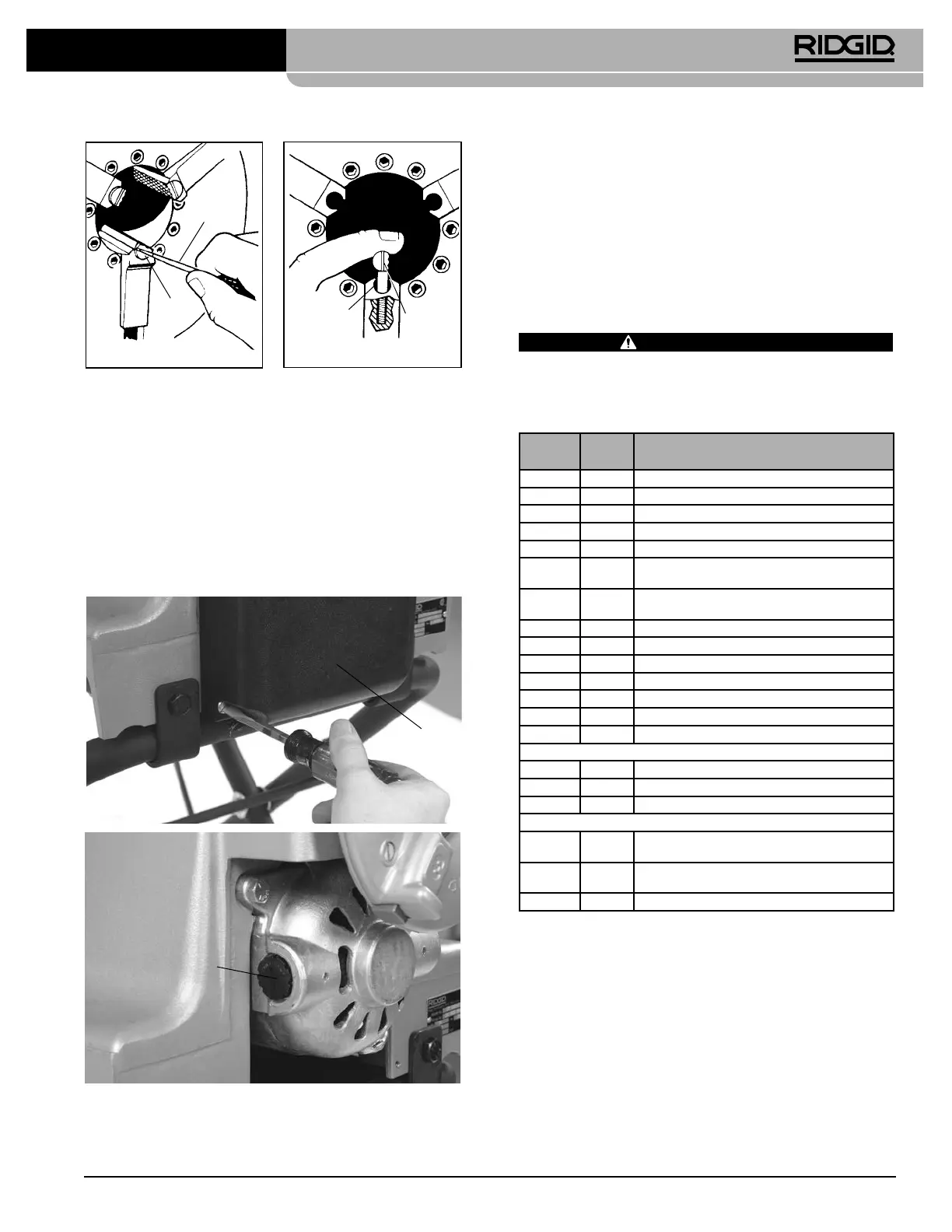

31.Ábra – Pofabetétek cseréje
3. Szilárdan tartsa lenyomva a betétet, és a csavarhúzóval
forgassa el úgy, hogy a fogak felfelé nézzenek.
Szénkefék cseréje
A motor keféit 6 havonta kell ellenőrizni. Akkor kell cserél-
ni, ha a kopás eléri a ½” vastagságot.
1. Húzza ki a gépet a betáplálásból.
2. Oldja a motorburkolat két csavarját, és vegye le a mo-
torburkolatot a gép hátsó részénél.
Kefe sapkája
Motorburkolat
32.Ábra – Motorburkolat leszerelése/Kefék cseréje
3. Csavarozza le a kefék sapkáit. Szerelje ki és ellenőrizze a
keféket. Akkor kell cserélni, ha a kopás eléri a ½” vastag
ságot. Ellenőrizze a kommutátor kopását. Ha túlzottan
kopott, akkor szervizeltesse a gépet.
4. Szerelje vissza a keféket/szereljen fel új keféket. Ismét
szerelje össze az egységet. A gép működtetése előtt
szerelje fel az összes burkolatot.
Opcionális felszereltség
FIGYELMEZTETÉS
A súlyos sérülés kockázatának csökkentése érde-
kében csak olyan felszerelést használjon, amelyet
kimondottan a RIDGID menetvágógépekhez ter-
veztek és ajánlottak.
Kataló-
gus- sz.
Modell
sz. Leírás
97075 815A ⁄” - 2” NPT, önnyitó, jobbmenetes menetvágófej
97065 811A ⁄” - 2” NPT, gyorsnyitású, jobbmenetes menetvágófej
97080 815A ⁄” - 2” BSPT, önnyitó, jobbmenetes menetvágófej
45322 815A ⁄” - 2” BSPT, önnyitó, jobbmenetes EUR. RT
97070 811A ⁄” - 2” BSPT, gyorsnyitású, jobbmenetes menetvágófej
97045 531
¼” - 1” gyorsnyitású, jobb-/balmenetes menetvágófej
csavarmenethez
97050 532
1¼” - 2” gyorsnyitású, jobb-/balmenetes menetvágófej
csavarmenethez
67657 250 Összehajtható kerekes állvány
58077 250 Összehajtható kerekes állvány
92457 100A Univerzális állvány lábakkal és tálcával
92462 150A Univerzális állvány kerekekkel és tálcával
92467 200A Univerzális állvány állvány kerekekkel és szekrénnyel
51005 819 Csőcsonk-tokmány, ½” - 2” NPT
68160 819 Csőcsonk-tokmány, ½” - 2” BSPT
Csak a 300 Compact esetén
84537 816 ⁄” - ¾” félautomata menetvágófej
84532 817 1” - 2” félautomata menetvágófej
67662 — 916 Adapterkonzol hornyolóhoz
Csak az 1233 esetén
54437 728
2½” - 3” NPT, visszahúzódó, önnyitó, jobbmenetes
menetvágófej
93562 928
2½” - 3” BSPT, visszahúzódó, önnyitó, jobbmenetes
menetvágófej
— 419 Csőcsonk-tokmány
A RIDGID felszerelések teljes listája a 300 Compact
és 1233 menetvágógépekhez megtalálható a Ridge
Tool katalógusban az interneten, a www.RIDGID.com
címen, ill. az USA-ban és Kanadában beszerezhe-
tő a Ridge Tool műszaki szolgáltató részlegétől,
a (800) 519-3456, telefonszámon.
300 Compact/1233 menetvágógépek
353

RIDGID 300-Compact/1233 Specifications

General

Model	300-Compact/1233
Power Source	Electric
Motor Power	1/2 HP
Amperage	7.5A
Frequency	60 Hz
