Demontaż/montaż głowicy gwinciarskiej
Włożyć/wyjąć trzpień głowicy gwinciarskiej w pasujący
otwór w karetce. Całkowite wejście trzpienia oznacza, że
głowica gwinciarska osadzi się na miejscu. Po założeniu
głowicę gwinciarską można obracać na trzpieniu w celu
ustawienia jej względem rury lub można ją przesuwać przy
cięciu lub rozwiercaniu.
Szybkootwierające się głowice gwinciarskie
Modele 811A i 531/532 do śrub są szybkootwierającymi
głowicami gwinciarskimi. Szybkootwierające głowice gwin-
ciarskie można ręcznie otwierać i zamykać w celu ustawie-
nia określonej długości gwintu.
Dźwignia wyrzutu
Pręt wymiarowy
Wypust podkładki
Ogniwo
Dźwignia obejmy
(nakrętka sześcio-
kat. na głowicach
pojedyncz
ych)
Słupek
Noże
Otwór na sworzeń blokujący (głowice lewe)

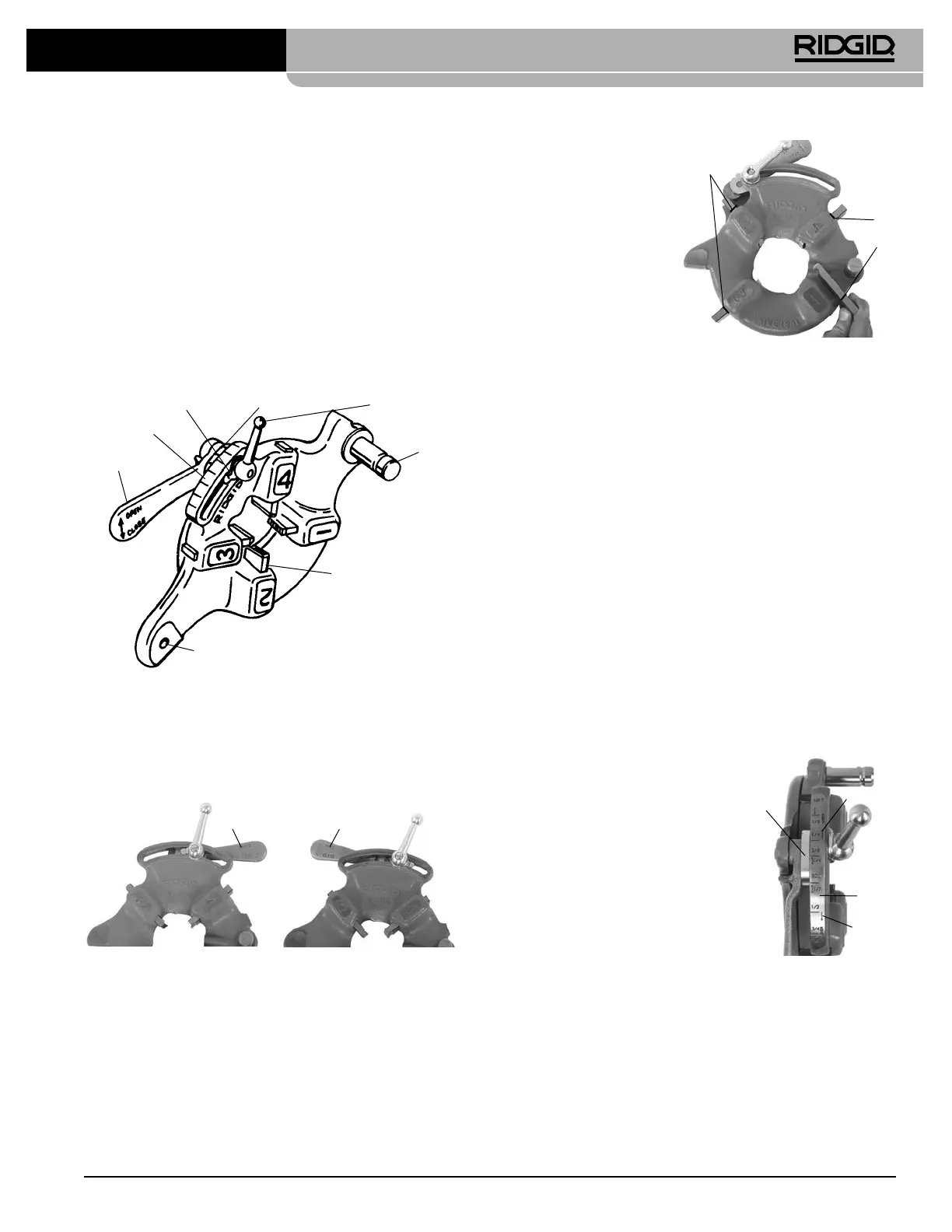

Rys.6 – Szybkootwierająca głowica gwinciarska
Wkładanie/zmiana noży
1. Ustawić głowicę numerami do góry.
2. Przestawić dźwignię wyrzutu w położenie OTWARCIA
(Rys.7).
Dźwignia
wyrzutu
Dźwignia
wyrzutu
Otwarte
Zamknięte
Rys.7 – Położenie dźwigni otwarcie/zamknięcie
3. Poluzować dźwignię obejmy (nakrętka sześciokątna na
głowicach pojedynczych) o trzy obroty.
4. Wyciągnąć wypust
podkładki z gniaz-
da w pręcie wymia-
rowym. Przesunąć
podkładkę do końca
gniazda (Rys.8)
.
5. Wyjąć noże z głowi-
cy gwinciarskiej.
6. Włożyć w głowicę
gwinciarską odpo-
wiednie noże krawę-
dzią z numerami do góry, aż linia wskaźnikowa wyrów-
na się z krawędzią głowicy gwinciarskiej (patrz Rys.8)
.
Numery na nożach muszą odpowiadać numerom na
gniazdach noży w głowicy. Zawsze zmieniać noże ca-
łymi zestawami – nie wolno mieszać razem noży z róż-
nych zestawów.
7. Przesunąć oznaczenie indeksowe ogniwo, aby wyrów-
nało się z oznaczeniem żądanego wymiaru na pręcie
wymiarowym. Wyregulować wpust na głowicy tak, aby
możliwy był ruch. Wypust podkładki powinien znajdo-
wać się w gnieździe po lewej.
8. Dokręcić dźwignię obejmy (nakrętka sześciokątna na
pojedynczych głowicach gwinciarskich).
Ustawianie wymiaru gwintu
1.
Założyć głowicę gwinciarską według instrukcji gwin-
townicy i przesunąć głowicę w położenie gwintowania.
2. Poluzować dźwignię obejmy (nakrętka sześciokątna na
pojedynczych głowicach gwinciarskich).
3.
Zacząć od punktu wyrówna-
nia oznaczenia indeksowego
ogniwa z oznaczeniem żą-
danego wymiaru na pręcie
wymiarowym. W przypadku
głowic pojedynczych lub do
prętów ustawić oznaczenie
ogniwa z linią na pręcie wy-
miarowym. W przypadku
gwintowania prętów głowicą
uniwersalną ustawić wszystkie
noże do prętów z linią BOLT na
pręcie wymiarowym (Rys.9).
4. Jeśli trzeba zmienić wymiar gwintu, ustawić oznaczenie
indeksowe ogniwa nieco NAD (większe średnice gwin-
tów, mniej obrotów do złapania elementu montażowe-
go) lub POD (mniejsza średnica gwintu, więcej obrotów
do złapania elementu montażowego) oznaczeniem na
pręcie wymiarowym.
5. Dokręcić dźwignię obejmy.
Linia wskaź-
nikowa
Rys.8 – Wkładanie noży
Linia wskaź-
nikowa
Rys. 9 – Regulacja wymiaru
gwintu
Oznacze-
nie in-
deksowe
ogniwa
Pręt
wymia-
rowy
„Pod”
„Nad”
Gwintownice 300 Compact/1233
257
