1. Vyměňte zapojení olejového čerpadla, abyste umožni-
li průtok oleje během zpětného chodu nástroje (REV).
VizObrázek 25. Ujistěte se, že jste zapojení vrátili do
původní stavu, když se vrátíte k řezání pravotočivých
závitů. Kryt před použitím vždy vraťte na místo.
Do čerpadla (ZPĚT)
Z filtru
Z čerpadla (VPŘED)
K pojezdu

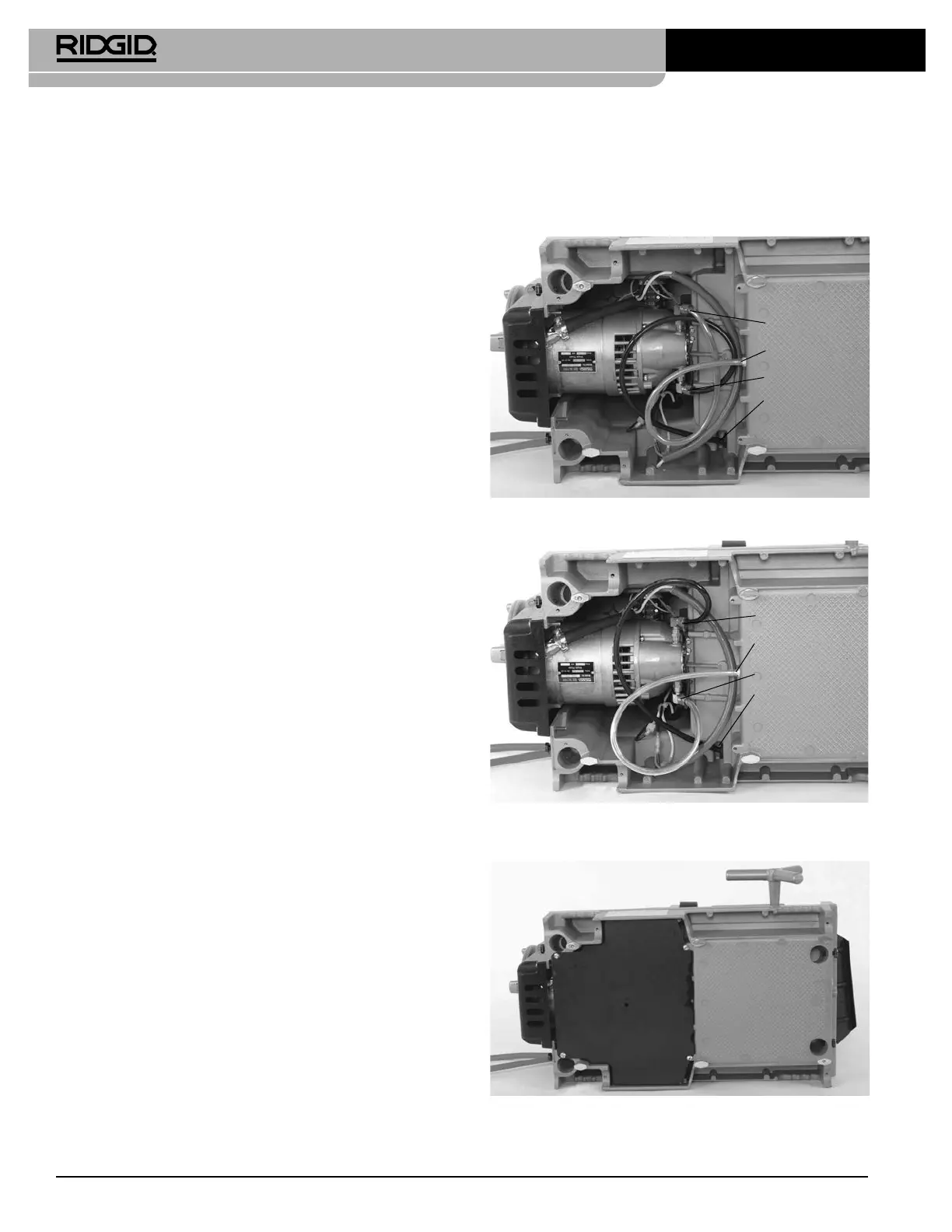

Obrázek25A – Zapojení olejového čerpadla pro řezání
levotočivých závitů (spínač v poloze ZPĚT)
Z čerpadla (VPŘED)
Z filtru
Do čerpadla (ZPĚT)
K pojezdu
Obrázek25B – Zapojení olejového čerpadla pro řezání
pravotočivých závitů (spínač v poloze
VPŘED)
Obrázek25C – Kryt na svém místě
2. Zavřete závitořeznou hlavu.
3. Přepněte spínač ZPĚT/VYP/VPŘED do polohy VPŘED.
4. Oběma rukama uchopte ruční kličku pojezdu.
5. Sešlápněte nožní spínač.
6. Ujistěte se, že závitořeznou hlavou protéká závitořez-
ný olej.
7. Otočte ruční kličkou pojezdu, abyste nastavili závi-
tořeznou hlavu na konec trubky (Obrázek 24)
. Lehce
zatlačte na ruční kolečko, abyste nasadili závitořeznou
hlavu trubku. Jakmile začne závitořezná hlava řezat
závit na trubce, již není zapotřebí vyvíjet žádný tlak na
ruční kolečko pojezdu.
8. Držte ruce pryč od rotující trubky. Ujistěte se, že pojezd
nenarazí do nástroje. Když je závit hotový, otevřete zá-
vitořeznou hlavu. Když jsou řezné matrice zapuštěné,
nespouštějte nástroj ve ZPĚTNÉM chodu.
9. Sundejte nohu z nožního spínače.
10. Přepněte spínač ZPĚT/VYP/VPŘED do polohy VYPNUTO.
11. Otočte ruční kličkou pojezdu, abyste nastavili závi-
tořeznou hlavu za konec trubky. Vyklopte závitořez-
nou hlavu nahoru směrem pryč od obsluhy.
12. Odstraňte trubku z nástroje a zkontrolujte závit. Nepo-
užívejte nástroj k utahování nebo povolování armatur
na závitu.
Řezání závitu na tyčovině/šroubu
Řezání závitu šroubu je stejné jako řezání závitu u trubek. Prů-
měr tyčoviny by neměl přesahovat hlavní průměr závitu.
Při řezání závitů šroubů je nutné použít správné řezné ma-
trice a závitořeznou hlavu. Závity šroubů lze řezat v délce
dle potřeby, je nutné se však ujistit, aby pojezd nenarazil
do nástroje. Pokud jsou zapotřebí dlouhé závity:
1. Na konci trasy pojezdu nechte závitořeznou hlavu za-
vřenou, sundejte nohu z nožního spínače a přepněte
spínač ZPĚT/VYP/VPŘED do polohy VYPNUTO.
2. Otevřete sklíčidlo a posuňte pojezd a opracovávaný
kus na konec nástroje.
3. Opět skličte tyč a pokračujte v řezání závitu.
Řezání levotočivých závitů
Řezání levotočivých závitů je podobné jako postup řezání
pravotočivých závitů. Řezání levotočivých závitů je možné
pouze se závitořezným nástrojem 300 Compact vybave-
ným spínačem ZPĚT/VYP/VPŘED. K řezání levotočivých zá-
vitů jsou zapotřebí levotočivé závitořezné hlavy a matrice.
