Závitořezné hlavy, které používají univerzální řezné ma-
trice na řezání trubek, potřebují jednu sadu matric pro
každou následující řadu velikosti trubek: (⁄”), (¼” a ⁄”),
(½”a ¾”) a(1” až 2”). Matrice NPT/NPSM se musí používat
v závitořezných hlavách NPT a matrice BSPT/BSPP se musí
používat v závitořezných hlavách BSPT – Velikost tyčového
materiálu je u všech označena.
Závitořezné hlavy, které používají Mono matrice nebo ma-
trice na svorníky, vyžadují speciální sadu matric pro kaž-
dou specickou velikost závitu. Vysokorychlostní matrice
se doporučují u nástrojů s rychlostí 52 ot/min.
Viz RIDGID katalog ohledně matric dostupných pro vaši závi-
tořeznou hlavu.
Vždy vytvořte testovací závit, abyste potvrdili správnou ve-
likost závitu po výměně/úpravě matric.
Demontáž/montáž závitořezné hlavy
Zasuňte/vysuňte sloupek závitořezné hlavy do příslušné-
ho otvoru na pojezdu. Při plném zasunutí bude závitoře-
zná hlava zajištěna na místě. Při instalaci lze závitořeznou
hlavu vystředit na sloupku a vyrovnat ji tak s trubkou nebo
ji lze vyklopit směrem nahoru, kde nepřekáží použití řezá-
ku či odhrotovače.
Rychle otevírací závitořezné hlavy
Rychle otevírací závitořezné hlavy zahrnují Model 811A
a 531/532 Bolt. Rychle otevírací závitořezné hlavy se ote-
vírají ručně a zavírají na uživatelem specikovanou délku
závitu.
Vypínací páka
Lišta nastavení
velikosti
Jazýček podložky
Táhlo
Upínací páka (imbusový
šroub u závitořezných
hlav Mono)
Sloupek
Řezné matrice
Otvor pro zajišťovací kolík (levo-
točivé závitořezné hlavy)

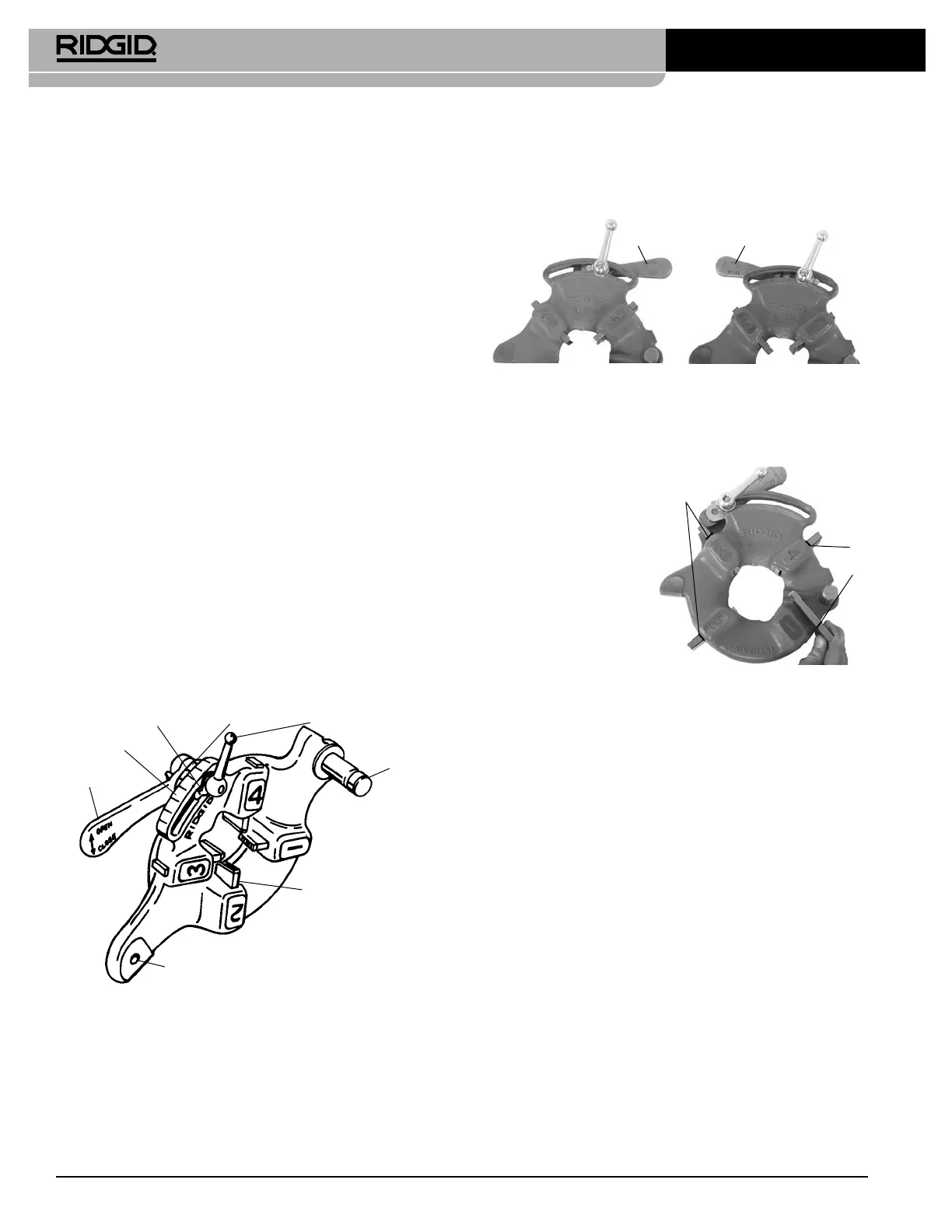

Obrázek6 – Rychle otevírací závitořezná hlava
Vkládání/výměna řezných matric
1. Závitořeznou hlavu položte čísly směřujícími vzhůru.
2.
Posuňte vypínací páku do poloh OTEVŘENO (Obrázek 7).
Vypínací
páka
Vypínací
páka
Otevřeno
Zavřeno
Obrázek7 – Otevřená/zavřená poloha páky
3. Povolte upínací páku (imbusový šroub u závitořezných
hlav Mono) o přibližně tři otáčky.
4.
Zvedněte jazýček
podložky z otvoru v
liště nastavení veli-
kosti. Posuňte pod-
ložku na konec otvo-
ru (Obrázek 8)
.
5.
Vyjměte řezné ma-
trice ze závitořezné
hlavy.
6.
Vložte vhodné řezné
matrice do závitořez-
né hlavy očíslovaným ostřím směrem vzhůru, dokud
není kontrolní ryska vyrovnaná s okrajem závitořezné
hlavy (viz Obrázek 8)
. Čísla na řezných matricích musí
odpovídat číslům na otvorech vzávitořezné hlavě. Řez-
né matrice vždy měňte jako sadu – nekombinujte řez-
né matrice z různých sad.
7. Posuňte indexovou značku táhla tak, aby byla vyrovna-
ná s požadovanou značkou velikosti na liště nastavení
velikosti. Podle potřeby upravte vložení matric, abyste
umožnili jejich pohyb. Jazýček podložky by měl být v
otvoru nalevo.
8. Utáhněte upínací páku (imbusový šroub u závitořez-
ných hlav Mono).
Nastavení velikosti závitu
1. Závitořeznou hlavu nainstalujte podle pokynů k závi-
tořeznému nástroji a posuňte ji do řezací polohy.
2. Povolte upínací páku (imbusový šroub u závitořezných
hlav Mono).
Kontrolní
ryska
Obrázek 8 – Vkládání matric
Kontrolní
ryska
278
300 Compact/1233 závitořezné nástroje
