Narezne glave koje koriste univerzalne noževe trebaju je-
dan set noževa za svaku od sljedećih raspona veličine cijevi:
(⁄”), (¼” i ⁄”), (½” i ¾”) i (1” kroz 2”). NPT/NPSM noževi mora-
ju se koristiti u NPT nareznim glavama a BSPT/BSPP noževi
moraju se koristiti u BSPT nareznim glavama – Veličina je za
svaku naznačena.
Narezne glave koje koriste Mono ili Bolt noževe zahtijevaju
odgovarajući set noževa za svaku pojedinu veličinu navoja.
Narezne glave visoke brzine preporučuju se za uređajeme-
ve s 52 o/min.
Pogledajte RIDGID katalog za dostupne noževe za vašu nare-
znu glavu.
Uvijek napravite test kako biste provjerili veličinu navoja na-
kon promjene/podešavanja noževa.
Demontaža/ugradnja nareznih glava
Umetnite/skinite držač narezne glave na odgovarajuću rupu
na nosaču. Kada je umetnuta do kraja, Narezna glava će ostati
na mjestu. Kada je ugrađena, narezna glava može se okretati
na držaču kako bi se poravnala s cijevi ili se može pomjeriti
kako bi se omogućilo korištenje rezača ili skidača srha.
Brzo-otvarajuće narezne glave
Brzootvarajuće narezne glave uključuju Model 811A i
531/532 Bolt. Brzootvarajuće narezne glave se otvaraju i za-
tvaraju ručno za duljine navoja koje specicira korisnik.
Ručica za
izbacivanje
Veličina šipke
Jezičac podloške
Poveznica
Poluga stezaljke (Šeste-
rokutna matica na
Mono noževima)
Stup
Noževi
Rupa za zabravni trn (Lijeve narezne glave)

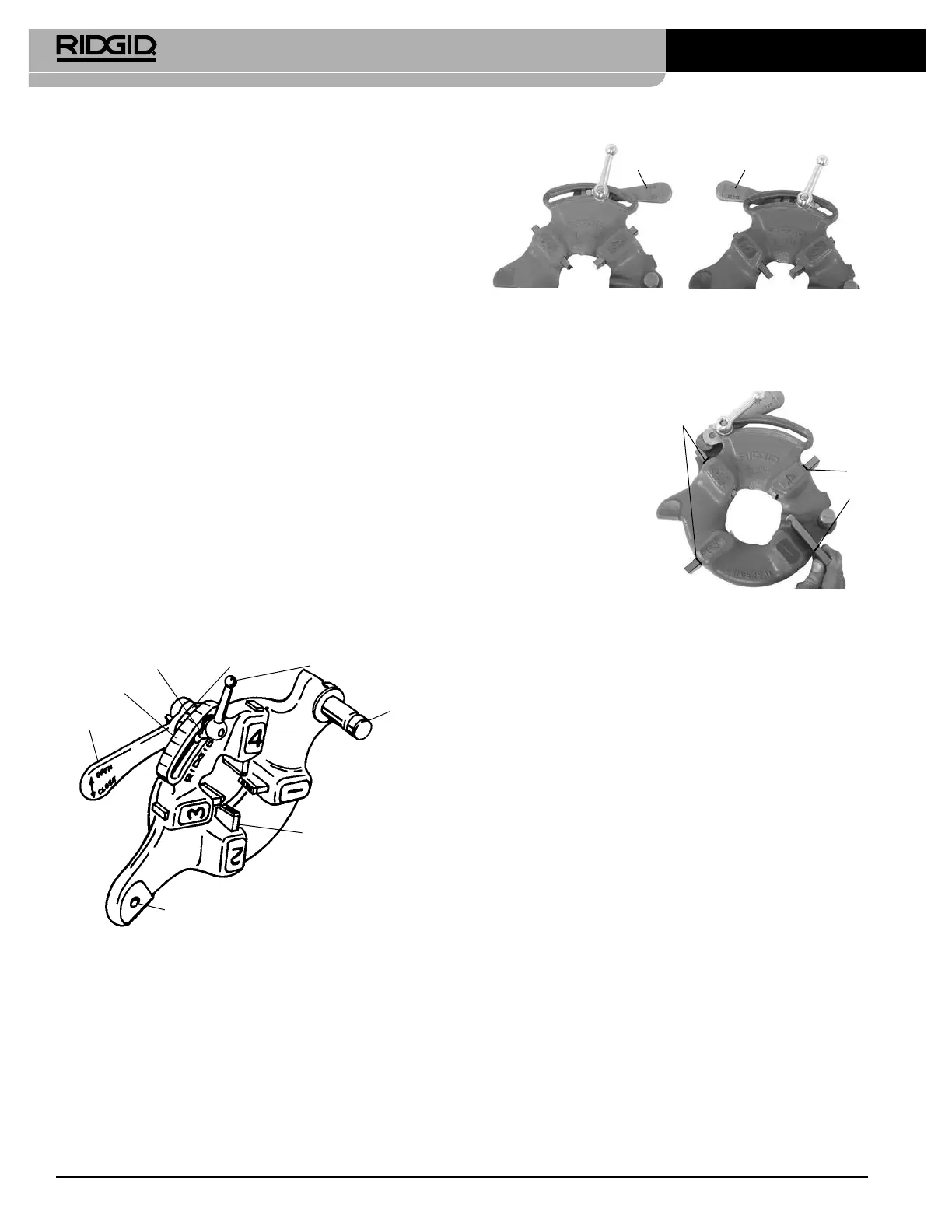

Slika6 – Brzo-otvarajuća narezna glava
Umetanje/promjena noževa
1. Postavite nareznu glavu s brojevima okrenutim prema
gore.
2. Pomjerite polugu u položaj OPEN (Slika7).
Ručica za
izbacivanje
Ručica za
izbacivanje
Otvoreno
Zatvoreno
Slika7 – Otvoren/zatvoren položaj poluge
3.
Otpustite polugu stezaljke (narezne glave sa šesterokut-
nom maticom ili Mono narezne glave) otprilike tri okreta.
4.
Podignite jezičac
podloške iz utora
šipke za veličinu.
Pomaknite podlošku
na kraj utora (Slika8)
.
5. Skinite noževe s na-
rezne glave.
6. Umetnite odgovara-
juće noževe u nare-
znu glavu, rub ozna-
čen brojem okrenut
prema gore dok se crta pokazivača ne osvijetli s rubom
narezne glave (Pogledajte Sliku8)
. Brojevi na noževima
se moraju poklapati s onima na otvorima nareznih gla-
va. Noževe uvijek mijenjajte u setovima – nemojte mi-
jenjate i noževe iz različitih setova.
7.
Pomjerite oznaku indeksa kako bi se poravnala sa želje-
nom oznakom veličine na šipki za veličinu. Podesite ume-
tanje noža kako je potrebno, da bi se omogućilo pomica-
nje. Jezičac podloške bi trebao biti u utoru s lijeve strane.
8. Zategnite polugu stezaljke (narezne glave sa šestero-
kutnom maticom ili Mono narezne glave).
Podešavanje veličine navoja
1. Ugradite nareznu glavu prema uputama za uređaj za
narezivanje i pomjerite nareznu glavu u položaj za na-
rezivanje.
2. Otpustite polugu stezaljke (narezne glave sa šestero-
kutnom maticom ili Mono narezne glave).
Linija po-
kazivača
Slika8 – Umetanje kalupa
Linija po-
kazivača
390
300 Compact/1233 uređaji za narezivanje
