Vakiovarusteet
Katso RIDGID-luettelo, jossa on annettu lisätietoja kyseisen
koneen luettelonumeron mukana toimitetuista lisävarus-
teista.
Kierteityskoneen sarjanumerokilpi sijaitsee alustan päässä
tai takana. Viimeiset 4 numeroa ilmaisevat valmistuskuu-
kauden ja -vuoden (06 = kesäkuu, 14 = 2014).

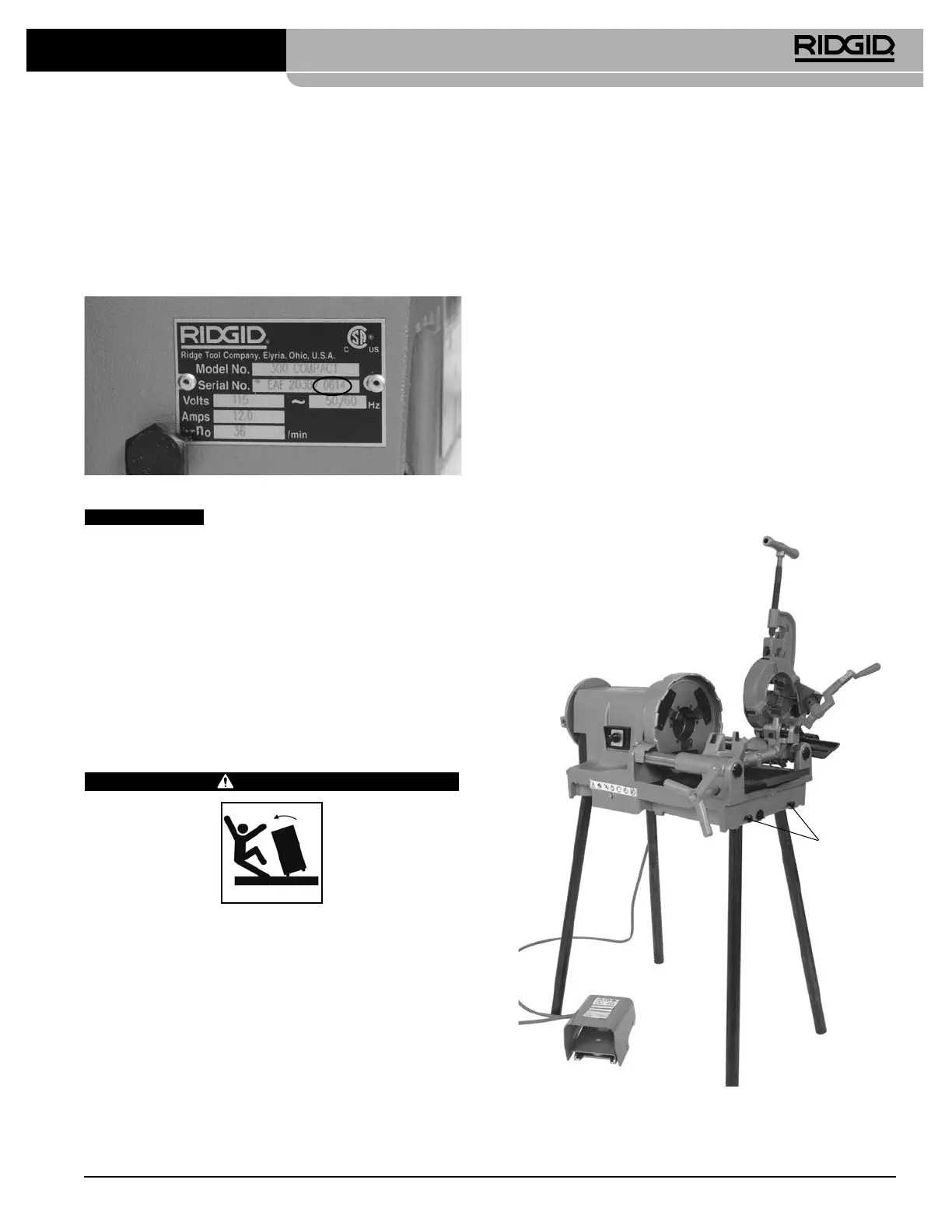

Kuva 3 – Koneen sarjanumero
HUOMAUTUS
Oikeiden materiaalien sekä asennus-,
liittämis- ja muotoilumenetelmien valinta on järjestelmän
suunnittelijan ja/tai asentajan vastuulla. Väärien materiaa-
lien ja menetelmien valinta voi aiheuttaa järjestelmävian.
Ruostumaton teräs ja muut korroosiota kestävät mate-
riaalit voivat kontaminoitua asennuksen, liittämisen ja
muotoilun aikana. Tällainen kontaminaatio saattaa aiheut-
taa korroosiota ja ennenaikaisen rikkoutumisen. Kyseisiin
käyttöolosuhteisiin, mukaan lukien kemialliset ja lämpö-
olosuhteet, tarkoitetut materiaalit ja menetelmät on arvi-
oitava huolellisesti ennen asennusta.
Laitteen kokoonpano
VAROITUS
Vakavan henkilövahingon vaaran pienentämiseksi
käytön aikana näitä oikeaoppista asennusta koske-
via ohjeita tulee noudattaa.
Jos kierteityskonetta ei asenneta vakaalle jalustalle
tai pöydälle, seurauksena voi olla kaatuminen ja va-
kava henkilövahinko.
REV/OFF/FWD-kytkimen on oltava OFF-asennossa ja
kone on irrotettava pistorasiasta ennen asennusta.
Käytä oikeita nostotekniikoita. RIDGID 300 Compact
painaa 141 lb (64 kg) ja 1233 painaa 165 lb (75 kg).
Asentaminen jalustoille
Kierteityskoneet voidaan asentaa erilaisille RIDGID-kiertei-
tyskonejalustoille. Katso jalustojen tiedot RIDGID-luette-
losta ja asennusohjeet Jalustan ohjevihkosta.
Asentaminen pöydälle
Koneet voidaan asentaa tasaiselle ja tukevalle pöydälle.
Käytä pöydälle asennuksessa neljää ¼” - 20 UNC -pulttia
koneen alustan jokaisessa kulmassa olevassa reiässä. Rei-
käväli alustassa on 12.25” × 18” (311mm x 457mm). Kiristä
kunnolla.
Asentaminen putkijaloille
Koneille voidaan käyttää jalustana neljää samanmittaista
1” (25mm) putkea. 33” (0,84m) pituuteen katkaistut put-
ket sijoittavat koneen kiskot noin 36” (0,91m) korkeudelle
maanpinnasta. Työnnä putket kunnolla putkille tarkoitet-
tuihin istukoihin, jotka ovat alustan kulmissa sen alasivulla.
Kiinnitä neljällä toimitetulla 10 mm kuusiopultilla alustan
läpi. Katso kuva4.
Kiinnitä jalat
kuusiopul-
teilla
Kuva 4 – Putkijalkoihin asennettu kierteityskone
300 Compact/1233 Kierteityskoneet
233

RIDGID 300-Compact/1233 Specifications

General

Model	300-Compact/1233
Power Source	Electric
Motor Power	1/2 HP
Amperage	7.5A
Frequency	60 Hz
