62
Roscadora compacta 300 y roscadora 1233
Máquina compacta 300: Use una pistola de engrase
para colocar grasa de litio EP (presión extrema) a través
de los acoplamientos de engrase en los puntos de lubri-
cación.
Máquina 1233: Llene los puntos de lubricación con
aceite lubricante. Presione la esfera en el punto de lubri-
cación para permitir que el lubricante llegue a los co -
jinetes.

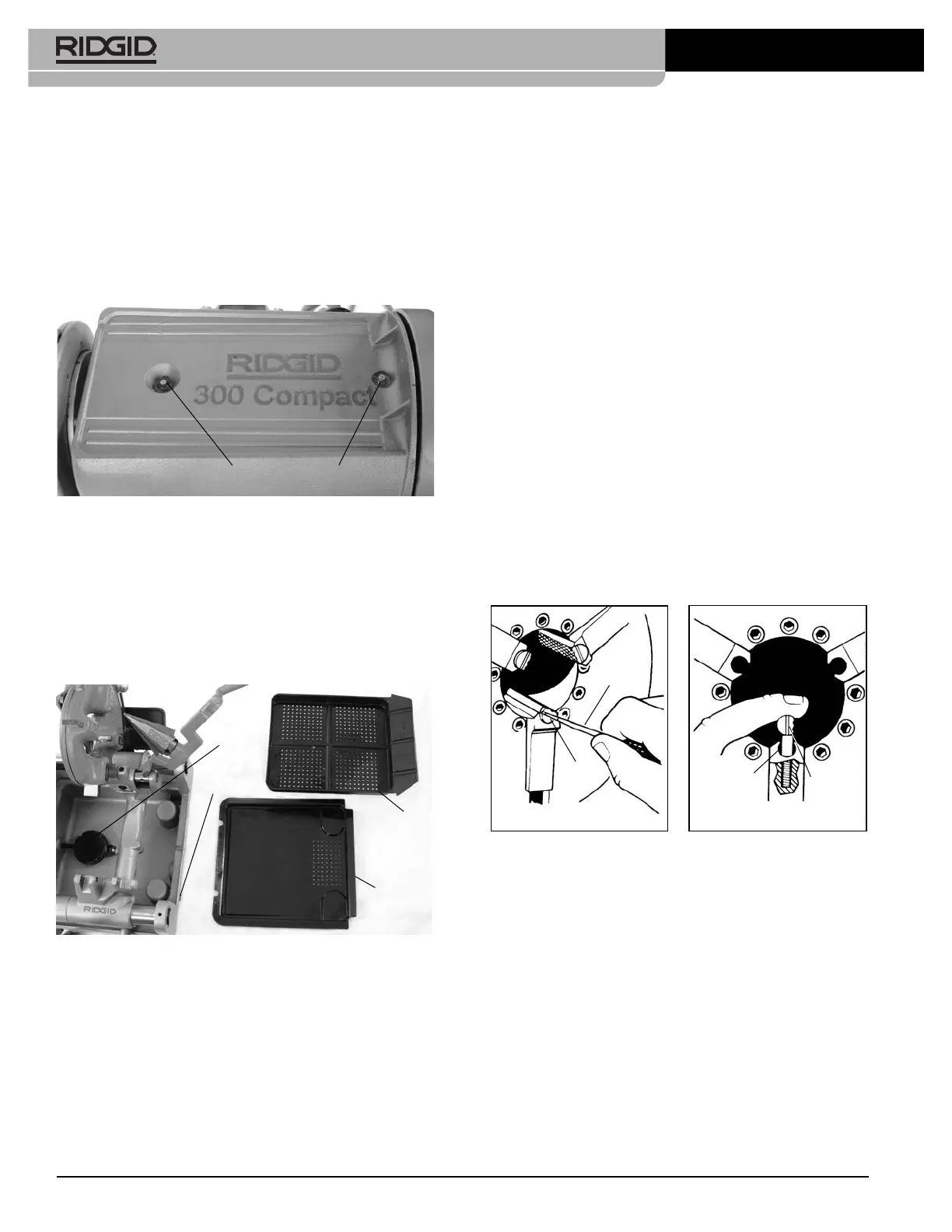

Figura 29 – Puntos de lubricación
Mantención del sistema de aceite
El filtro de malla debe mantenerse limpio para que el
aceite fluya correctamente. El filtro de malla está ubicado
al fondo del depósito de aceite. Afloje el tornillo que une
el filtro a la base, separe el filtro de la manguera de
aceite y limpie el filtro. No haga funcionar la máquina si no
tiene colocado el filtro de malla.
Figura 30 – Montaje del filtro de malla
Cambie el aceite de corte cuando esté sucio o contami-
nado. Para drenar el aceite, coloque un recipiente deba-
jo del tapón del drenaje en el extremo del depósito y
quite el tapón. Cumpla con todas las leyes y reglamentos
locales para eliminar el aceite. Quite el material acumulado
al fondo del depósito. Use aceite de corte RIDGID para
obtener roscas de calidad y para prolongar la vida útil de
las terrajas. Vea la sección Especificaciones para deter-
minar el volumen del depósito de aceite.
La bomba de aceite es autocebante si el sistema está
limpio. Si no puede cebarse, indica que la bomba está
desgastada y debe someterse a servicio. No intente
cebar la bomba.
Cambio de la rueda de corte
Si la rueda de corte está rota o embotada, empuje el
pasador de la rueda de corte fuera del marco y determine
si la rueda de corte está desgastada. Reemplace el
pasador si hay desgaste e instale una nueva rueda de
corte (vea el catálogo). Lubrique el pasador con un
aceite lubricante liviano.
Cambio de las piezas de inserción de la
mordaza
Si las piezas de inserción de la mordaza están desgas-
tadas y no agarran el tubo, debe reemplazarlas.
1. Coloque un destornillador en la ranura de la pieza y
gire 90 grados a izquierda o a derecha. Quite la
pieza de inserción (Figura 31).
2. Coloque la pieza de inserción de lado sobre el
pasador de bloqueo y presione hacia abajo a fondo
(Figura 31).
Figura 31 – Cambio de las piezas de inserción de la
mordaza
3. Presione la pieza de inserción firmemente hacia
abajo. Con el destornillador, gire la pieza para que los
dientes estén orientados hacia arriba.
Cambio de las escobillas de carbón
Revise las escobillas de carbón cada 6 meses. Cámbielas
cuando estén desgastadas y tengan una altura de menos
de ½" (12 mm).
1. Desenchufe la máquina del tomacorriente.
2. Afloje los dos tornillos de la tapa del motor y quite la
tapa del motor en la parte trasera de la máquina.
Extracción
Colocación
Destornillador
Pieza de
inserción
Pasador de
bloqueo
Dientes
PRESIONE
HACIA ABAJO
➔
Puntos de lubricación
Filtro de
malla
Bandeja
de virutas
Revestimiento
de la bandeja
colectora
de aceite
Drenaje
del aceite
