• Ne jamais mettre les mains dans le mandrin avant
ou le mandrin de centrage de la machine. Cela
augmenterait les risques d’enchevêtrement.
• Avant d’utiliser cet appareil, et afin de limiter les
risques d’accident grave, familiarisez-vous avec
les consignes d’utilisation et de sécurité applica-
bles à l’ensemble du matériel et des matériaux
utilisés.
Au besoin, une déclaration de conformité CE (formu-
laire № 890-011-320.10) accompagnera cette notice.
En cas de questions concernant ce produit RIDGID
®
veuillez :
– Consulter le distributeur RIDGID le plus proche ;
– Visiter le site www.RIDGID.com afin de localiser le
représentant RIDGID le plus proche ;
– Consulter les services techniques Ridge Tool par mail
adressé à rtctechservices@emerson.com, voire, à
partir des Etats-Unis ou du Canada, en composant le
(800) 519-3456.
Description, fiche technique et
équipements de base
Description
Les fileteuses RIDGID
®
300 Compact et 1233 sont des
machines à moteur électrique qui assurent le centrage,
maintien et rotation des tuyaux, conduits et ronds pleins
pendant leur coupe, alésage et filetage. Leurs filières se
montent sur une variété de têtes de filière disponibles.
Leur système de lubrification à débit réglable assure la dis-
persion d’huile de coupe appropriée lors de l’opération de
filetage.
Equipées des accessoires appropriés, les fileteuses
RIDGID
®
300 Compact et 1233 peuvent servir au file-
tage ou rainurage des tuyaux, raccords et manchons de
2¼" à 4" de diamètre.

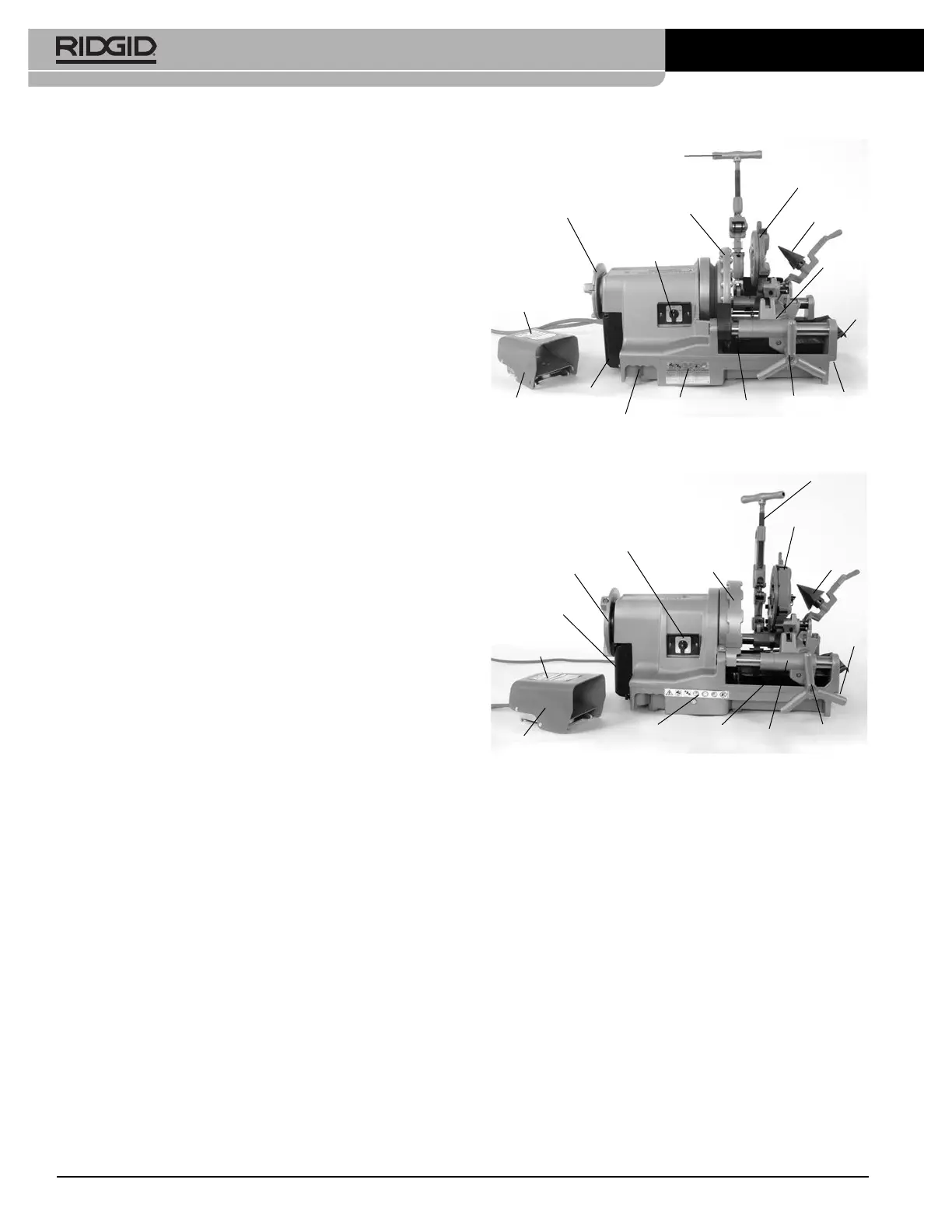

Figure 1 – Fileteuse 300 Compact
Figure 2 – Fileteuse 1233
Equipements de base
Reportez-vous au catalogue RIDGID pour les détails
concernant les équipements fournis avec chaque ré -
férence de machine particulière.
La plaque signalétique de la fileteuse se trouve en bout ou
sur le dos de son embase (au droit du cordon d’alimen-
tation). Les quatre derniers chiffres représente le mois et
l’année de sa fabrication (06 = juin, 14 = 2014).
26
Fileteuses 300 Compact et 1233
Dispositif
de centrage
arrière
INTERRUPTEUR
(2/0/1)
REV/OFF/FWD
Carter
moteur
Poignée
Tiroir à
copeaux
Volant du
mandrin
Volant du
chariot
Poignée
avant
Tête de filière à
ouverture rapide
Coupe-tubes
Alésoir
Dispositif
de centrage
arrière
INTERRUPTEUR
(2/0/1)
REV/OFF/FWD
Avertissement
Tête de
filière
Tiroir à
copeaux
Volant du
mandrin
Volant du
chariot
Alésoir
n° 743
Coupe-tubes
n° 763
Avertissement
Avertissement
Pédale de
commande
Vidange
Chariot
Avertissement
Pédale de
commande
Vidange
Carter
moteur
Chariot

RIDGID 300-Compact/1233 Specifications

General

Model	300-Compact/1233
Power Source	Electric
Motor Power	1/2 HP
Amperage	7.5A
Frequency	60 Hz
