Navojni rezalniki, ki uporabljajo univerzalne rezalne nastav-
ke za cevi, zahtevajo en set rezalnih nastavkov za vsakega
od naslednjih obsegov velikosti cevi: (⁄”), (¼” in ⁄”), (½”
in ¾”) in (1” do 2”). NPT/NPSM rezalni nastavki morajo biti
uporabljeni z NPT navojnimi rezalniki in BSPT/BSPP rezalni
nastavki morajo biti uporabljeni z BSPT navojnimi rezalniki
– Za vsakega je označena velikost palice.
Navojni rezalniki, ki uporabljajo mono ali vijačne rezalne na-
stavke zahtevajo namenski set rezalnih nastavkov za vsako
določeno velikost navoja. Rezalni nastavki za visoke hitrosti
so priporočeni za uporabo na napravah z 52obr./min.
Glejte katalog RIDGID za rezalne nastavke, ki so na voljo za vaš
navojni rezalnik.
Vedno vrežite testni navoj, da potrdite ustrezno velikost na-
voja po spremenjenih/nastavljenih rezalnih nastavkih.
Montaža/demontaža navojnega rezalnika
Vstavite/odstranite navojni rezalnik v ustrezno luknjo v
nosilcu. Ko je popolnoma vstavljen, bo navojni rezalnik
zadržan na mestu. Ob namestitvi se lahko navojni rezalnik
prepogne na mesto, da je poravnan s cevjo ali se ga lahko
zavihti navzgor in iz poti, da omogočite uporabo rezila ali
povrtalnika.
Hitroodpirajoče glave navojnega rezalnika
Hitro odpiranje navojnega rezalnika vključuje model 811A
in vijak 531/532. Hitro odpiranje in zapiranje navojnih re-
zalnikov poteka ročno glede na dolžino navoja, ki jo določi
uporabnik.
Izvržna ročica
Velikost palice
Jezik pralca
Povezava
Spojka ročice (Šestrobna
matica na mono
rezalnem nastavku)
Pošta
Rezalni nastavki
Luknja za zaklepni zatič (LR navojni rezalniki)

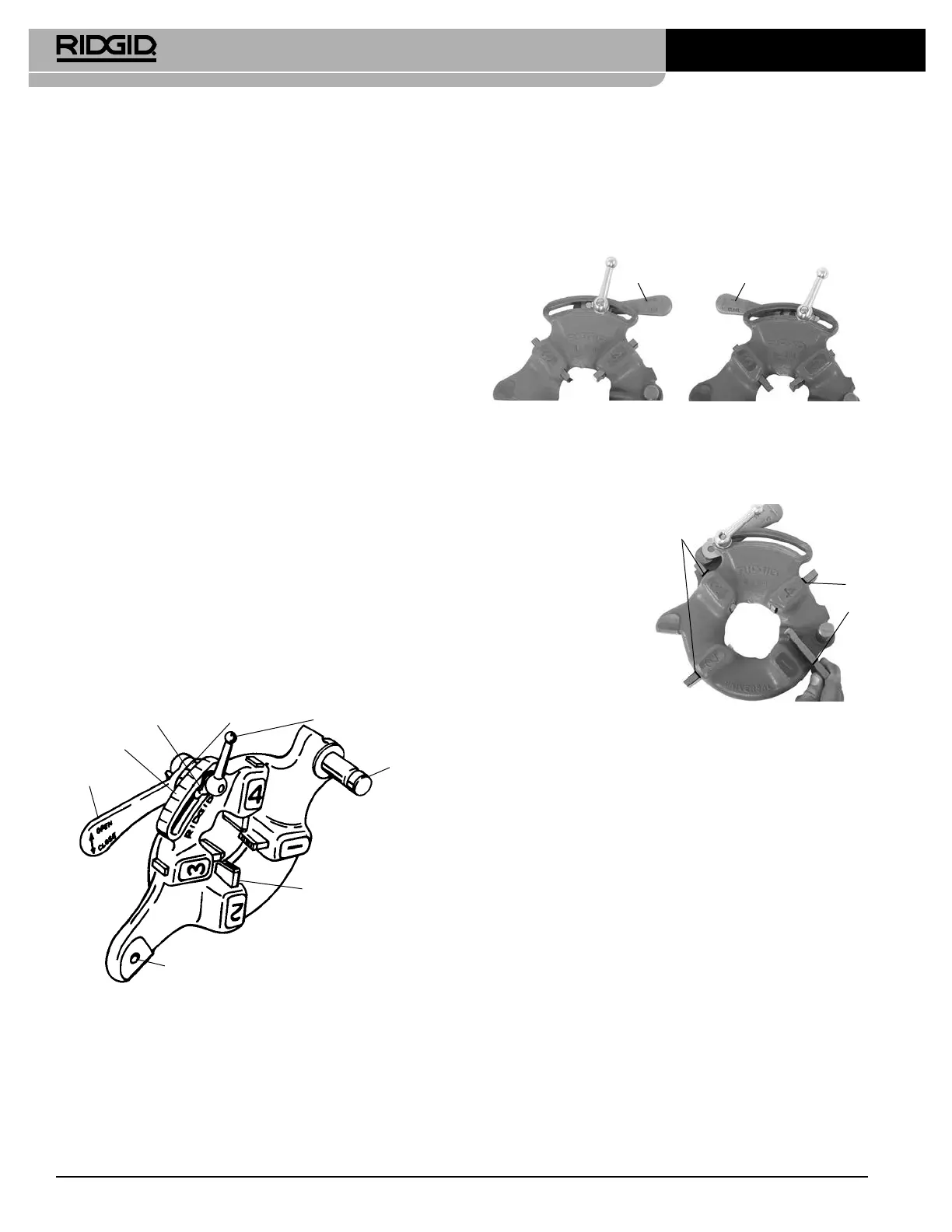

Slika6 – Hitroodpirajoča glava navojnega rezalnika
Vstavljanje/menjava rezalnih nastavkov
1. Namestite navojni rezalnik s številkami obrnjenimi nav-
zgor.
2. Premikajte se s celotno ročico do položaja ODPRTO
(OPEN) (Slika7).
Izvržna
ročica
Izvržna ročica
Odprto
Zaprto
Slika7 – Odprt/zaprt položaj ročice
3. Popustite ročko objemke (Šestrobna matica na mono
navojnem rezalniku) približno tri obrate.
4. Dvignite jezik pral-
ca iz reže v stranski
vrstici. Premaknite
pralec do konca reže
(Slika8)
.
5. Odstranite rezalne
nastavke iz navojne-
ga rezalnika.
6. Vstavite ustrezne re-
zalne nastavke v na-
vojni rezalnik, ošte-
vilčen rob navzgor dokler vrstica indikatorja ni osvetljena
z robom navojnega rezalnika (glejte Sliko8)
. Številke na
rezalnih nastavkih se morajo ujemati s številkami na re-
žah rezalne glave. Vedno zamenjajte rezalne nastavke kot
komplete – ne mešajte rezalnih nastavkov iz različnih se-
tov.
7. Premaknite oznako indeksa povezave, da poravnate z
želeno oznako velikosti na vrstici velikosti. Po potrebi
nastavite nastavke, da omogočite gibanje. Jezik pralca
bi moral biti v reži na levi.
8. Privijte ročko spojke (Šestrobna matica na mono navoj-
nem rezalniku).
Nastavljanje velikosti navoja
1. Namestite navojni rezalnik po navodilih naprave za re-
zanje navojev in premaknite navojni rezalnik v položaj
za rezanje navojev.
2. Popustite ročko spojke (Šestrobna matica na mono na-
vojnem rezalniku).
Linija
indikatorja
Slika8 – Vstavljanje rezalnih nastavkov
Linija
indikatorja
412
