RIDGID 300-Compact/1233 User Manual

Řezání
1. Otevřete řezačku otočením šroubu přísuvu proti smě-
ru hodinových ručiček. Spusťte řezačku na trubku do
polohy řezání. Pomocí ruční kličky pojezdu posuňte
řezačku nad oblast řezání a vyrovnejte dělicí kolečko
se značkou na trubce. Řezání závitovaných nebo po-
škozených částí trubky může poškodit dělicí kolečko.
2. Utáhněte ruční kličku šroubu přísuvu, aby se dělicí
kolečko pevně přitisklo k trubce, zatímco držíte dělicí
kolečko vyrovnané se značkou na trubce.
3. Přepněte spínač ZPĚT/VYP/VPŘED do polohy VPŘED.
4. Oběma rukama uchopte držadlo přísuvu řezačky
trubek.
5. Sešlápněte nožní spínač.
6. Utáhněte kličku šroubu přísuvu o půl otáčky na rotaci
trubky, dokud není trubka oddělena. Agresivnější uta-
hování kličky snižuje životnost dělicího kolečka a zvy-
šuje tvorbu otřepení na trubce. Nepodepírejte trubku
rukou. Nechte, ať odříznutý kus podepírá pojezd závi-
tořezného nástroje a podpěra trubky.

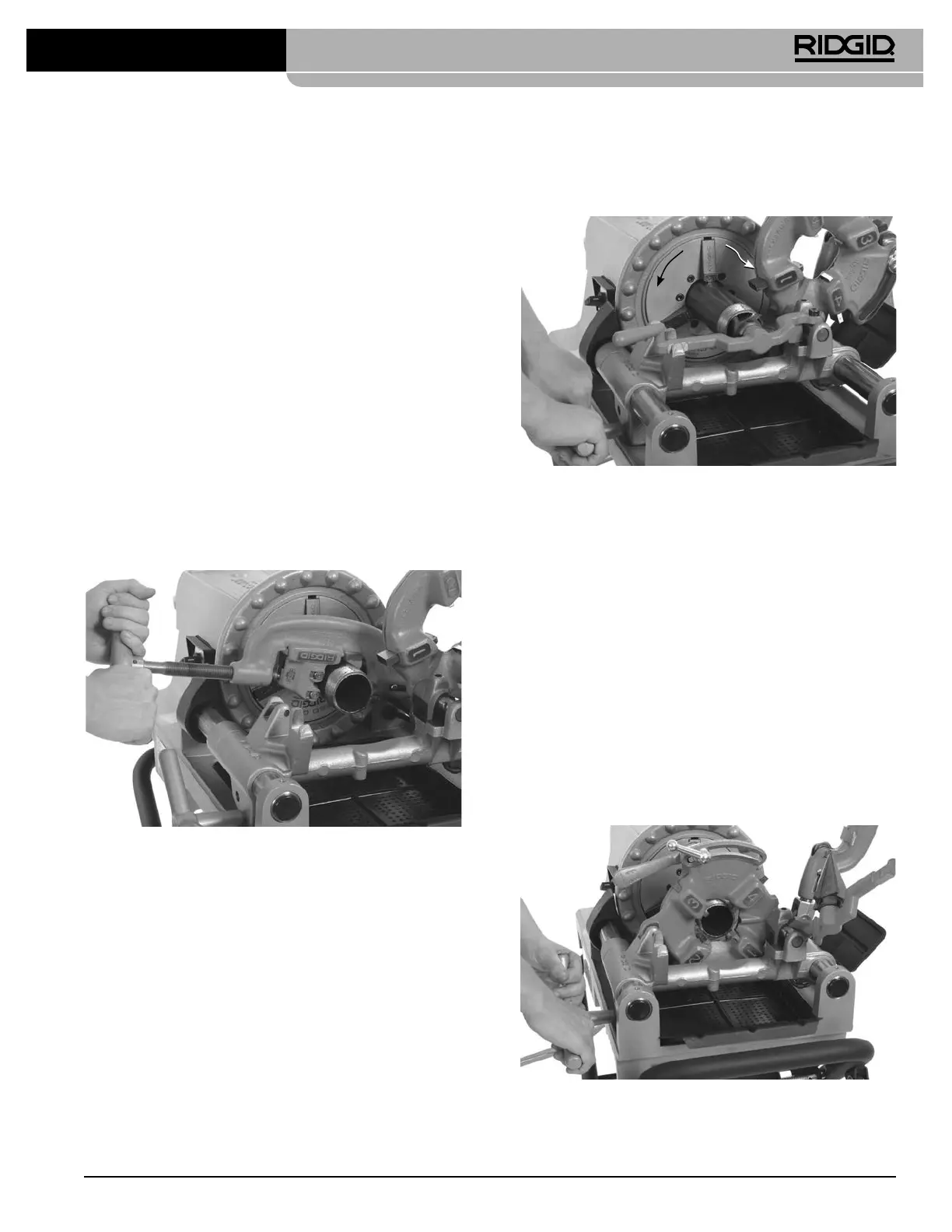

Obrázek22 – Řezání trubky pomocí řezačky
7. Sundejte nohu z nožního spínače.
8. Přepněte spínač ZPĚT/VYP/VPŘED do polohy VYPNUTO.
9. Vyklopte řezačku nahoru směrem pryč od obsluhy.
Odhrotování
1. Odhrotovač nastavte do odhrotovací polohy. Ujistěte
se, že je trubka řádně zajištěná a nemůže se během
chodu pohybovat.
2. Přepněte spínač ZPĚT/VYP/VPŘED do polohy VPŘED.
3. Oběma rukama uchopte ruční kličku pojezdu.
4. Sešlápněte nožní spínač.
5. Otočte ruční kličkou pojezdu, abyste odhrotovač na-
stavili na konec trubky. Lehce zatlačte na ruční koleč-
ko, abyste nasunuli odhrotovač do trubky a dle potře-
by odstranili otřepení.
VPŘED (1) ZPĚT (2)ZPĚT (2)
Obrázek23 – Odhrotování trubky pomocí odhrotovače,
strojní rotace
6. Sundejte nohu z nožního spínače.
7. Přepněte spínač ZPĚT/VYP/VPŘED do polohy VYPNU-
TO.
8. Vyklopte odhrotovač nahoru směrem od obsluhy.
Řezání závitu na trubce
Vzhledem k rozdílným vlastnostem trubek by se před prv-
ním řezáním závitu dne nebo při změně velkosti trubky,
rozvrhu nebo materiálu mělo vždy provést zkušební vy-
tvoření závitu.
1. Spusťte závitořeznou hlavu do řezací polohy. Ujistěte
se, že máte správné řezací matrice pro opracovávanou
trubku a že jsou správně nastaveny. Pro více informací
o výměně a seřízení řezných matric viz část „Nastavení
a použití závitořezné hlavy“
.
Obrázek24 – Řezání závitu trubky (je zobrazena rych-
le otevírací závitořezná hlava 811-A)
300 Compact/1233 závitořezné nástroje
283
