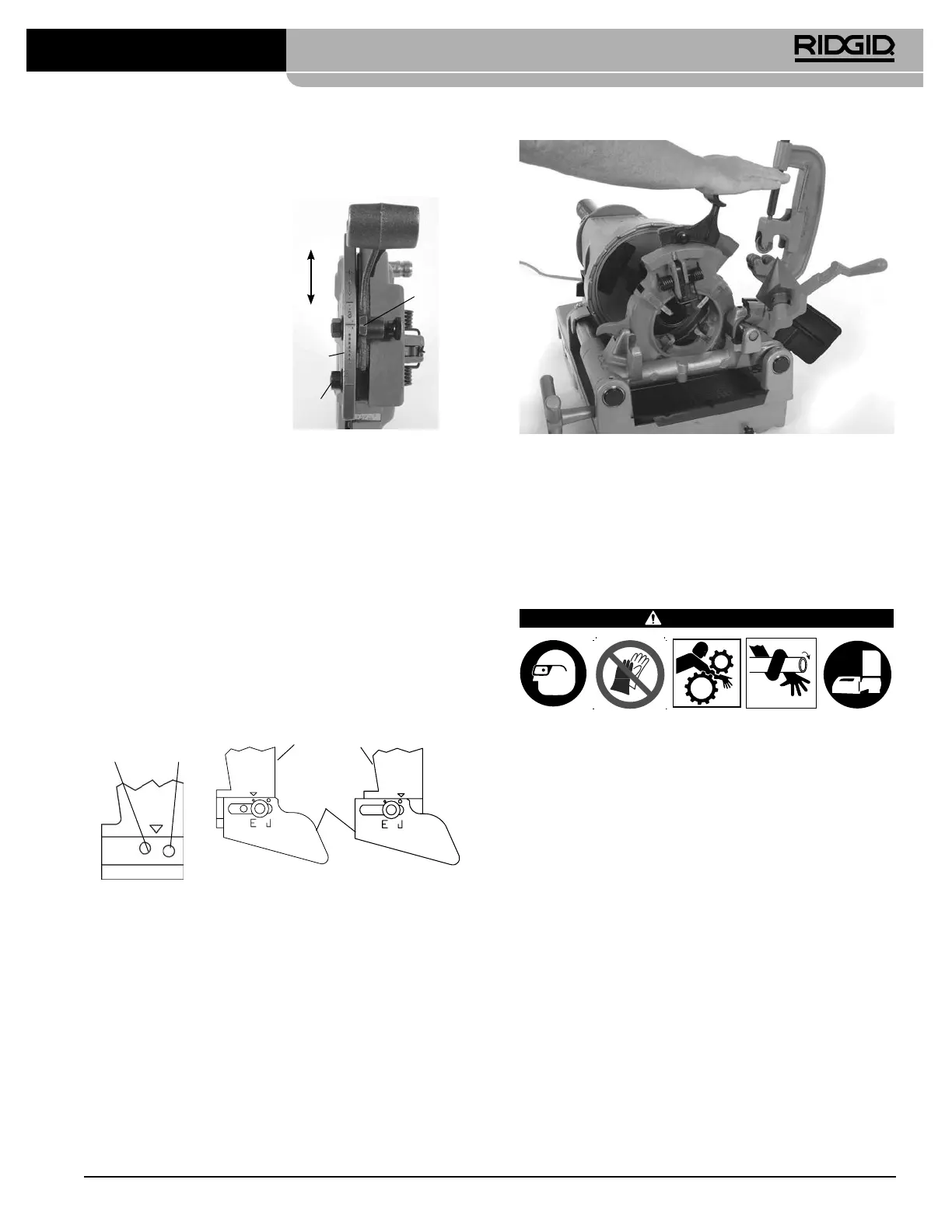

Nastavljanje velikosti navoja
1. Popustite nastavitveno matico za želeno velikost cevi.
2.
Ob nastavljanju novih rezal-
nih nastavkov začnite z na-
stavljanjem vrstice drsnega
indeksa poravnane z oznako
velikosti na vrstici velikosti.
3. Če je potrebno velikost
navoja nastaviti, nastavite
indeksno povezavo izven
oznake na vrstici velikosti v
smeri + (večji premer navo-
ja, manj obratov pri name-
ščanju) ali v smeri - (manjši
premer navoja, več obratov
pri nameščanju), kot je pri-
kazano na vrstici velikosti.
4. Privijte nastavitveno matico.
Nastavljanje dolžine navoja
1. Opustite vijak na sprožilcu na dnu.
2. Za kratke navoje, premaknite spodnji sprožilec proti
vretenu naprave. Za dolge navoje ga premaknite vstran
od vretena (glejte Slika18 – prikazane tovarniške nasta-
vitve). Dolgi navoji so običajno bolj priljubljeni na Dalj-
nem vzhodu, kratki navoji pa v Evropi. Nastavite, kot
želite.
3. Ponovno privijte vijak.
Za dolge
navoje
Za kratke
navoje
Lokacija vrhnje luknje
sprožilca
Kratki navoji Dolgi navoji
Prožilo na vrhu
Prožilo
na dnu
Slika 18 – Nastavljanje velikosti navoja
Priprava rezalne glave za navoj
Znižajte navojni rezalnik v položaj za rezanje navojev. Trdno
potisnite nastavitveni drsnik, da nastavite/zaprete navojni
rezalnik (Slika19)
.
Slika19 – Zapiranje odtegnjenega navojnega
rezalnika
Odpiranje navojnega rezalnika na koncu navoja
Sprožilec navojnega rezalnika bo v stiku s koncem cevi, kar
povzroči, da se navojni rezalnik samodejno odpre.
Navodila za uporabo
OPOZORILO
Ne nosite rokavic ali ohlapnih oblačil. Rokavi in jo-
piči naj bodo zapeti. Ohlapna oblačila se lahko za-
pletejo med vrteče se dele in povzročijo poškodbe
zaradi zmečkanja ter udarca.
Držite roke vstran od vrteče cevi in delov. Pred bri-
sanjem navojev ali privijanjem nastavkov napravo
ustavite. Ne segajte preko naprave ali cevi. Za pre-
prečitev poškodb zaradi zapletanja, trkov ali udar-
cev omogočite napravi, da se popolnoma ustavi
preden se dotaknete cevi ali glave naprave.
Ne uporabljajte te naprave za privijanje ali odvija-
nje nastavkov. To lahko povzroči poškodbe s trkom
ali udarcem.
Naprave za rezanje navojev ne uporabljajte brez
ustrezno delujoče stopalke. Nikoli ne blokirajte
stopalke, ko je vklopljena, tako da ne bi mogla
kontrolirati delovanja naprave za rezanje navojev.
Stopalka omogoča boljši nadzor, saj lahko motor
naprave izklopite tako, da odmaknete nogo. Če pri-
de do zapletanja in je motor še vedno vključen, vas
bo potegnilo v napravo. Navor te naprave je visok,
zato lahko povzroči, da se ujeta oblačila zategnejo
okrog vaše roke ali drugih delov telesa z zadostno
silo, da lahko povzroči stisnjenje, zlom kosti, udarce
ali druge poškodbe.
Slika 17 – Nastavljanje
velikosti navoja
Velikost
palice
Indeksna
linija
nasta-
vljanja
drsnika
Nastavljiva
matica
+
-
300 Compact/1233 Naprava za rezanje navojev
415
