8. Se o tubo se prolongar além da bandeja de lascas na
parte frontal da máquina ou mais do que 2’ (0,6m) para
fora da traseira da máquina, utilize suportes de tubo
para apoiar o tubo e evitar que o tubo e a máquina de
roscar inclinem ou caiam. Coloque os suportes do tubo
com mandris da máquina, aproximadamente ⁄ de dis-
tância a partir da extremidade do tubo para a máqui-
na. Um tubo mais longo pode precisar de mais do que
um suporte de tubo. Utilize apenas suportes de tubo
concebidos para este m. Suportes de tubo incorretos
ou suportar o tubo de forma incorreta pode causar feri-
mentos pela inclinação ou emaranhamento.
9. Restrinja o acesso ou monte as proteções ou barricadas
para criar um mínimo de 3’ (1m) de espaço à volta da
máquina de roscar e do tubo. Isto ajuda a evitar que não
operadores entrem em contacto com a máquina ou com
o tubo e reduz o risco de inclinação ou emaranhamento.
10. Posicione o interruptor de pedal conforme mostrado
na Figura21 para permitir uma posição de funciona-
mento adequada.
11. Verique o nível de Óleo de Corte RIDGID. Retire a ban-
deja de lascas e o revestimento do cárter do óleo; veri-
que se o conjunto do ltro está completamente imerso
no óleo.Consulte Manutenção do Sistema de Óleo. Se a
máquina estiver equipada com uma bandeja coletora,
certique-se de que está devidamente colocada direta-
mente por baixo do óleo que pinga da cabeça de roscar
para a bandeja de lascas (consulte a Figura5)
.
12. Com o interruptor REV/OFF/FWD (sentido inverso/des-
ligado/para a frente) na posição OFF (desligado) colo-
que o cabo de alimentação num caminho desobstru-
ído. Com as mãos secas, ligue o cabo de alimentação
na tomada com ligação à terra adequada. Mantenha
todas as ligações elétricas secas e afastadas do chão. Se
o cabo de alimentação não tiver o comprimento su-
ciente, utilize uma extensão que:
• Esteja em bom estado.
• Tenha uma tomada de três espigões, como na Máqui-
na de Roscar.
• Tenha classicação para uso no exterior e contenha a
indicação W ou W-A na designação do cabo (ou seja,
SOW).
• Tenha dimensão suciente de cabo. Para cabos de ex-
tensão com até 50’ (15,2 m) de comprimento, utilize
14AWG (2,5mm
) ou mais pesado. Para cabos de ex-
tensão com até 50’-100’ (15,2m - 30,5m) utilize 12AWG
(2,5mm
) ou mais pesado.
13. Verique o funcionamento correto da máquina de ros-
car. Com as mãos livres:
• Desloque o interruptor REV/OFF/FWD (sentido inver-
so/desligado/para a frente) para a posição FWD (paraa
frente). Pressione e liberte o interruptor de pedal.
Omandril deve rodar no sentido anti-horário quando
visto da extremidade da guia (consulte Figura23.) Repe-
tir para a posição REV – o mandril deve rodar no senti-
do horário. Se a máquina de roscar não rodar na dire-
ção correta ou se o interruptor de pedal não controlar
a operação da máquina, não utilize a máquina até que
esta tenha sido reparada.
• Pressione e mantenha pressionado o interruptor de
pedal. Inspecione as partes móveis procurando peças
desalinhadas, presas, ruídos estranhos ou qualquer ou-
tra condição anormal. Retire o pé do interruptor de pe-
dal. Se detetar condições anormais, não use a máquina
até que esta tenha sido reparada
• Coloque a cabeça de roscar na posição de utilização.
Pressione e mantenha pressionado o interruptor de pe-
dal. Verique o óleo através da cabeça de roscar. Retire
o pé do interruptor de pedal. O uxo de óleo pode ser
ajustado com a válvula de controlo na guia (Figura5). A
rotação no sentido horário diminui o uxo e no sentido
anti-horário aumenta o uxo. Não ajuste enquanto a
máquina estiver em funcionamento.
+
-

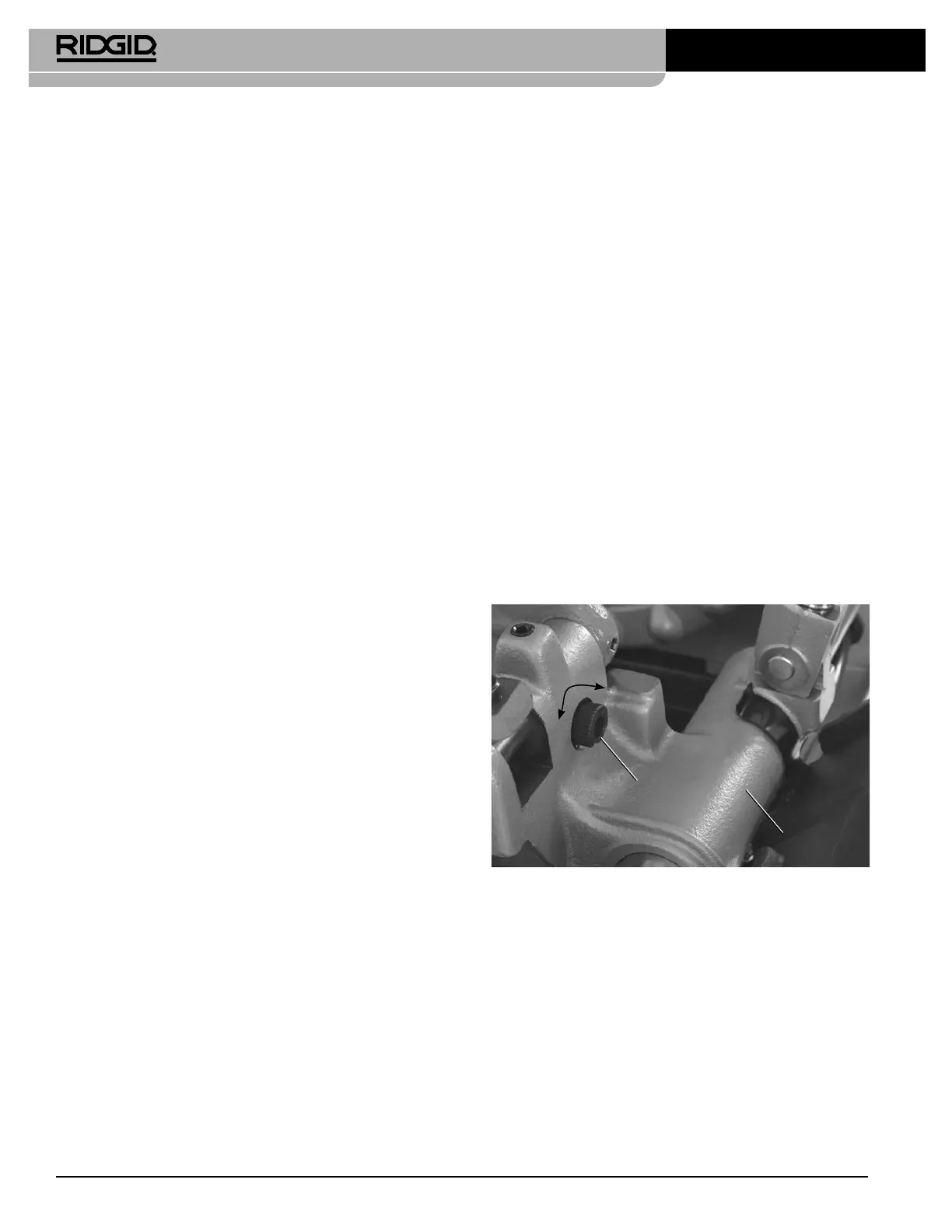

Bandeja
coletora
Válvula de
Controlo
Válvula de
Controlo
Figura5 – Ajustar o Fluxo de Óleo
14. Desloque o interruptor REV/OFF/FWD (sentido inverso/
desligado/para a frente) para a posição OFF (desligado),
e com as mãos secas, desligue a cha da máquina.
Preparação e Utilização da Cabeça
de Roscar
As Máquinas de Roscar 300 Compact e 1233 podem utilizar-
se com uma variedade de Cabeças de Roscar RIDGID para
cortar tubos e roscas de parafuso. A informação está incluída
aqui para Cabeças de Roscar de Abertura Rápida, Auto-aber-
tura e Auto-abertura de Retorno (apenas 1233). Consulte o
catálogo RIDGID
para outras cabeças de roscar disponíveis.
146
Máquinas de Roscar 300 Compact/1233

RIDGID 300-Compact/1233 Specifications

General

Model	300-Compact/1233
Power Source	Electric
Motor Power	1/2 HP
Amperage	7.5A
Frequency	60 Hz
