Lato anteriore
Lato posteriore
Manopola del
regolatore
Dispositivo scorre-
vole del regolatore
Grilletto
Piastra della
camma
Barra gra-
duata
Dadi di rego-
lazione
Fr
eccia
“Sosti-
tuisci
pettini
”

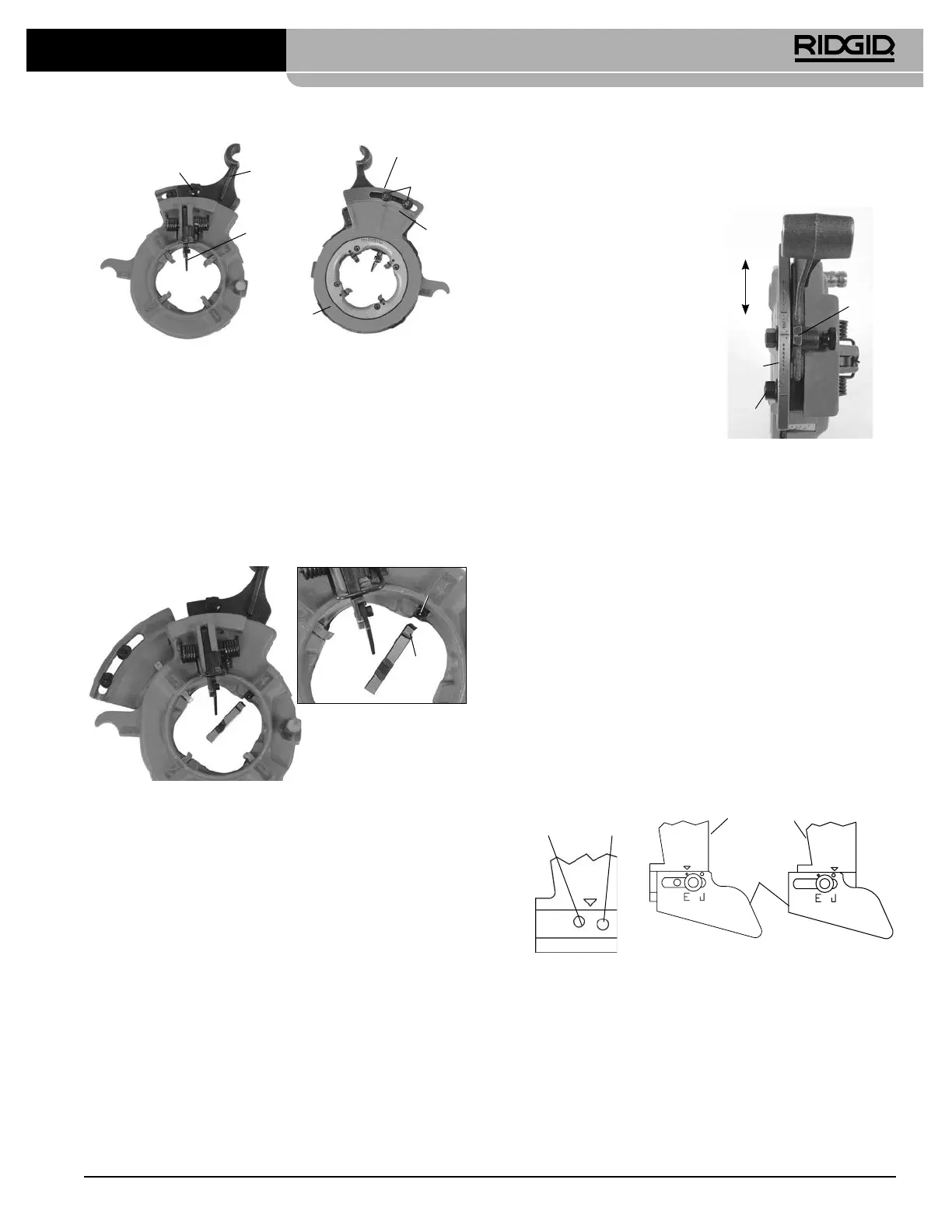

Figura15 – Testa portapettini ad apertura automatica
regolabile
Inserimento/sostituzione dei pettini
1. Collocare la testa portapettini con i numeri rivolti verso
l'alto.
2. Tirare all'indietro il pomello di regolazione sulla testa
portapettini e aprire interamente la testa facendo sci-
volare la piastra della camma nella direzione della frec-
cia SOSTITUISCI PETTINI sulla piastra della camma.
Scanala-
tura
Arresto a
sfera
Arresto a
sfera
Figura16 – Inserimento dei pettini
3. Rimuovere i pettini dalla testa portapettini.
Inserire gli opportuni pettini nella testa portapettini,
con il margine numerato rivolto verso l'auto. I numeri
sui pettini devono corrispondere ai numeri sulle fessure
della testa portapettini (vedere Figura16)
. Le fessure dei
pettini presentano un arresto a sfera che si incastra con
la fessura sui pettini quando sono propriamente instal-
lati. Sostituire sempre i pettini come set - non mescola-
re pettini provenienti da set diversi.
4. Tirare all'indietro il pomello di regolazione e ruotare la
piastra della camma no all'impostazione delle dimen-
sioni desiderate.
5. Incastrare il pomello di regolazione nella fessura.
Regolazione della dimensione della filettatura
1. Allentare il dado di regolazione per le dimensioni del
tubo desiderate.
2. Quando si eettua l'impo-
stazione per pettini nuovi,
iniziare con la linea di rego-
lazione dello scorrimento
di regolazione allineata al
marchio delle dimensioni
sulla barra graduata.
3. Se le dimensioni della let-
tatura devono essere rego-
late, impostare la linea di
regolazione leggermente
spostata dal marchio sulla
barra graduata nella dire-
zione + (diametro della let-
tatura più grande, meno giri
di innesto del raccordo) o - (diametro della lettatura
più piccolo, più giri di innesto del raccordo), come mo-
strato sulla barra graduata.
4. Girare il dado di regolazione.
Regolazione della lunghezza della filettatura
1. Allentare la vite sul grilletto inferiore.
2. Per le lettature corte, spostare il grilletto inferiore verso
il mandrino della macchina. Per le lettature lunghe, al-
lontanarlo dal mandrino (vedere Figura18 – impostazio-
ni di fabbrica mostrate). Le lettature lunghe sono so-
litamente preferite nell'Estremo Oriente e le lettature
corte in Europa. Impostare come desiderato.
3. Riavvitare la vite.
Per le Fi-
lettature
lunghe
Per le
Filettature
corte
Ubicazione del foro del
grilletto superiore
Filettature corte Filettature lunghe
Grilletto supe
-
riore
Grillett
o
inferiore
Figura18 – Regolazione della lunghezza della lettatura
Figura17 – Regolazione della
dimensione della
lettatura
Barra
gra-
duata
Linea di
regola-
zione
dello
scorri-
mento di
regola-
zione
Dado di rego-
lazione
+
-
Filettatrici 300 Compact/1233
127
