3. A munkát úgy kezdje meg,
hogy az összekötő muta-
tójelzése a méretjelző rúd
megfelelő méretjelzésénél
áll. Mono és csavarmenethez
való menetvágófejek esetén
az összekötő mutatójelzését
a méretjelző rúd vonalához
állítsa. Univerzális menetvá-
gófejek esetén minden csa-
varmenethez való vágóbe-
tétet a méretjelző rúd BOLT
vonalához állítson (9.Ábra).
4. Ha a menetméretet módosítani kell, akkor az össze-
kötő mutatójelzését kissé tolja el a méretjelző rúd
jelzésétől az OVER (TÚL – nagyobb átmérőjű menet,
kevesebb fordulat a csatlakozó rögzüléséhez) vagy
UNDER (ALUL – kisebb átmérőjű menet, több fordulat
a csatlakozó rögzüléséhez) jelölések irányába.
5. Húzza meg a szorítókart.
Menetvágófej felnyitása a menet végénél
A menet végénél:
• Csőmenetek – A menetes csőszakasz végeegy síkba
esik az 1. sz. vágóbetét végével.
• Csavarmenetek – Készítse el a megfelelő hosszúságú
menetet – ügyeljen az alkatrészek közötti esetleges
akadályoztatásra.
A kivetőkart az OPEN (Nyit) állásba tolva húzza vissza a
vágóbetéteket.
Önnyitó menetvágófejek
A Model 815A menetvágófejek önnyitó kivitelűek. ½” – 2”
méretű csöveknél ütköző alkalmazható a vágófej felnyitá-
sára, ha a menetvágás befejeződött. ⁄” – ⁄” méretű csövek,
valamint csavar- és egyenes menetek esetén – továbbá
igény szerint más méreteknél is – a menetvágás befejez-
tével a menetvágófej kézzel nyitható.
Kivetőkar
Ütközősze-
relvény
Befogókar
Méretbeállító rúd
Görgő-
csap
Jelző-
vonal
Rögzítő-
csavar
“Vegye ki a betéteket” jel
Csúszóütköző

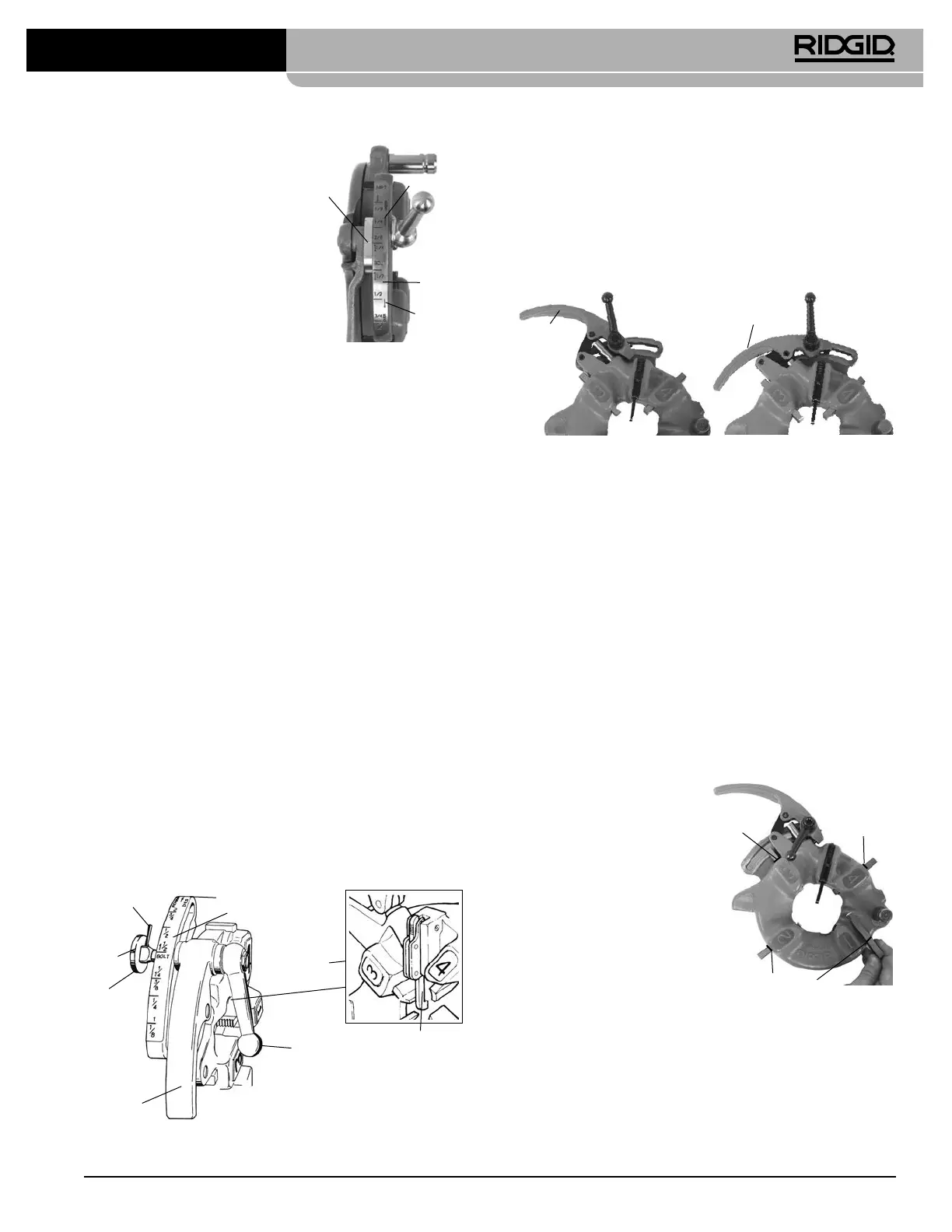

10.Ábra – Univerzális önnyitó menetvágófej
Vágóbetétek behelyezése/cseréje
1. A menetvágófejet helyezze el úgy, hogy a számok felfe-
lé nézzenek.
2.
Az ütközőszerelvénynek kioldott, a menetvágófejnek pe-
dig OPEN (Nyit) állásban kell lennie. Ehhez az ütközőszánt
húzza el a menetvágófejtől. Az ütközőszerelvény kioldá-
sakor maradjon távol a rugóterhelésű kilökőkartól.
Kivetőkar
Nyitva
Zárva
Kivetőkar
11.Ábra – Nyitott/Zárt helyzet
3. Lazítsa meg a befogókart kb. hat teljes fordulattal.
4.
A zárócsavart húzza ki a méretjelző rúd hornyából, hogy
a görgőcsap túlmozdulhasson a hornyon. A méretjelző
rudat úgy helyezze el, hogy a zárócsavar mutatóvonala
egy vonalba essen a REMOVE DIES (Vágóbetétek kivé-
tele) jelzéssel.
5. Vegye ki a vágóbetéteket a menetvágófejből.
6. Helyezzen be megfelelő vágóbetéteket a menetvágó-
fejbe a számozott végükkel felfelé úgy, hogy a jelző-
vonal egy szintbe essen a menetvágófej szélével (lásd
12.Ábra)
. A menetvágókon levő számoknak egyezniük
kell a menetvágó fej hornyain levőkkel. A vágóbetéteket
mindig egyszerre kell cserélni – különböző készletekből
származó vágóbetéteket nem szabad együtt használni.
7.
A méretjelző rudat úgy he-
lyezze el, hogy a zárócsavar
mutatóvonala a kívánt
méret jelzéséhez essen.
A vágóbetétek betolását
szükség szerint módosítsa
úgy, hogy lehetséges le-
gyen a mozgás.
8.
A görgőcsapnak a REMOVE
DIES jelzés felé kell néznie.
9. Húzza meg a szorítókart.
Menet méretének beállítása
1. Szerelje be a menetvágófejet a menetvágógép útmuta-
tásai szerint, majd állítsa menetvágási pozícióba a me-
netvágófejet.
9.Ábra – A menet méretének
beállítása
Összkötő
mutató-
jelzése
Méret-
beállító
rúd
“Alul”
“Túl”
12.Ábra – Betétek behelyezése
Jelzővonal
Jelzővonal
Jelzővonal
300 Compact/1233 menetvágógépek
345
