Alapfelszereltség
A gépek katalógusszámaihoz adott tartozékokról részlete-
kért lásd a RIDGID katalógust.
A menetvágógép sorozatszámtáblája az alapzat végén, ill.
az alapzat hátoldalán helyezkedik el. Az utolsó 4 számjegy a
gyártás hónapját és évét mutatja (06 = június, 14 = 2014).

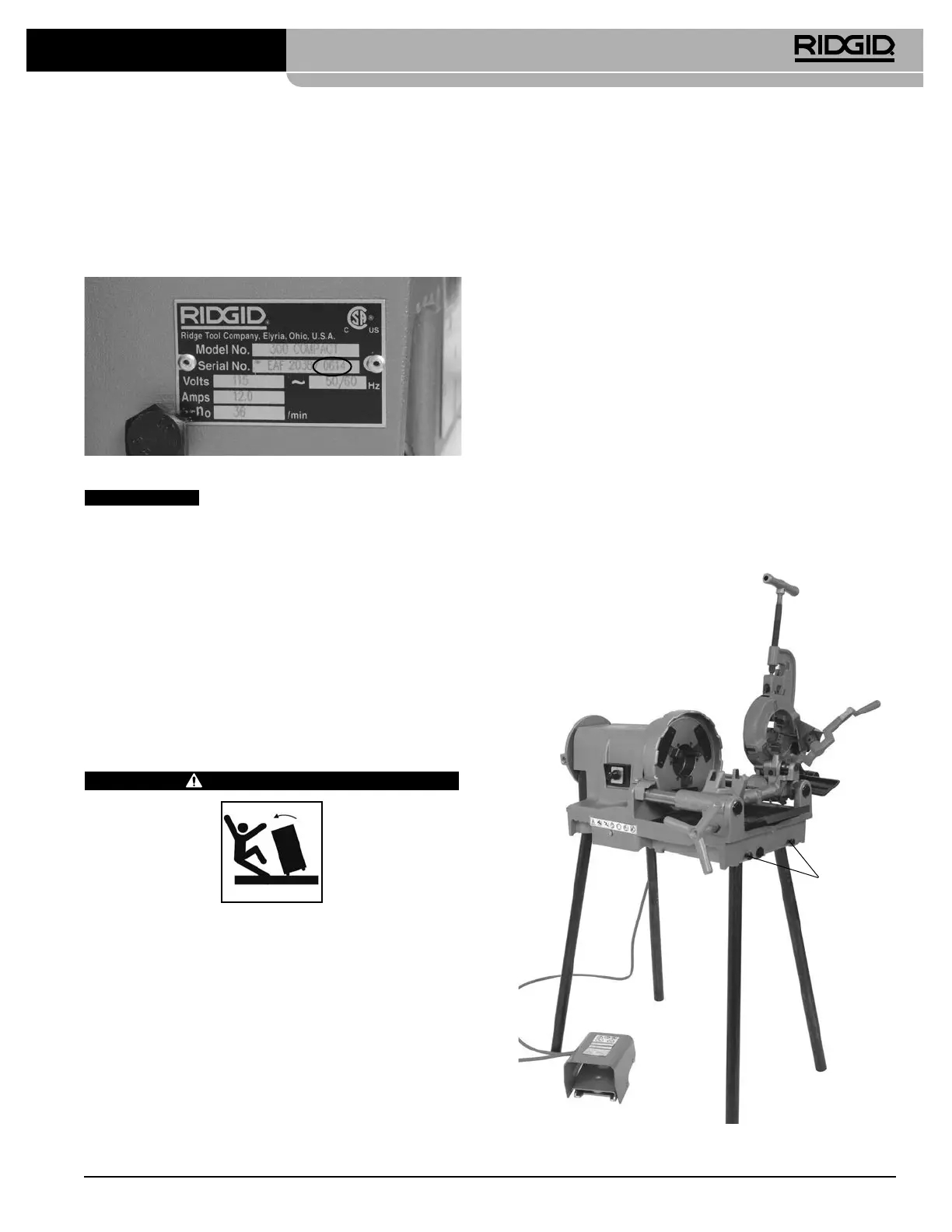

3.Ábra – A gép sorozatszáma
MEGJEGYZÉS
A megfelelő anyagok és telepítési,
csatlakoztatási és alakadási módszerek megválasztása a
rendszer tervezőjének és/vagy telepítőjének felelőssége.
A nem megfelelően megválasztott anyagok vagy módsze-
rek rendszerhibát okozhatnak.
A rozsdamentes acél és más korrózióálló anyagok a tele-
pítés, csatlakoztatás és alakadás során szennyeződhetnek.
Ez a szennyeződés korróziót okozhat, ami idő előtti meghi-
básodáshoz vezethet. Minden telepítési munkálat megkí-
sérlése előtt gondosan elemezni kell az adott üzemi felté-
telekhez megfelelő anyagokat és módszereket, beleértve
a vegyszereket és a hőmérsékletet is.
A gép összeszerelése
FIGYELMEZTETÉS
Kövesse a megfelelő összeszerelési folyamatot a
használat során bekövetkező komoly sérülések koc-
kázatának csökkentése érdekében.
Ha a menetvágógépet nem stabil állványra vagy
munkapadra felszerelve használják, az felborulást és
súlyos személyi sérülést eredményezhet.
Az összeszerelés előtt a REV/OFF/FWD kapcsolónak
OFF (KI) állásban, a gépnek pedig kihúzott állapot-
ban kell lennie.
Használjon megfelelő emelési technológiát. A RIDGID
300 Compact súlya 141 lb (64 kg), az 1233 súlya pedig
165 lb (75 kg).
Felszerelés állványra
A menetvágógépek különféle RIDGID menetvágógép-áll-
ványokra szerelhetők fel. Az állványokról szóló informáci-
ókért lásd a RIDGID katalógust, a szerelési útmutatásokért
pedig a megfelelő állványhoz tartozó útmutató lapot.
Felszerelés munkapadra
A gépek vízszintes, stabil munkapadra is felszerelhe-
tők. A gép munkapadra történő felszereléséhez négy db
¼”- 0UNC csavart kell rögzíteni a gép alapzatának négy
sarkában kialakított furatokba. Az alapzat furattávolsága
12.25”× 18” (311mm x 457mm). Szilárdan húzza meg a
csavarokat.
Felszerelés csőlábakra
Négy db azonos hosszúságú, 1” (25mm) átmérőjű cső mind-
két gép számára használható állványként. 33” (0,84m) hosz-
szúságúra vágott csövek esetén a gép sínjei kb. 36”(0,91m)
távolságra kerülnek a talajtól. Teljesen vezesse be a csöve-
ket az alapzat alsó oldalán, a sarkokban kialakított lábalj-
zatokba. Rögzítse az alapzaton keresztül becsavart négy
mellékelt 10mm hatlapfejű csavarral. Lásd 4.Ábra.
Rögzítse a
lábakat a
hatlapfejű
csavarokkal
4.Ábra – Menetvágógép a csőlábakra felszerelve
300 Compact/1233 menetvágógépek
341
