Rotax 125 Max Retrofit Instruction

Umbauanleitung/retrofit instruction 125 MAX Series
4.4) DEMONTAGE DER HUBRAUMTEILE
4.4.1) Zylinderkopfdeckel demontieren
 4 Zyl. Schrauben M6 am Zylinderkopfdeckel kreuzweise lösen.
 Zylinderkopfdeckel entfernen.
 Vorsicht: Dichtung kann am Zylinderkopfdeckel kleben bleiben.

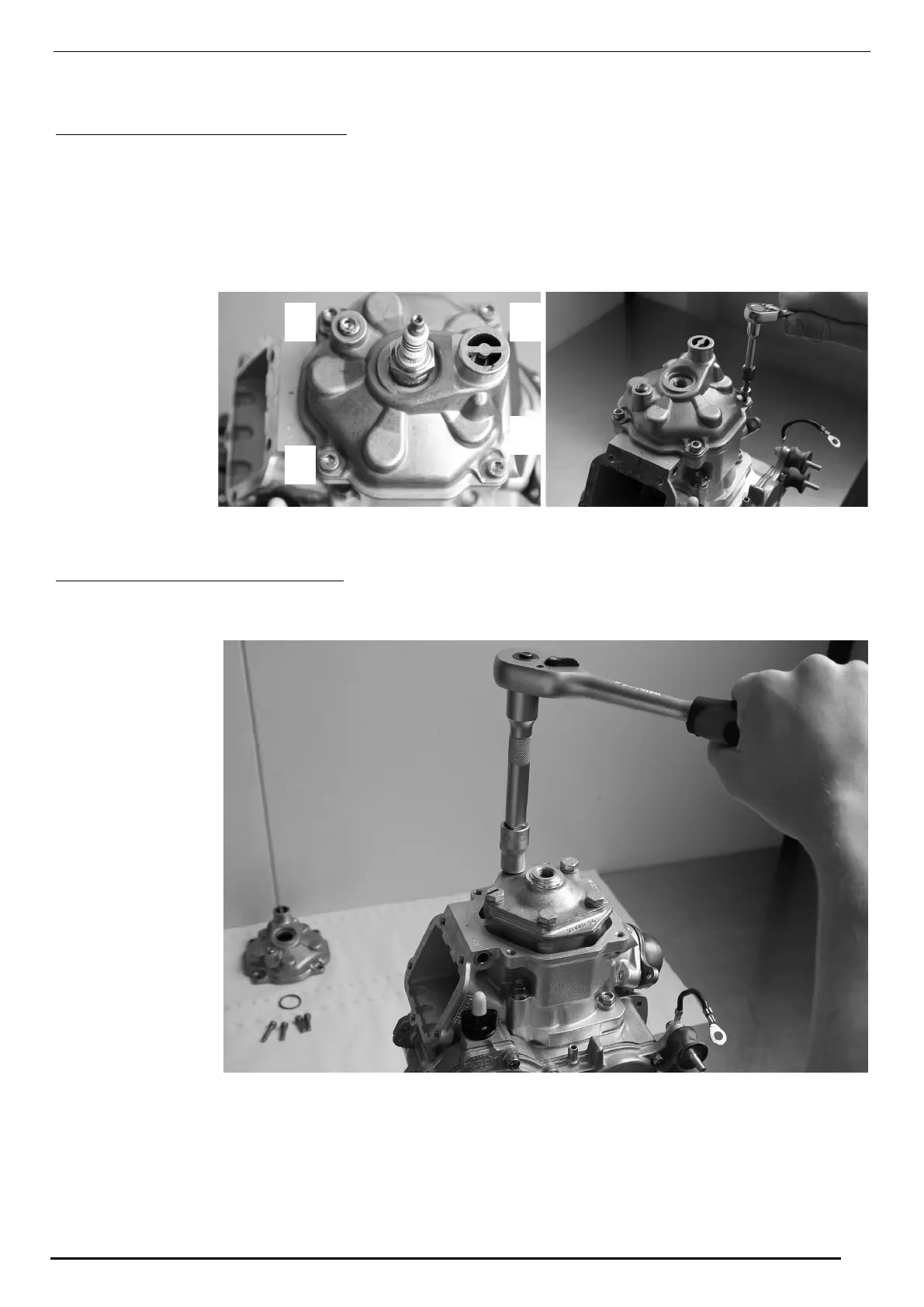

Bild 19 (K00320)
4.4.2) Brennraumeinsatz demontieren
 5 Sechskantschrauben SW13 des Brennraumeinsatzes kreuzweise lösen.
Bild 20 (K00324)
1
3
2
4
Seite/page 16/59 Ausgabe/Edition 09/2014

Rotax 125 Max Specifications

General

Engine type	Single-cylinder, 2-stroke
Displacement	124.8 cc
Cooling system	Liquid-cooled
Bore x Stroke	54 mm x 54.5 mm
Starter	Electric starter
Intake System	Reed valve
Clutch	Centrifugal dry clutch
Fuel System	Carburetor
Exhaust system	With silencer
Maximum Power	28 hp (20.5 kW) @ 11, 500 rpm
Maximum Torque	21 Nm at 10, 500 rpm
Gearbox	Direct drive
Lubrication	Mixture lubrication
