Rotax 125 Max Retrofit Instruction

Umbauanleitung/retrofit instruction 125 MAX Series
5.1.4) Zylinderkopfdeckel montieren

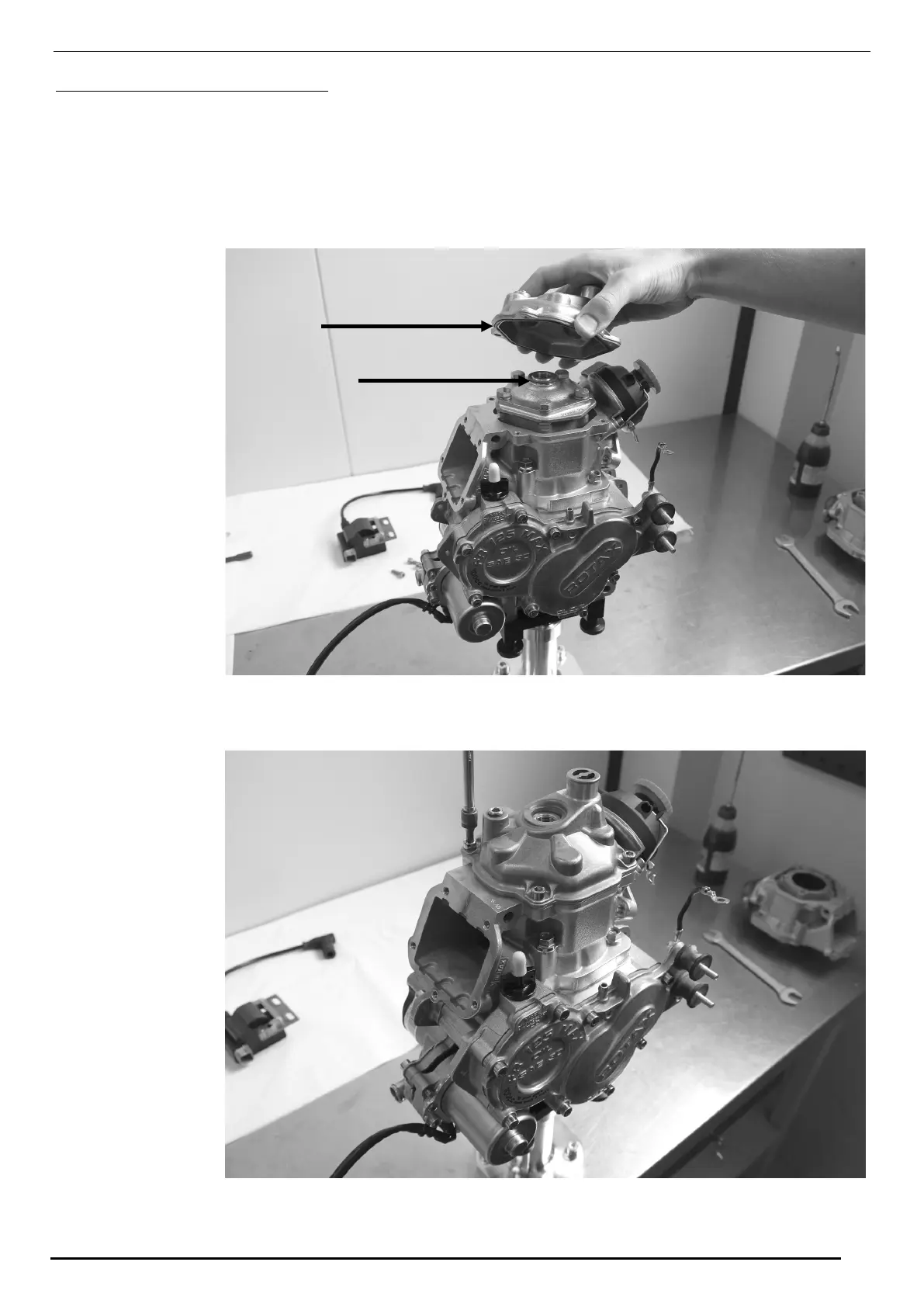

 O-Ring (Pos. 1 in Bild 37) auf den Brennraumeinsatz auflegen.
 Den O-Ring (Pos. 2 in Bild 37) leicht einfetten, damit er besser in der Nut des
Zylinderkopfdeckels haftet, ansonsten mit Dichtmittel (Silastic) fixieren.
 O-Ring (Pos. 2 in Bild 37) in die Nut des Zylinderkopfdeckels einlegen.
Bild 37 (K00344)
 Zylinderkopfdeckel mit 4 Zyl. Schrauben kreuzweise festziehen. Anzugsdrehmoment 10 Nm.
Bild 38 (K00345)
1
2
Seite/page 25/59 Ausgabe/Edition 09/2014

Rotax 125 Max Specifications

General

Engine type	Single-cylinder, 2-stroke
Displacement	124.8 cc
Cooling system	Liquid-cooled
Bore x Stroke	54 mm x 54.5 mm
Starter	Electric starter
Intake System	Reed valve
Clutch	Centrifugal dry clutch
Fuel System	Carburetor
Exhaust system	With silencer
Maximum Power	28 hp (20.5 kW) @ 11, 500 rpm
Maximum Torque	21 Nm at 10, 500 rpm
Gearbox	Direct drive
Lubrication	Mixture lubrication
