Umbauanleitung/retrofit instruction 125 MAX Series
5.3) MONTAGE UND ANSCHLUSS DES VERGASERS

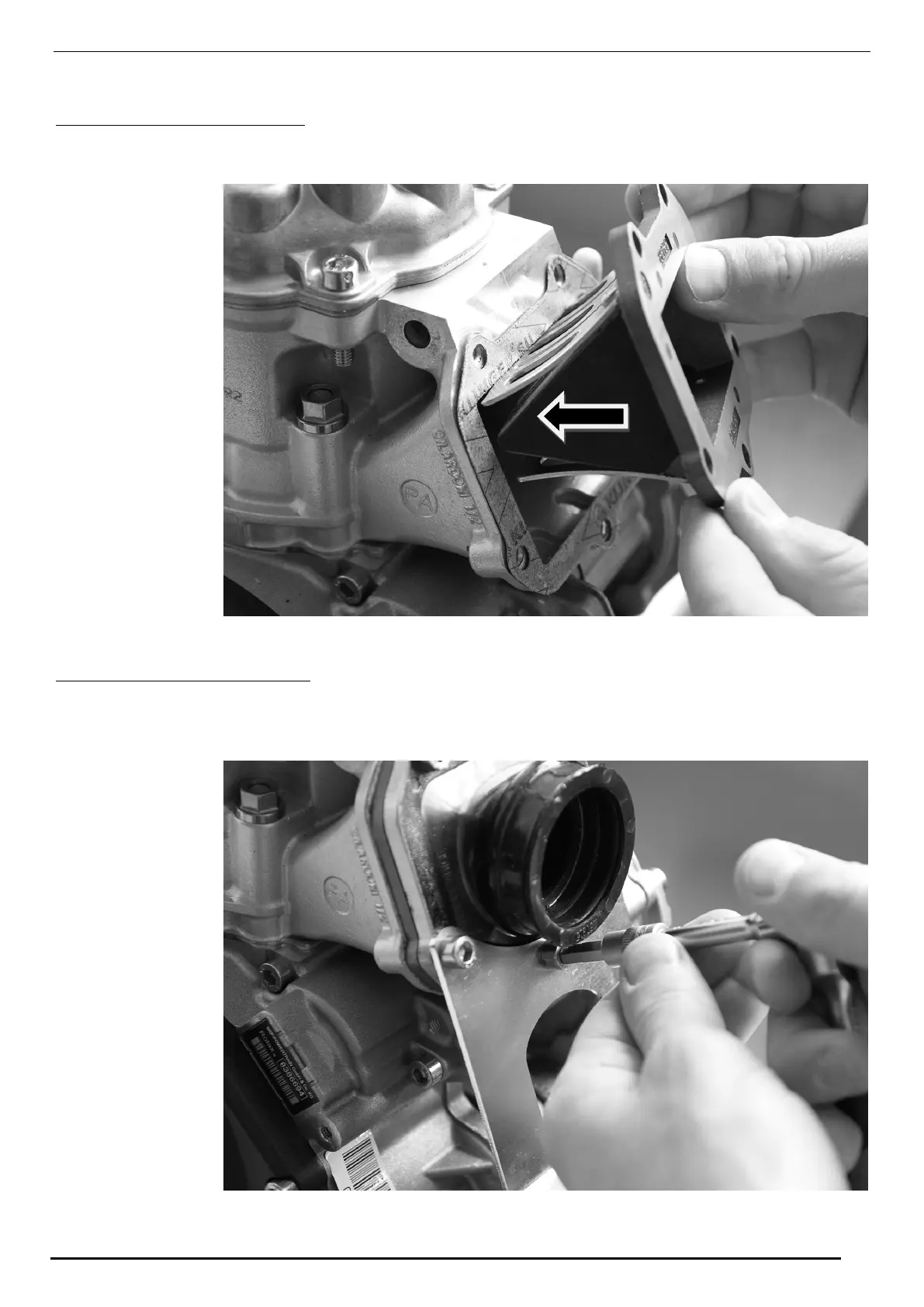

5.3.1) Ventilträger kpl. montieren
Ventilträger kpl. samt Dichtung montieren.
Bild 41 (K00316)
5.3.2) Vergaserstutzen montieren
Vergaserstutzen samt Kraftstoffpumpenträger montieren und mit Zyl. Schrauben M6
kreuzweise anziehen. Anzugsdrehmoment 10 Nm
Bild 42 (K00314)
Seite/page 27/59
Ausgabe/Edition 09/2014
