Umbauanleitung/retrofit instruction 125 MAX Series

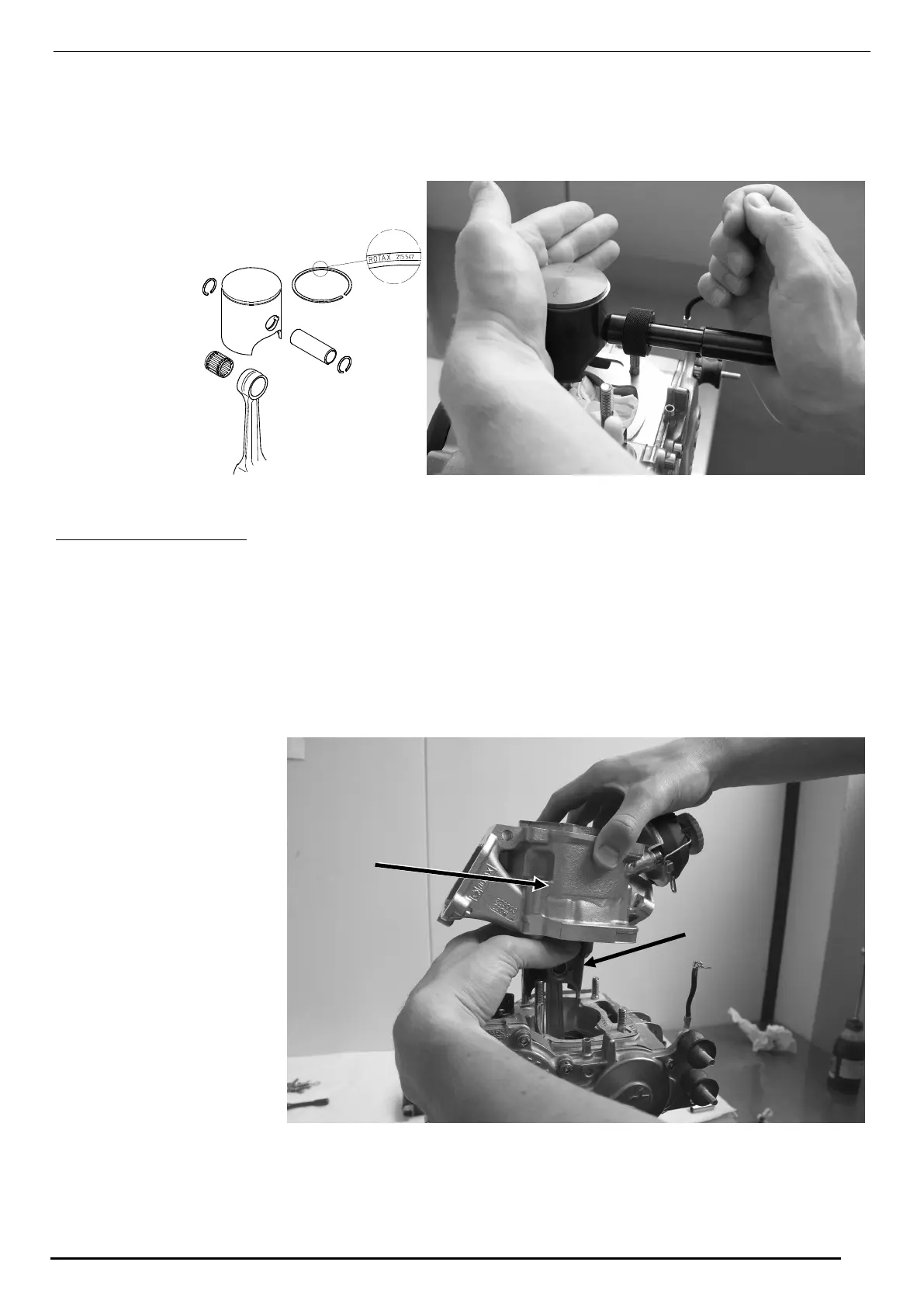

Kolben mit der Hand gegenhalten und den Kolbenring mittels Spezialwerkzeug
hineindrücken. Siehe Bild 32.
Achtung: Nullhakenring auf einwandfreien Sitz in den Kolbennuten kontrollieren!
Bild 32 (K00028, K00336)
5.1.2) Zylinder montieren
Neue Zylinderfußdichtung (0,5 mm) auflegen.
Zylinderwand und Kolben (2) mit Motoröl schmieren.
Kolbenring mit zwei Fingern in den Kolben drücken.
Zylinder (1) montieren.
Achtung: Dichtung nicht beschädigen!
Bild 33 (K00337)
Zylinder mit 4 Bundmuttern am Kurbelgehäuse kreuzweise verschrauben.
Anzugsdrehmoment: 24 Nm
Seite/page 23/59
Ausgabe/Edition 09/2014
