Instrucciones de manejo de YDP30 | YDP30-NET 105
Descripción del aparato
3.4 Componentes para la función de impresión
y bloqueo para la cubierta superior
1
2
3
5
4
6
7
8

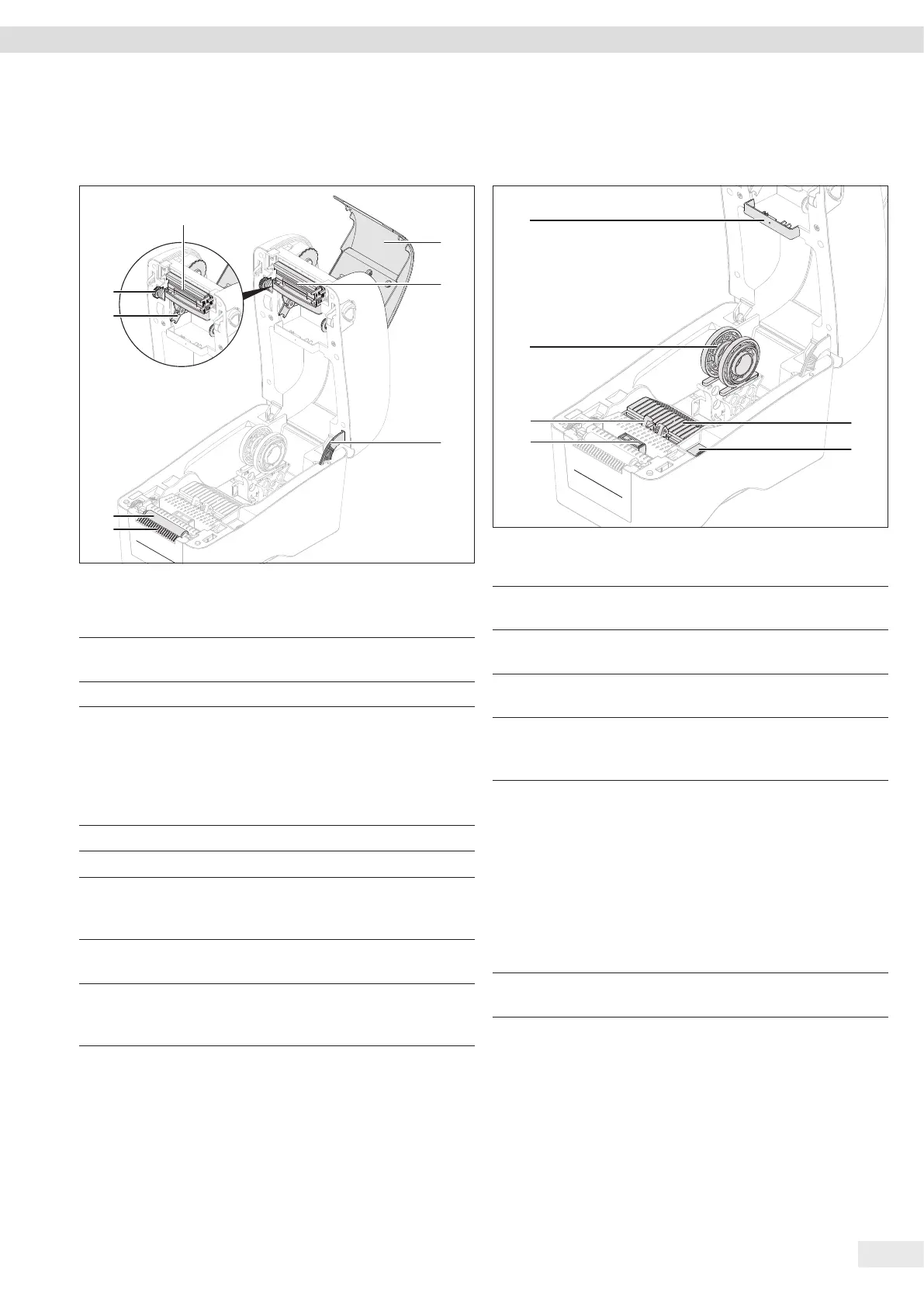

Fig. 23: Componentes para la función de impresión y bloqueo para la cubierta
superior (cubierta superior y cubierta de la cinta de color abiertas, ejemplo)
Pos. Nombre Descripción
1 Cubierta de la cinta de
color
2 Botón de presión
3 Bloqueo para la cubierta
superior
Mantiene la cubierta
superior en posición
abierta. De esta manera,
la cubierta superior no se
puede cerrar por
descuido.
4 Barra de retirada
5 Cilindro de impresión
6 Alojamiento de la bobina
de alimentación de la
cinta de color
7 Rueda de ajuste para
enrollar la cinta de color
8 Alojamiento de la bobina
receptora de la cinta de
color
3.5 Componentes para la guía de medios y
para los sensores
6
5
4
3
1
2
Fig. 24: Componentes para la guía de medios (cubierta superior abierta, ejemplo)
Pos. Nombre Descripción
1 Sensor de distancia
(transmisor)
2 Rueda de ajuste para
la guía de medios
Ajusta la guía de medios a
la anchura del medio.
3 Sensor para el
marcado en negro
4 Guía de medios Mantiene los medios utili-
zados en posición. Se puede
ajustar en anchura.
5 Soporte de medios Aloja el núcleo del medio.
Consta de dos soportes que
se pueden deslizar el uno
con respecto al otro a una
determinada distancia. Los
soportes pueden girarse en
180°. De ese modo puede
ajustarse el soporte de
medios a dos tamaños de
núcleo de medio.
6 Sensor de distancia
(receptor)
