80 Manuale d’uso YDP30 | YDP30-NET
Descrizione dell’apparecchio
3 Descrizione
dell’apparecchio
3.1 Visione d’insieme dell’apparecchio
9
8
7
26 5
34
110 1

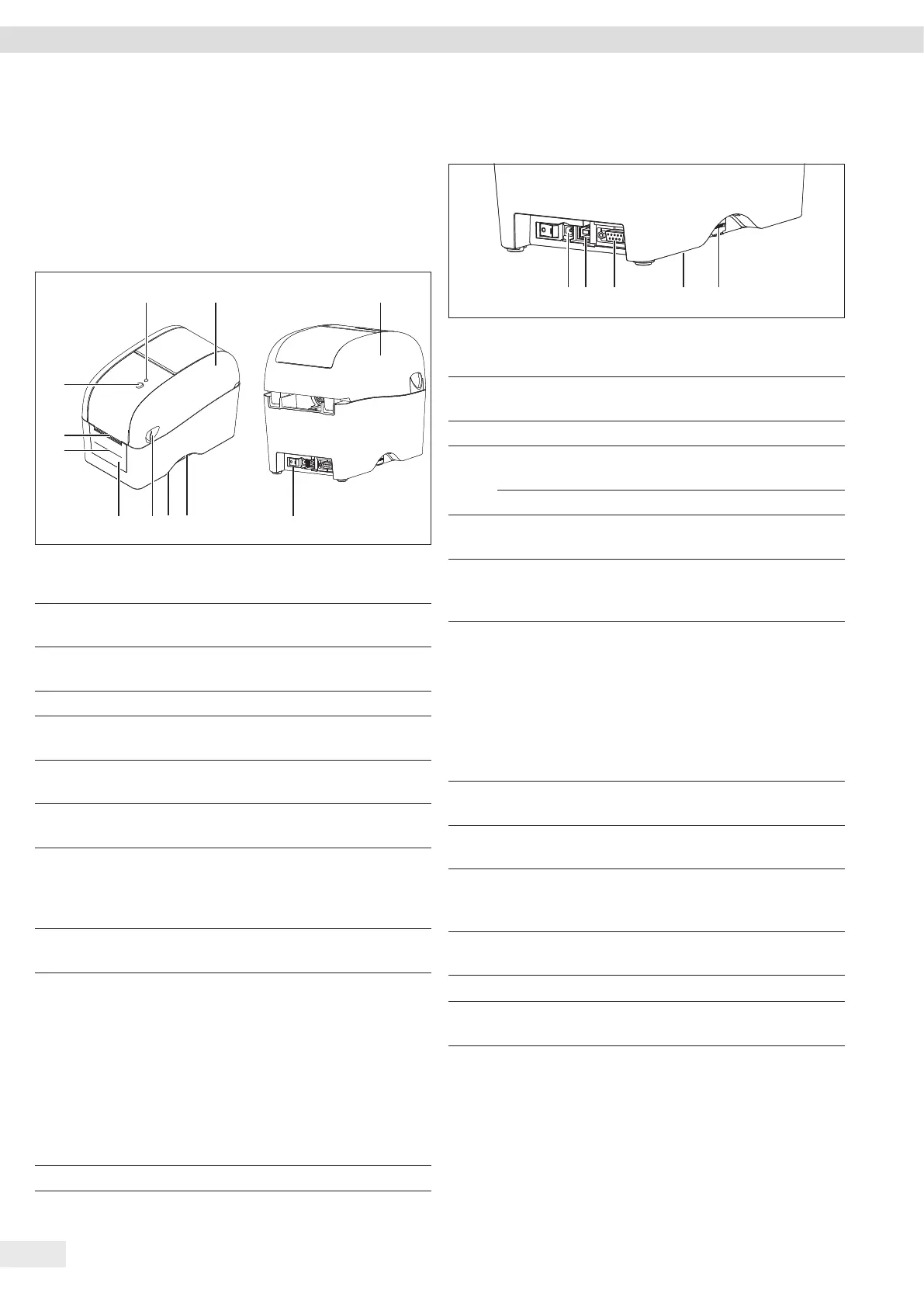

Fig. 16: YDP30 (vista anteriore e posteriore, esempio)
Pos. Nome Descrizione
1 Copertura
superiore
2 Interruttore On/
Off
3 Incavo di presa
4 Targhetta
identificativa
È fissata sul fondo dell’appa-
recchio.
5 Levetta Serve ad aprire la copertura
superiore.
6 Copertura
anteriore
7 Apertura per carta
di supporto
Serve per la fuoriuscita della
carta di supporto di materiali
autoadesivi (modalità di peel
off/spellicolatura).
8 Vassoio di uscita
della carta
9 Pulsante di
avanzamento
− Serve ad avanzare i
materiali caricati, per es.
per la stampa di etichette.
− Serve a fermare e ripren-
dere la stampa.
− Serve a selezionare deter-
minate funzioni, per es. la
configurazione dell’inter-
faccia RS232, la calibra-
zione dei sensori.
10 Spia LED
3.2 Attacchi
1 2 3 54
Fig. 17: Attacchi (vista posteriore YDP30, esempio)
Pos. Nome Descrizione
1 Attacco di alimen-
tazione elettrica
Serve a collegare il cavo di
alimentazione.
2 USB Interfaccia USB
3 RS-232C Interfaccia seriale, solo per
YDP30
Ethernet Solo per YDP30-NET
4 Interfaccia di
produzione
Senza funzione
5 Interfaccia per
scheda di memoria
SD
Senza funzione
3.3 Spia LED
La spia LED indica lo stato di funzionamento dell’apparecchio.
Colore e
illuminazione
Descrizione
È illuminata di
verde
L’apparecchio è pronto per l’uso.
Lampeggia di verde L’apparecchio sta ricevendo dati o un
lavoro di stampa è fermo.
È illuminata di
giallo / rosso
L’apparecchio stabilisce una connes-
sione alla rete Wi-Fi o alla rete
aziendale (solo per YDP30-NET).
È illuminata di
giallo
L’apparecchio elimina i dati memoriz-
zati internamente.
È illuminata di rosso La copertura superiore è aperta.
Lampeggia di rosso C’è un malfunzionamento, per es. un
inceppamento della carta.
