4
Светодиодный индикатор, зелёный: напряжение питания включено
93 Монтаж
Установить датчик на подходящем крепёжном уголке (см. программу
принадлежностей от SICK).

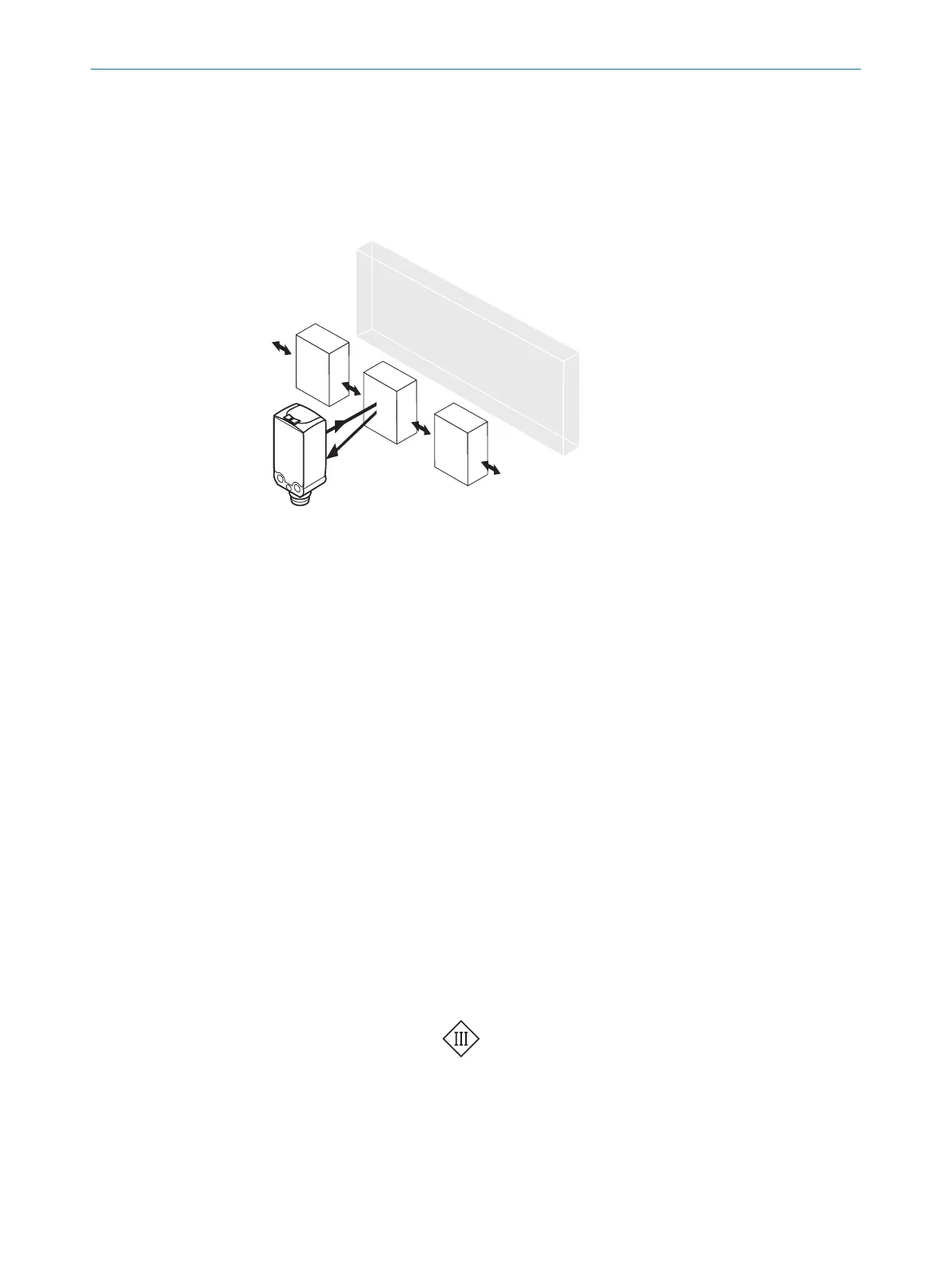

Рисунок 73: Ориентация датчика по отношению к направлению объекта
Соблюдать максимально допустимый момент затяжки датчика < 0,4 Нм.
Учитывайте предпочтительное направление объекта относительно датчика, ср. см.
рисунок 73, страница 102.
94 Электрическое подключение
Подключение датчиков должно осуществляться в обесточенном состоянии. В
зависимости от типа подключения следует принять во внимание следующую
информацию:
– Штепсельное соединение: расположение выводов
– Кабель: цвет жилы
Подавать/включать электропитание только после подключения всех электрических
соединений.
Пояснения к схеме соединений.
BN = коричневый
WH = белый
BU = синий
BK = чёрный
MF (конфигурация контакта 2) = внешний вход, обучение, коммутационный сигнал
Q
L1
/C = переключающий выход, коммуникация IO-Link
Test = Тестовый вход
U
B
: 10 ... 30 В пост. тока
93 МОНТАЖ
102
8025665 / 2020-11-13 | SICK
