27 Montage
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d’accessoires
SICK).

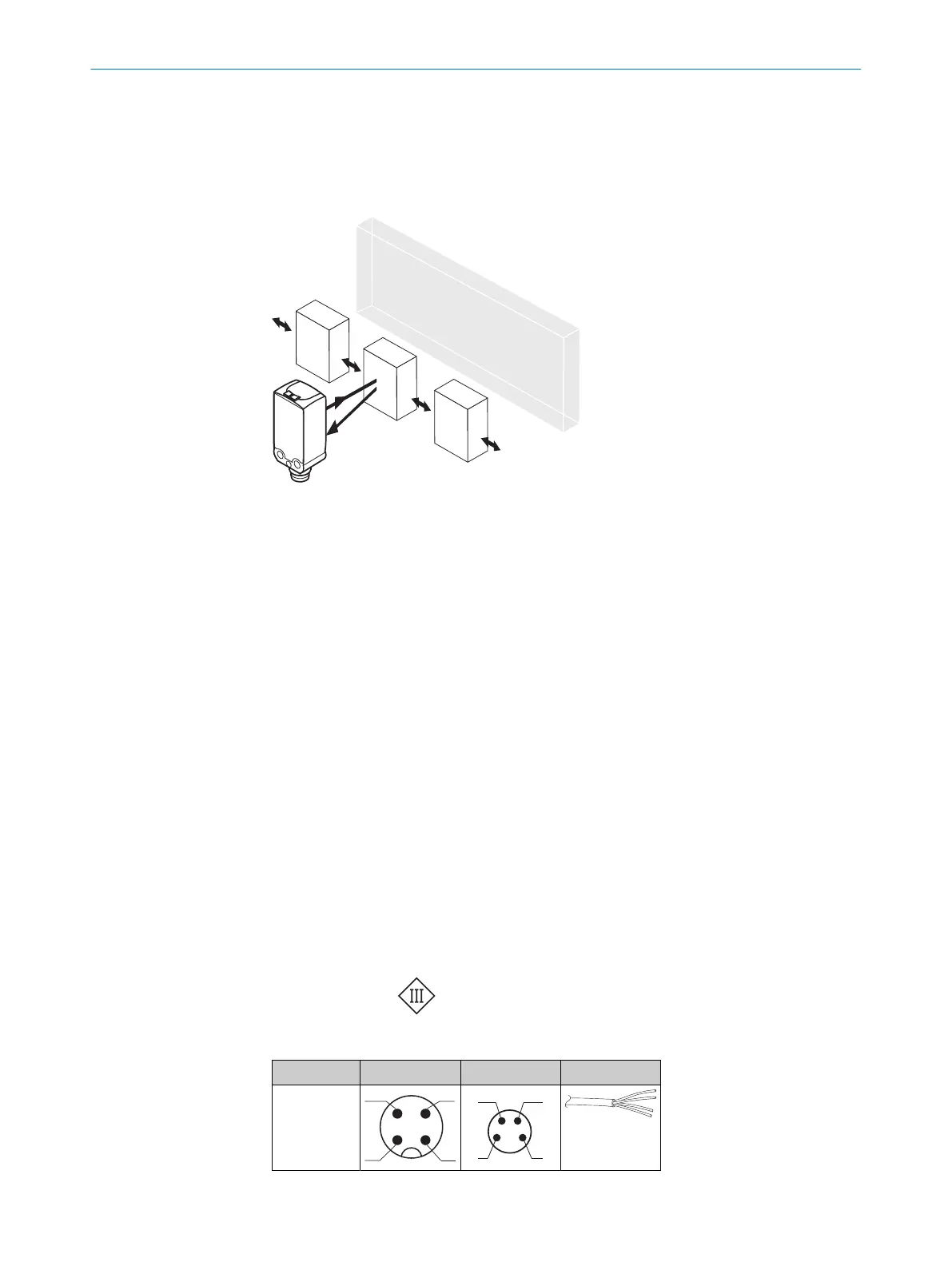

Illustration 19: Alignement du capteur par rapport à la direction de l’objet
Respecter le couple de serrage maximum autorisé du capteur de < 0,4 Nm.
Tenir compte de la direction préférentielle de l’objet par rapport au capteur, voir voir
illustration 19, page 30.
28 Installation électrique
Le raccordement des capteurs doit s’effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes :
– Raccordement du connecteur : affectation des broches
– Câble : couleur des fils
Activer l’alimentation électrique seulement après avoir effectué les branchements élec‐
triques.
Explications relatives au schéma de raccordement.
BN = marron
WH = blanc
BU = bleu
BK = noir
MF (configuration broche 2) = entrée externe, apprentissage, signal de commutation
Q
L1
/C = sortie de commutation, communication IO-Link
Test = Entrée test
U
B
: 10 ... 30 V DC
Tableau 7: raccordement électrique
x4 x2 xH
1 = BN
2 = WH
3 = BU
4 = BK
0,14 mm
2
AWG26
27 MONTAGE
30
8025665 / 2020-11-13 | SICK
Subject to change without notice
