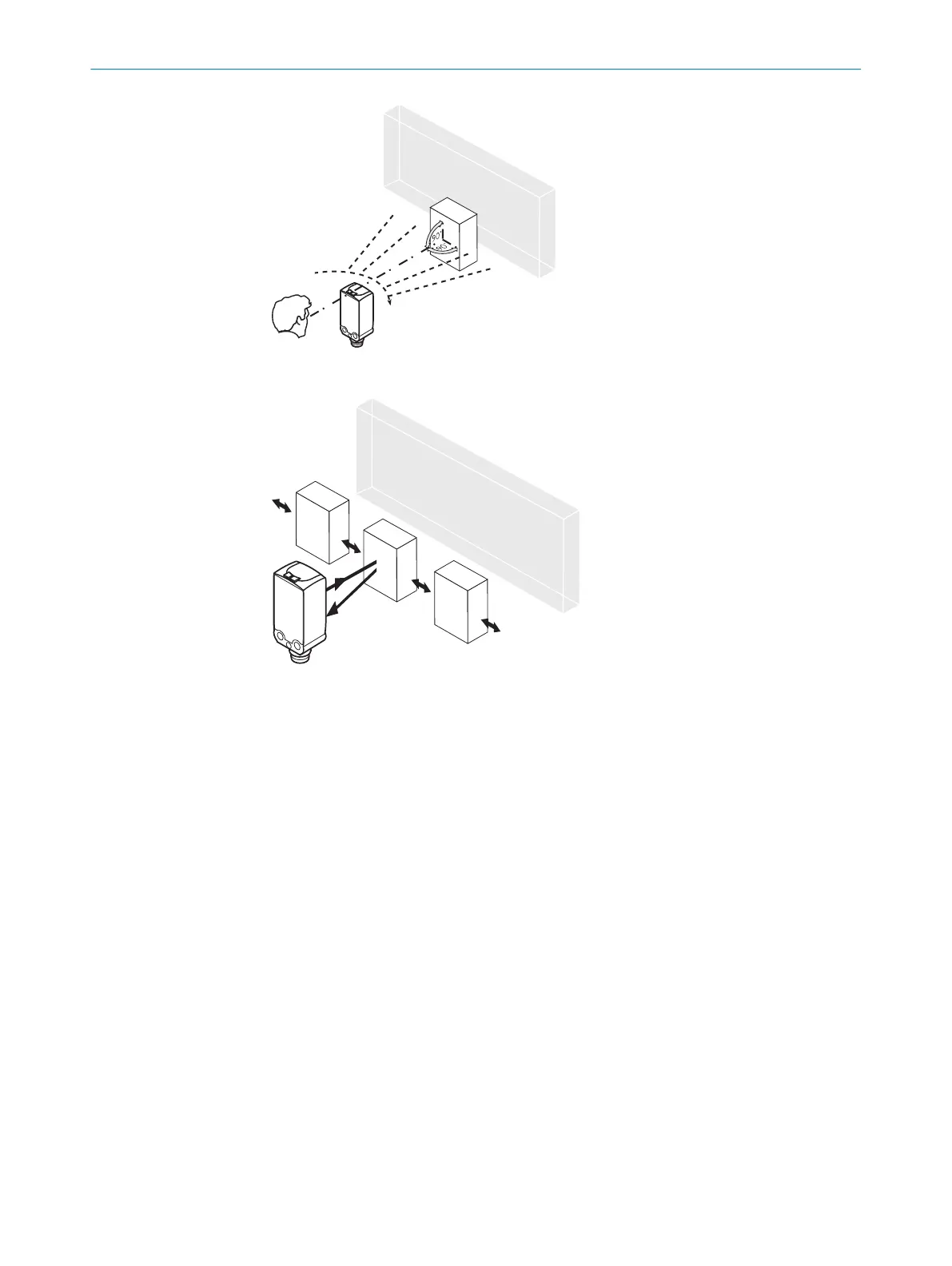

Illustration 20: Alignement
Illustration 21: Alignement
29.2
Vérifier les conditions d’utilisation :
Distance de commutation
WTB4FP MultiSwitch sont des détecteurs à réflexion directe avec élimination d’arrière-
plan. En fonction de la rémission de l’objet à détecter et de l’arrière-plan qui se
trouve éventuellement derrière, une distance minimale (y) doit être respectée entre la
distance de commutation (x) réglée et l’arrière-plan.
Vérifier les conditions d’utilisation :
Comparer la distance de commutation et la distance par rapport à l’objet ou à l’arrière-
plan et les caractéristiques de rémission de l’objet avec le diagramme correspondant (x
= distance de commutation, y = distance minimale entre la distance de commutation
réglée et l’arrière-plan (blanc, 90 %)) rémission : 6 % = noir 1, 18 % = gris2, 90 %
= blanc 3 (par rapport au blanc standard selon DIN 5033). Nous recommandons de
procéder au réglage avec un objet de faible rémission.
La distance minimale (= y) pour l’élimination d’arrière-plan peut être déterminée à
partir du diagramme :
exemple : x = 100 mm, y = 4 mm. En effet, l’arrière-plan (blanc, 90 %) est masqué à
partir d’une distance du capteur > 4 mm.
29 MISE EN SERVICE
