38 Montagem
Montar o sensor em uma cantoneira de fixação adequada (ver a linha de acessórios
SICK).

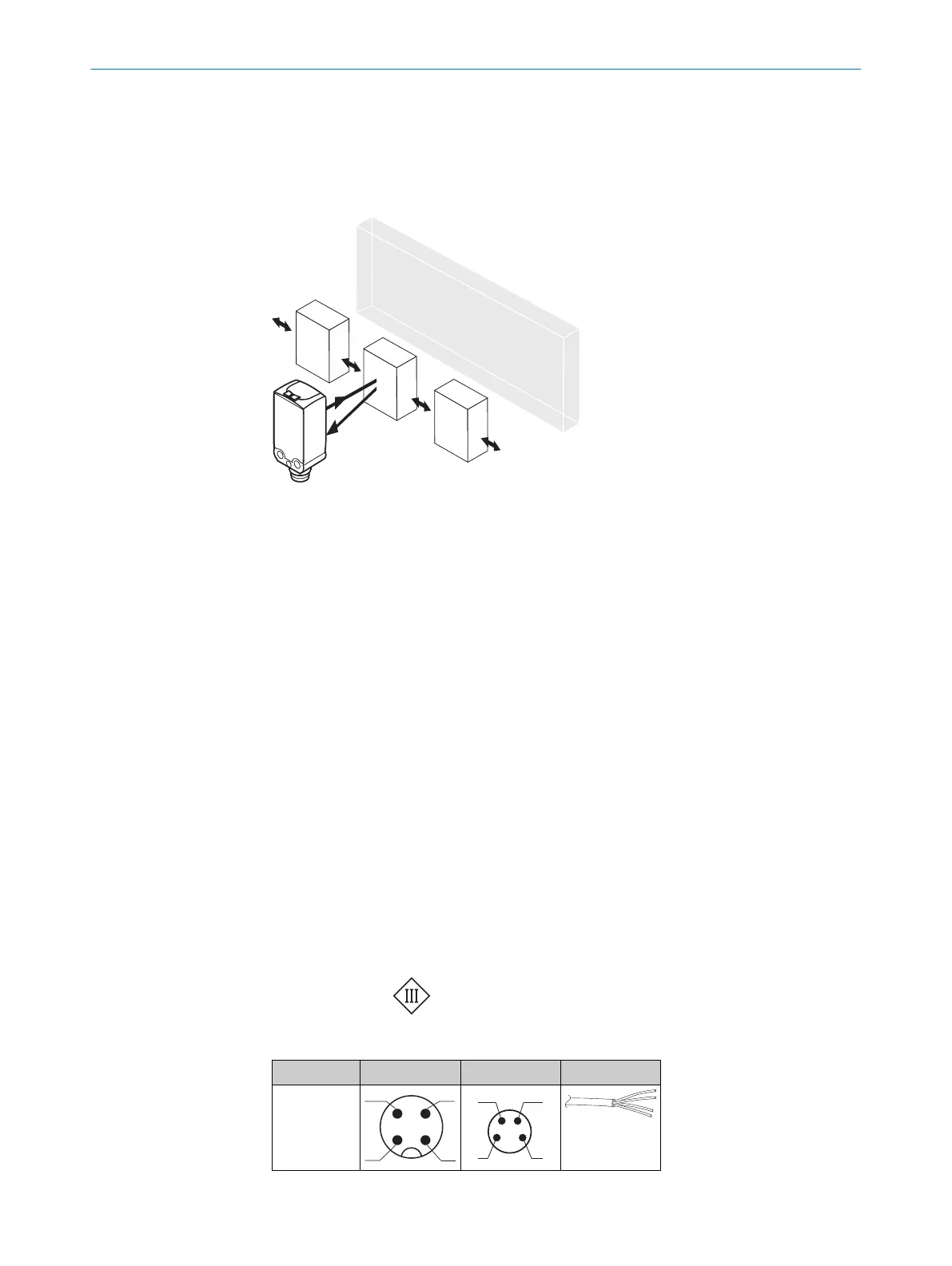

Figura 28: Alinhamento do sensor relativamente à direção do objeto
Observar o torque de aperto máximo permitido de < 0,4 Nm para o sensor.
Observar a direção preferencial do objeto em relação ao sensor, cp. ver figura 28,
página 42.
39 Instalação elétrica
A conexão dos sensores deve ser realizada em estado desenergizado. Conforme o tipo
de conexão, devem ser observadas as seguintes informações:
– Conector: Pin-out
– Cabo: cor dos fios
Instalar ou ligar a alimentação de tensão somente após a conexão de todas as
conexões elétricas.
Explicações relativas ao esquema de conexões.
BN = marrom
WH = branco
BU = azul
BK = preto
MF (configuração do pino 2) = entrada externa, Teach-in, sinal de comutação
Q
L1
/C = saída de comutação, comunicação IO-Link
Test = Entrada de teste
U
B
: 10 ... 30 V CC
Tabela 10: conexão elétrica
x4 x2 xH
1 = BN
2 = WH
3 = BU
4 = BK
1
2
4 3
2
1
4
3
0,14 mm
2
AWG26
