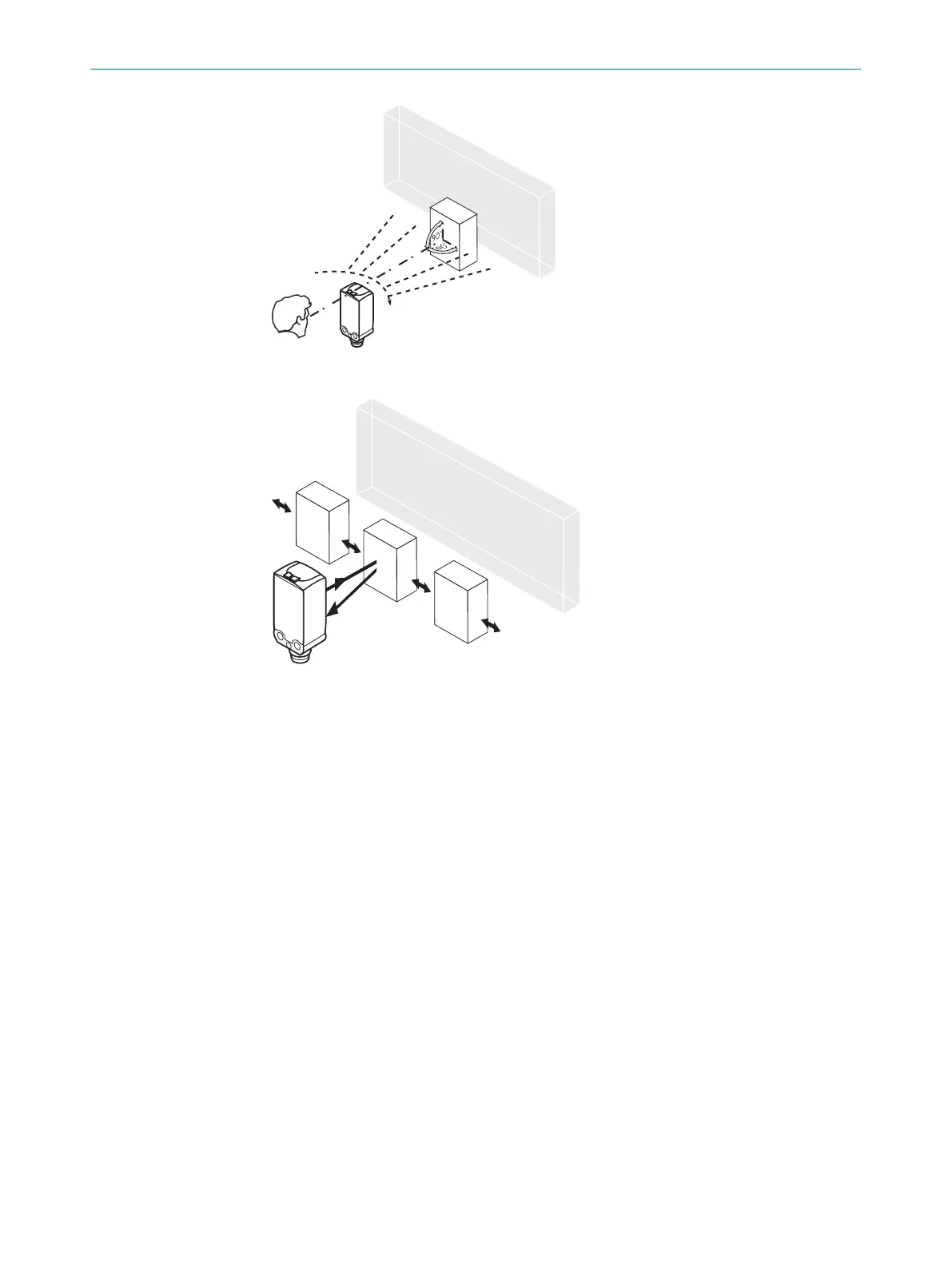

Figura 29: Alinhamento
Figura 30: Alinhamento
40.2
Verificar as condições de uso:
Distância de comutação
WTB4FP MultiSwitch são sensores fotoelétricos de reflexão com supressão do fundo.
Dependendo do percentual de reflexão do objeto a ser detectado e do fundo que
eventualmente se encontra atrás dele, deve ser mantida uma distância mínima (y)
entre a distância de comutação ajustada (x) e o plano de fundo.
Verificar as condições de uso:
Comparar a distância de comutação e a distância até o objeto ou plano de fundo,
bem como a refletividade do objeto, com o respectivo diagrama (x = distância de
comutação, y = distância mínima entre a distância de comutação ajustada e o plano
de fundo (branco, 90%)) percentual de reflexão: 6% = preto 1, 18% = cinza 2, 90% =
branco 3 (com base no padrão branco da norma DIN 5033). Recomendamos realizar
o ajuste com um objeto de baixo percentual de reflexão.
A distância mínima (=y) para a supressão do fundo pode ser determinada a partir do
gráfico do seguinte modo:
exemplo: x = 100 mm, y = 4 mm. Isto significa, que o sensor suprime o plano de fundo
(branco, 90%) a partir de uma distância > 4 mm.
