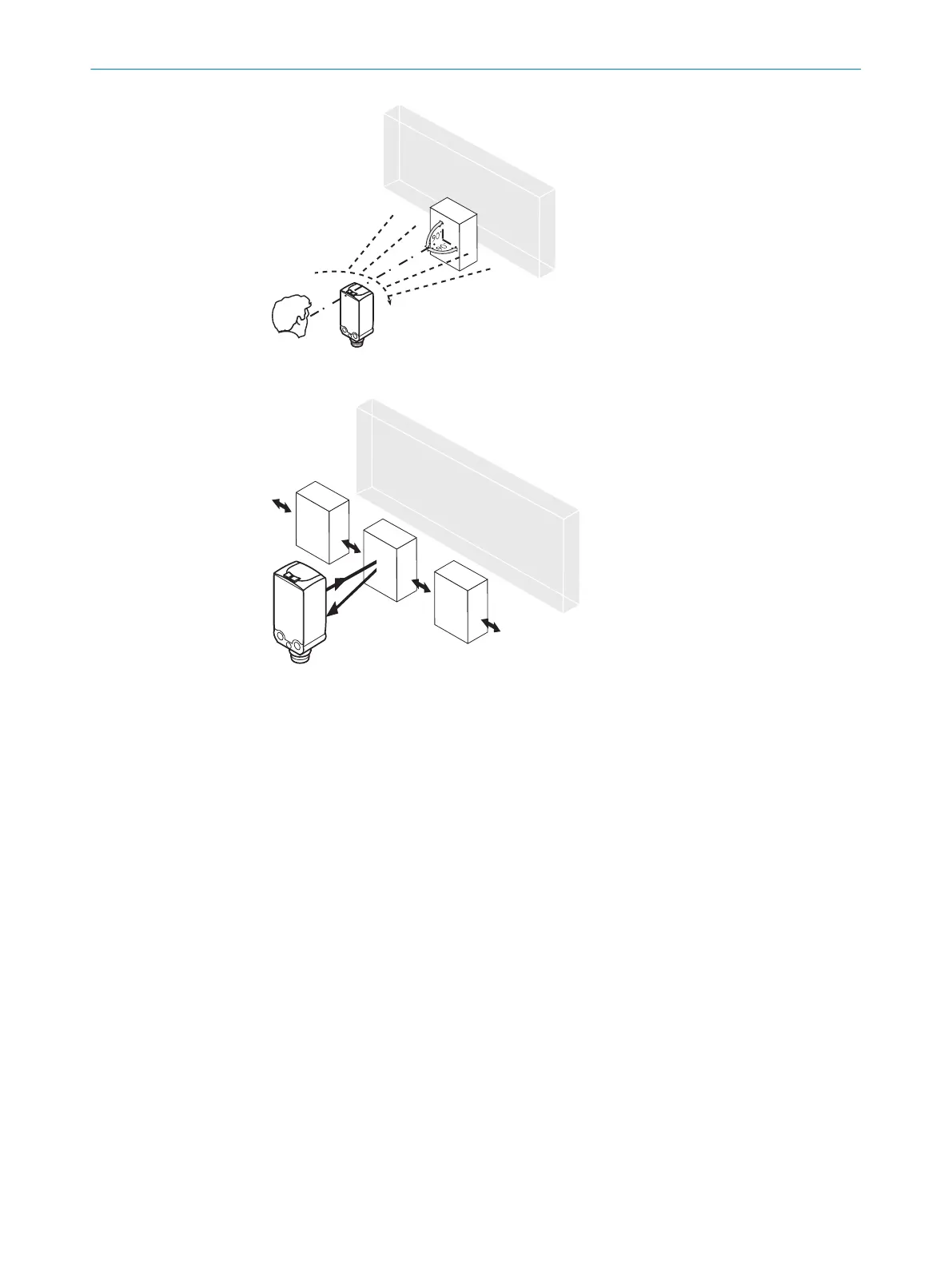

Рисунок 74: Выравнивание
Рисунок 75: Выравнивание
95.2
Проверьте условия эксплуатации:
Расстояние срабатывания
WTB4FP MultiSwitch — это фотоэлектрические датчики диффузного типа с функцией
подавления заднего фона. В зависимости от коэффициента диффузного отражения
обнаруживаемого объекта и возможно находящегося за ним фона необходимо
соблюдать минимальное расстояние (y) между настроенным расстоянием
срабатывания (x) и фоном.
Проверьте условия эксплуатации:
Сравнить расстояние срабатывания и дистанцию до объекта/фона, а также
отражательную способность объекта с соответствующей диаграммой (x =
расстояние срабатывания, y = минимальное расстояние между установленным
расстоянием срабатывания и фоном (белый, 90 %)) коэффициент диффузного
отражения: 6 % = чёрный 1, 18 % = серый 2, 90 % = белый 3 (относительно
стандартного белого по DIN 5033). Мы рекомендуем выполнять настройку с
объектом, имеющим низкий коэффициент диффузного отражения.
Минимальную дистанцию (= y) для подавления заднего фона можно определить по
диаграмме следующим образом:
Пример: x = 100 мм, y = 4 мм. То есть, фон (белый, 90%) затемняется при
расстоянии > 4 мм от датчика.
95 ВВОД В ЭКСПЛУАТАЦИЮ
