SICK MultiSwitch WTB4F - Масштабные Чертежи

WTB4FP MultiSwitch
Диапазон рабочих температур –40 °C ... +60 °C
1)
Сканируемый объект – ремиссия 90 % (относительно стандартного белого по DIN 5033)
2)
Предельные значения. Соединения U
B
с защитой от перемены полярности. Остаточная пульсация макс. 5 В
ss
3)
Соотношение светлых и темных участков изображения 1:1
4)
Продолжительность сигнала при омической нагрузке
5)
Расчетное напряжение DC 50 V
6)
A = U
B
-подключения с защитой от перепутывания полюсов
B = входы и выходы с защитой от перепутывания полюсов
D = выходы защищены от перенапряжения и короткого замыкания

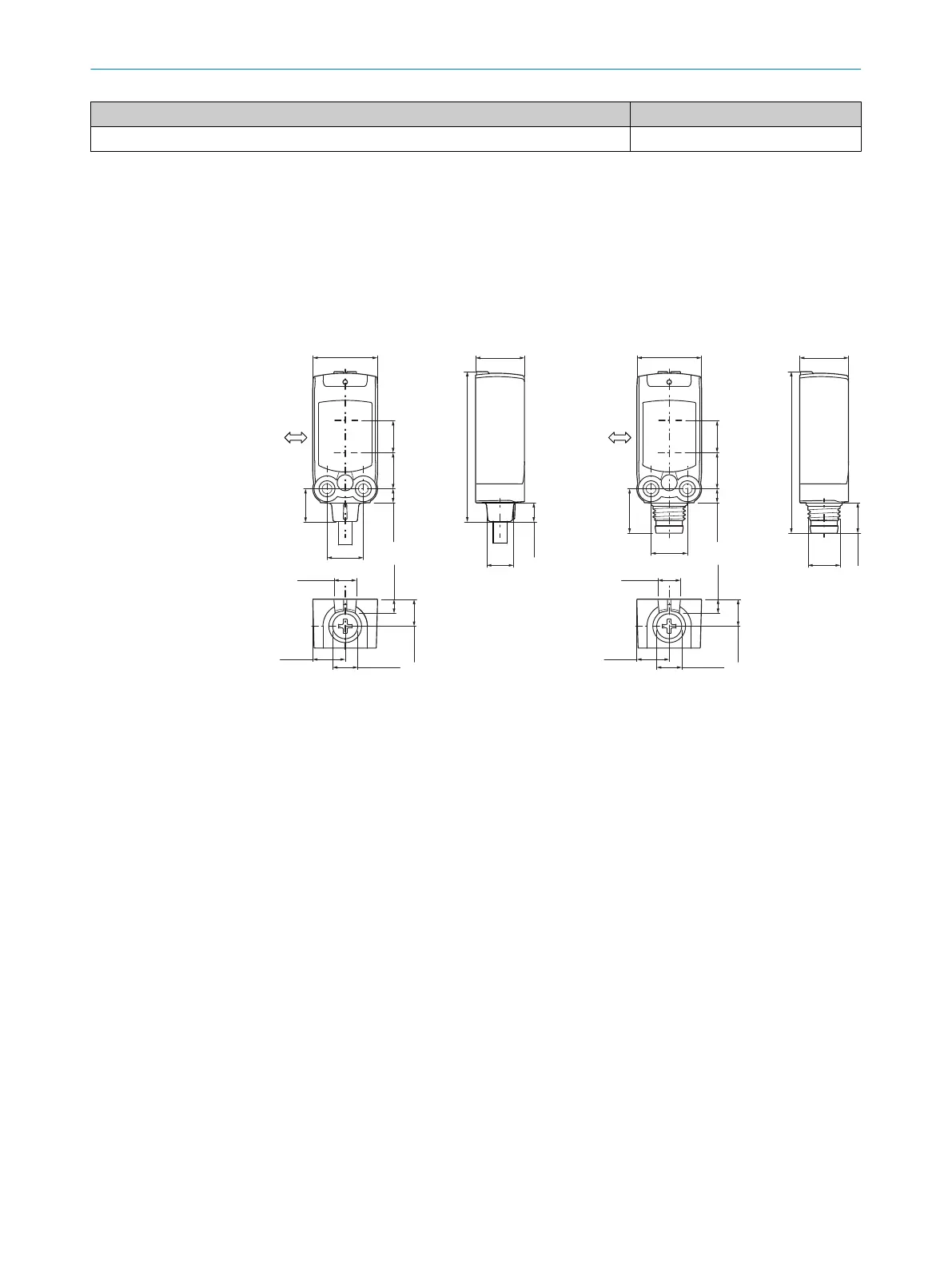

99.1 Масштабные чертежи
8
67
4
5
3
1
2
16 (0.63) 12.1 (0.48)
9 (0.35)
Ø 6.8
(0.27)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
8.1 (0.32)
3.5 (0.14)
37.2 (1.46)
4.7 (0.18)
3.4 (0.13)
6.7 (0.26)
9 (0.35) 8 (0.31)
Рисунок 80: Масштабный чертёж 1,
кабель
1
Предпочтительное направление
распознаваемого объекта
2
Середина оптической оси
излучателя
3
Середина оптической оси
приёмника
4
Крепёжная резьба M3
5
Подключение
6
Зелёный светодиодный индикатор:
рабочее напряжение включено
7
Жёлтый светодиодный индикатор:
состояние приём света
8
Настройка расстояния
срабатывания
3
1
2
8
67
4
5
16 (0.63) 12.1 (0.48)
9 (0.35)
M8
(0.31)
5.6 (0.22)
Ø 6.2 (0.24)
8 (0.32)
11 (0.43)
3.5 (0.14) 9 (0.35) 8 (0.31)
40.1 (1.58)
7.6 (0.3)
3.4 (0.13)
6.7 (0.26)
Рисунок 81: Масштабный чертёж 2,
штекер
