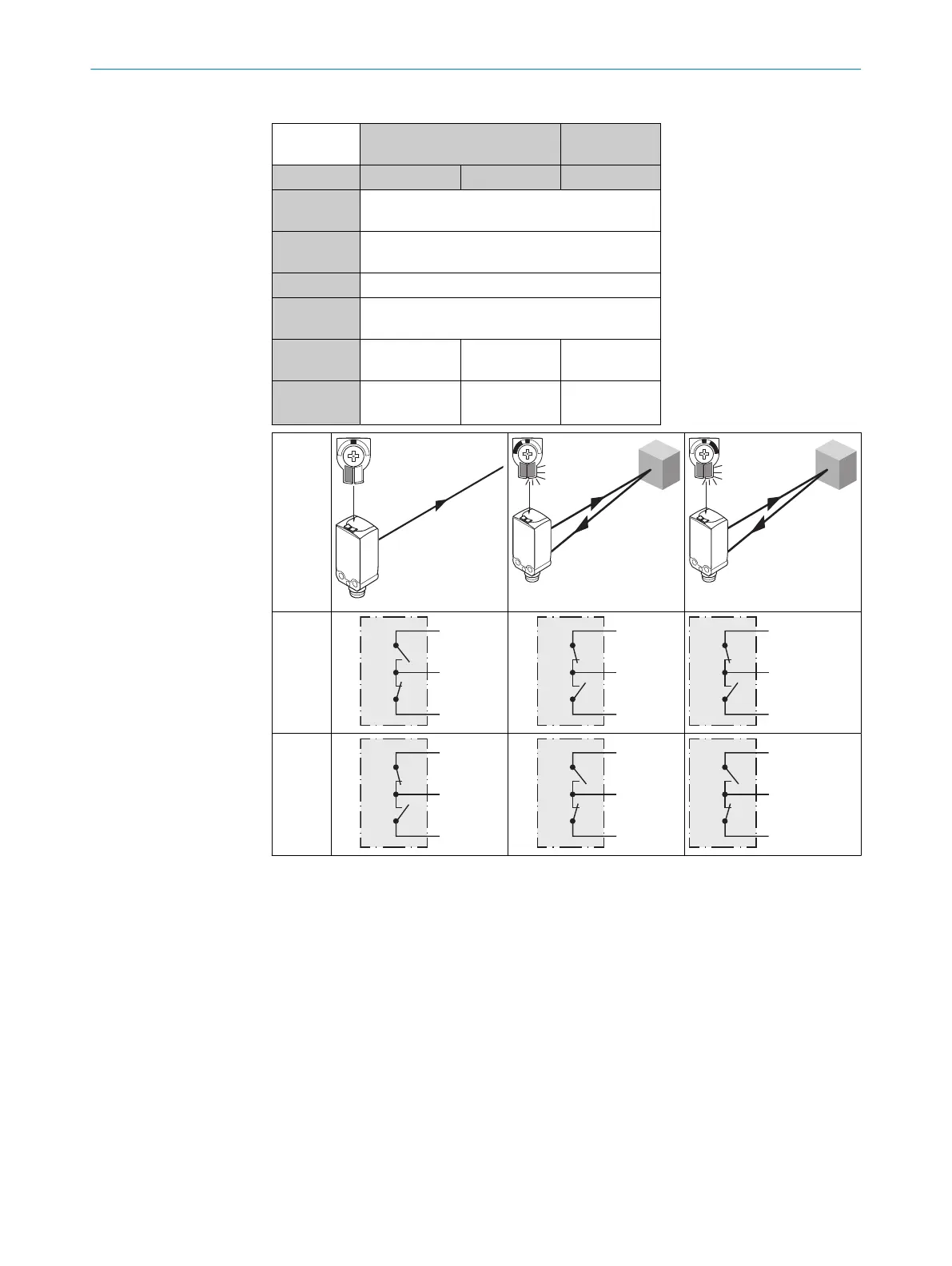

SICK MultiSwitch WTB4F - Alineación; Puesta en Marcha

Tabla 17: CC
WTx4Fx- xx16xxxxA00 xx16xxxxA01-
A99
xx16D xx16R xx16x
1 = BN
(marrón)
+ (L+)
2 = WH
(blanco)
MF
3 = BU (azul) - (M)
4 = BK
(negro)
Q
L1
/ C
Por defecto:
MF
Q
L2
Q
L2
www.sick.com
8022709
Por defecto:
Q
L1
/ C
Q
L1
Q
L1
www.sick.com
8022709
Q
L1
Q
L2
Q
L1/L2
push-
pull
(≤ 100
mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
Q
L1 / L2
push-
pull
(≤ 100
mA)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
+ (L+)
Q
‒ (M)
62 Puesta en marcha
62.1 Alineación
Alineación
Alinear el sensor hacia el objeto. Debe seleccionarse una posición que permita que el
haz de luz emitida roja incida en el centro del objeto. Hay que procurar que la apertura
óptica (pantalla frontal) del sensor esté completamente libre [véase figura 47].
