SICK MultiSwitch WTB4F - 電気的設置

82 取付
センサを適切な取付ブラケットに取り付けます (SICK アクセサリプログラムを参
照)。

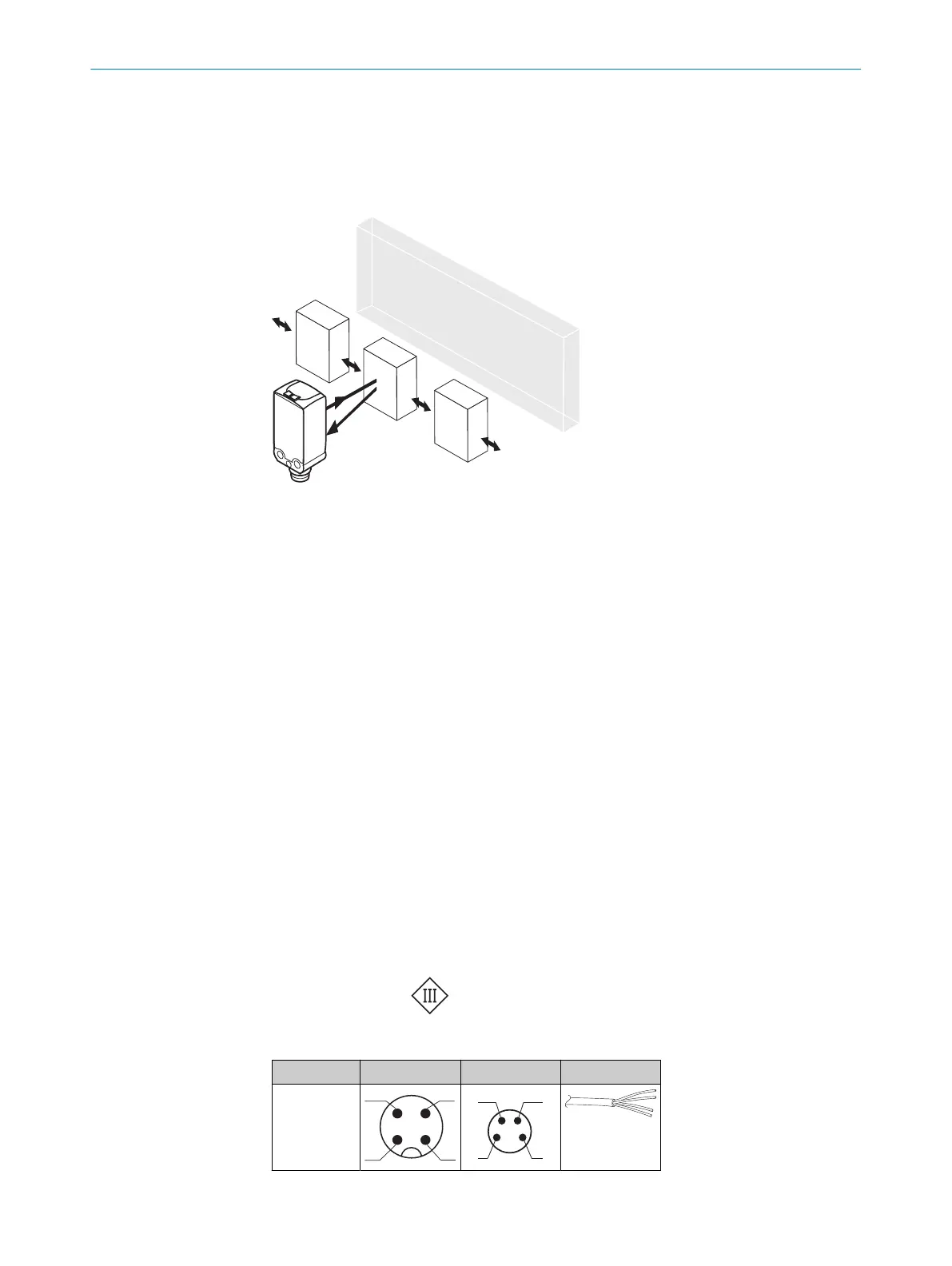

図 64: 対象物に対するセンサの相対的な方向
センサの締付トルクの最大許容値< 0,4 Nm を遵守してください。
センサに対して対象物が検出可能な方向にあることを確認してください: 参照
図 64, ページ 90 を参照。
83 電気的設置
センサの接続は無電圧状態で行う必要があります。接続タイプに応じて以下の情
報を遵守してください:
– コネクタ接続: ピン配置
– ケーブル: 芯線色
すべての電気的接続部を接続してから供給電圧を印加、あるいは電源を入れてくだ
さい。
配線図に関する説明.
BN = 茶
WH = 白
BU = 青
BK = 黒
MF (ピン 2 設定) = 外部入力、ティーチイン、スイッチング信号
Q
L1
/C = スイッチング出力、IO-Link 通信
テスト = テスト入力
U
B
: 10 ... 30 V DC
表 22: 電気的接続
x4 x2 xH
1 = BN
2 = WH
3 = BU
4 = BK
1
2
4 3
2
1
4
3
0.14 mm
2
AWG26
82 取付
90
