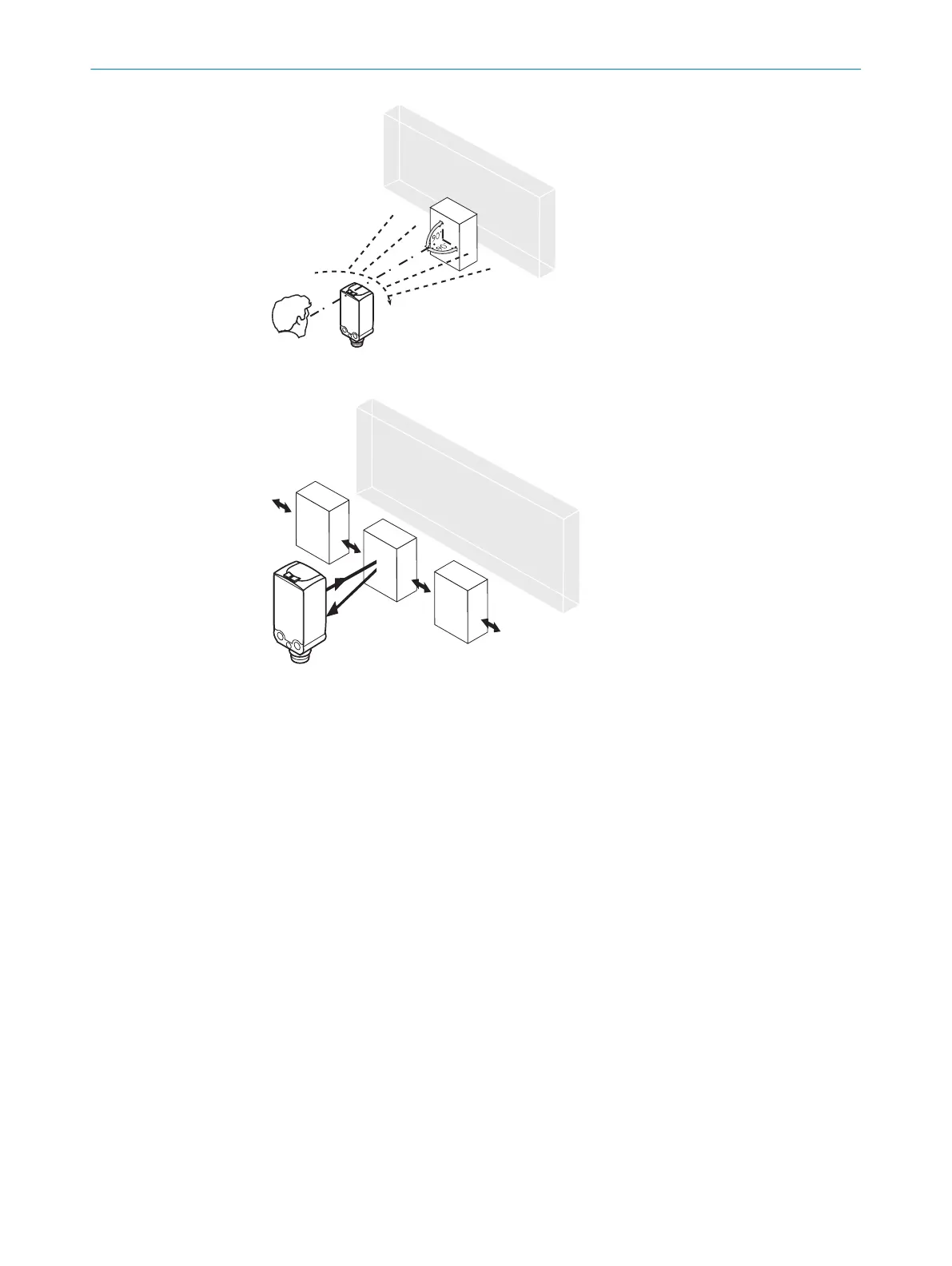

Figura 47: Alineación
Figura 48: Alineación
62.2
Comprobar las condiciones de aplicación:
Distancia de conmutación
Las WTB4FP MultiSwitch son fotocélulas de detección sobre objeto con supresión del
fondo. Dependiendo de la reflectancia del objeto que vaya detectarse y del posible
fondo que se encuentre detrás, se debe respetar una distancia mínima (y) entre la
distancia de conmutación (x) ajustada y el fondo.
Comprobar las condiciones de aplicación:
Comparar la distancia de conmutación y la distancia respecto al objeto o al fondo,
así como la capacidad de reflectancia del objeto, con el diagrama correspondiente (x
= distancia de conmutación, y = distancia mínima entre la distancia de conmutación
ajustada y el fondo [blanco, 90%]), reflectancia: 6% = negro 1, 18% = gris 2, 90%
= blanco 3 (referido al blanco estándar según DIN 5033). Recomendamos realizar el
ajuste con un objeto de baja reflectancia.
La distancia mínima (= y) para la supresión de fondo puede determinarse a partir del
diagrama de la forma siguiente:
Ejemplo: x = 100 mm, y = 4 mm. Es decir, el fondo (blanco, 90%) se suprimirá a partir
de una distancia > 4 mm del sensor.
